特徴

• 主な特徴

  read more

  主な特徴

  • 簡単な操作で試験の編集・実行ができます。
  • 試験結果は、Excelファイルとして保存ができます。
  • お客さまの負担を軽減できる『合否判定機能』に加え『自動スレッシュレベル探査機能』を搭載。

• 『試験項目選択』



  プリセットの項目を押すだけで試験時実施できます。

  read more

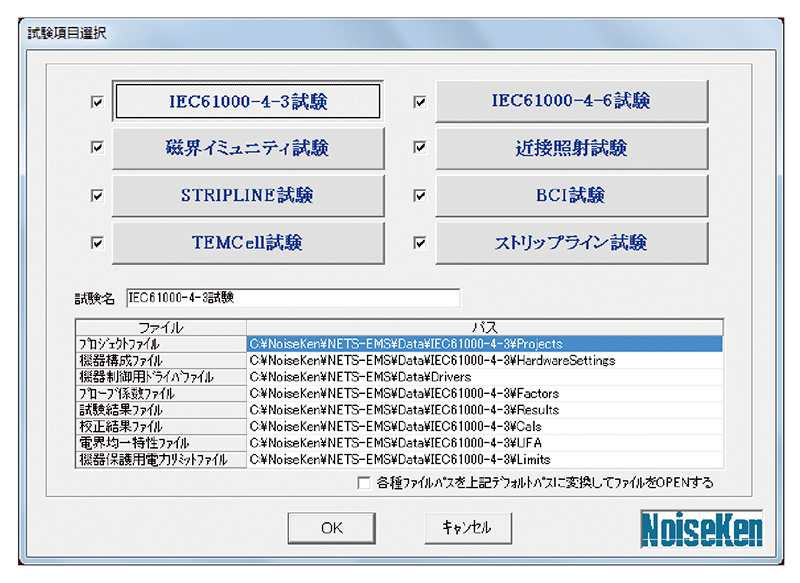

  『試験項目選択』

  ・伝導性イミュニティ試験（CDN・BCI・BAN・トランス etc.）
  ・磁界イミュニティ試験（ヘルムホルツコイル・ループコイル etc.）
  ・放射イミュニティ試験（アンテナ・TEMセル・G-TEMセル・ストリップライン･TRIプレート etc.）
  ・上記試験の校正の他、電界均一特性測定（IEC 61000-4-3、SAE J1113/25用など）もできます。



• 『試験内容設定』



  read more

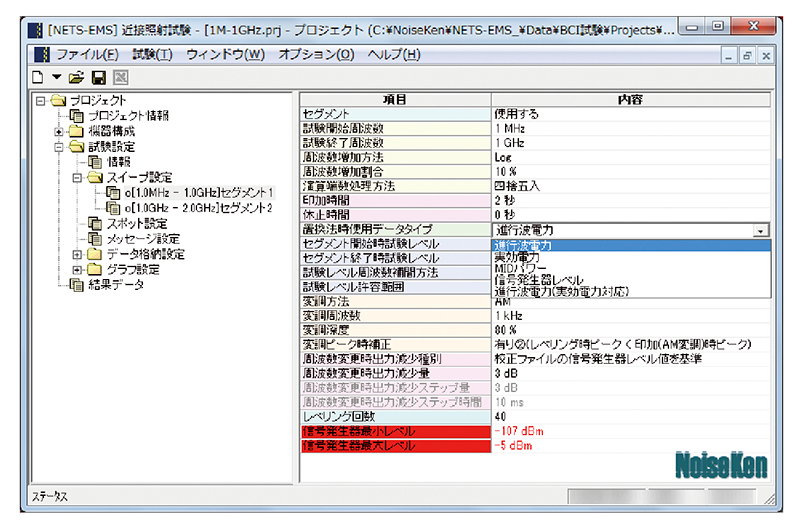

  『試験内容設定』

  ［周波数］： Hz～GHzまで規格･測定器類に合わせた設定に対応
  一定数値増加、一定比率増加、任意周波数の設定にも対応

  ［試験レベル］： 「V」，「V/m」，「mA」，「dBmA」，「A」，「A/m」，「dBpT」，「dBm」など、多彩な単位を設定できます。

  ［制御方法］： 各規格に応じた制御方法を採用。試験レベルを計測してフィードバックさせる実測法や事前に取得した校正テーブルにて試験を行う置換法ができます。
  置換法の場合、「信号発生器出力｣、「進行波電力｣、「実効電力｣、「中間電力｣などのフィードバックができます。

  ［リミット保護機能］： 信号発生器出力のリミット設定や進行波･反射波の監視による保護機能により、機器の損傷を未然に防ぎます。

  ［合否判定機能］： 試験対象品の状態を監視し、簡易の合否判定ができます。（合否判定には、対応する測定器類が必要となります。また、自動的にスレッシュレベルを探査する機能も備わっています。）

  ［パスワードロック機能］： ファイルを誤って変更されないようにパスワードで保護します。

  ［試験実行時サウンド再生機能］： 印加時、周波数変更時に任意のサウンドファイルを再生できます。



• 『試験実行画面』



  試験の途中でも、変更・比較ができます

  read more

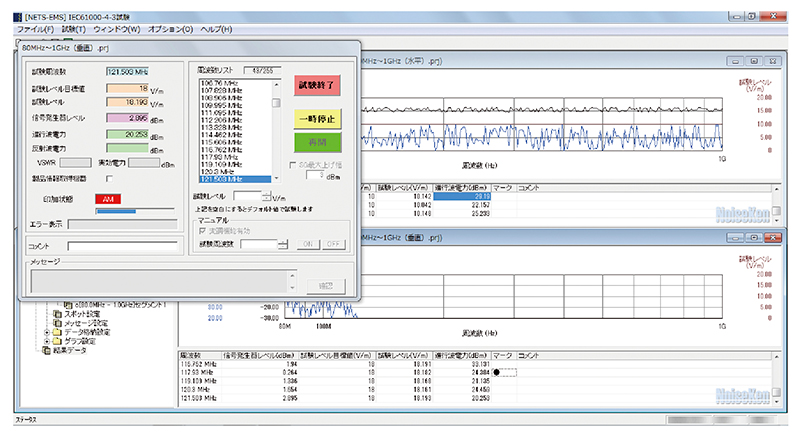

  『試験実行画面』

  ・現在の試験状態と進捗を確認しながら試験ができます。
  ・試験実行中でも過去のデータと比較ができます。
  ・試験実行中に、誤動作が発生した場合、評価済み周波数や未評価周波数への移動、試験レベルの変更が簡単に行えます。
  ・試験実行中に注意を喚起する任意のメッセージを表示させる事ができます。
  ・スーパーインポーズ装置を接続した場合、外部モニタに試験状態を表示できます。



• 『試験結果の表示』



  レポートの編集・加工が簡単にできます

  read more

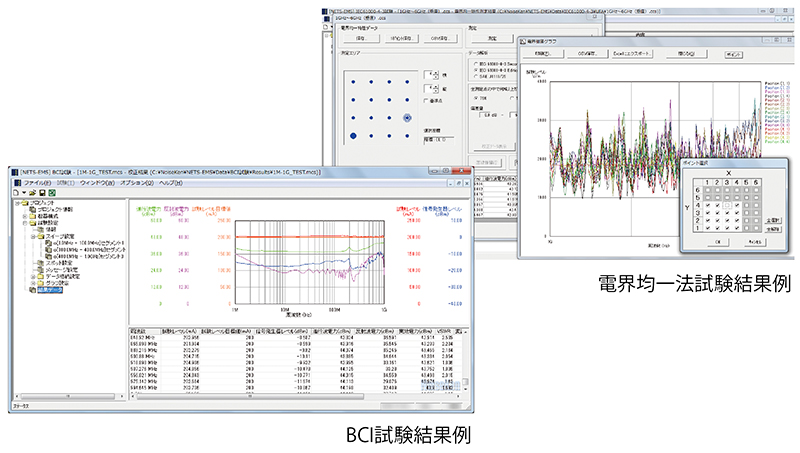

  『試験結果の表示』

  ・試験の結果は、グラフの色や、文字サイズ、表示項目の追加、削除などフレキシブルな設定ができます。
  ・誤動作ポイントや、電力リミットを超えたポイント、コメント、合否判定の記録ができます。
  ・試験結果のグラフや試験結果データなどをまるごとExcelにエクスポートができます。
