TEMホーンアンテナ THA-380M60G / THA-380M70G

RF関連製品 TEMホーンアンテナ　THA-380M60G / THA-380M70G

5G・IoT時代のEMC試験！

TEMホーンアンテナは、携帯電話などの無線送信機より輻射される電磁波の近接照射イミュニティ評価試験（近傍電磁界イミュニティ試験）を実施するためのアンテナです。
今後、TEMホーンアンテナを使用した近接照射イミュニティ評価試験は、医療機器（IEC 60601-1-2）やマルチメディア機器（CISPR 35）など、様々な製品規格への展開が見込まれています。広帯域、低VSWR、広い電界均一特性を有しており、効率のよい近接照射イミュニティ試験が行えます。

※ 国立研究開発法人情報通信研究機構（NICT）の研究成果を、ノイズ研究所との共同研究により製品化しました。

TEMホーンアンテナ　THA-380M60G / THA-380M70G製品画像

RF Testing

特徴

主な特徴
read more
主な特徴
- IEC 61000-4-39 Ed.1 準拠のTEMホーンアンテナです。
- 380MHz～6GHzの周波数範囲において、アンテナを交換せずに試験することができます。
- 低いVSWR、高GAINのため、効率よく電磁波を照射することができます。
- 広い電界均一特性を有しているため、EUTへ照射する際のアンテナの移動を減らすことができます。
- 周波数毎での近傍電界分布の最大点が中心にある為、アンテナの軸線上を基準にEUTに対して照射試験を行うことができます。
寸法図

read more

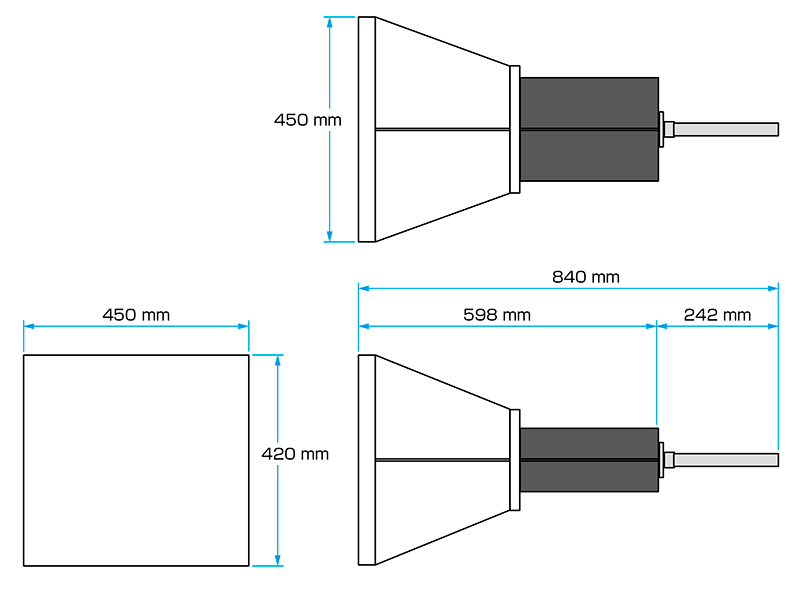

寸法図
電界均一面の確保について

read more

電界均一面の確保について

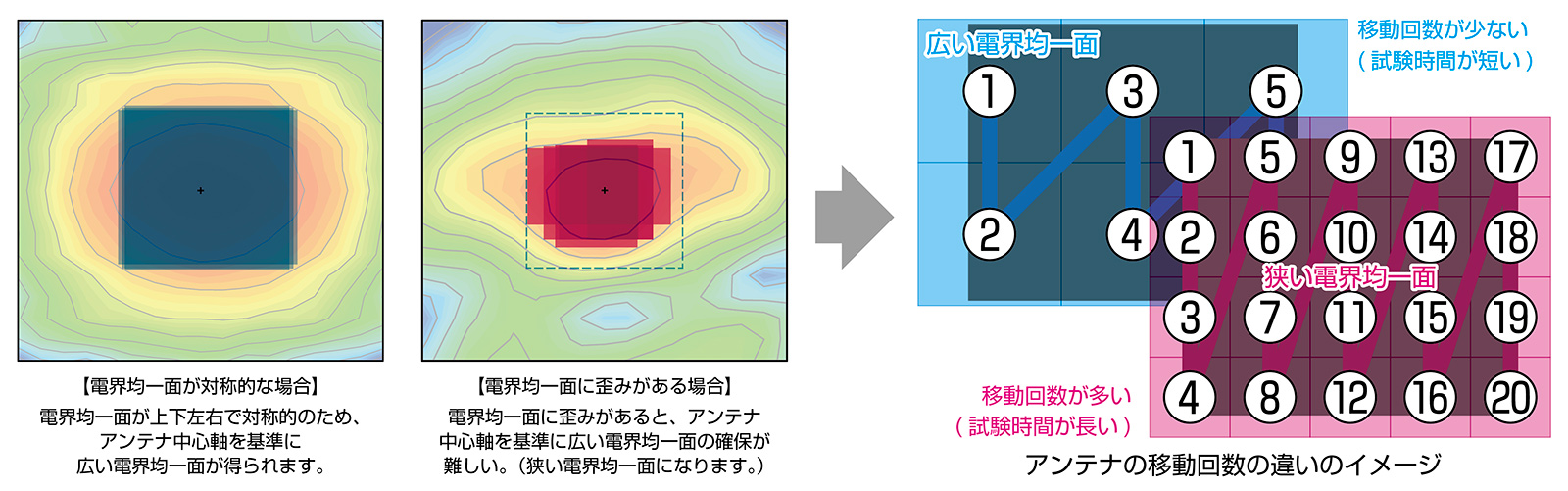

実際の試験では、電界均一面に内接する四角形を作成し照射位置の管理を行います。その為、中心に最大点があり、大きな四角形を作成できる対称的な電界分布特性が必要です。
システム構成イメージ

read more

システム構成イメージ

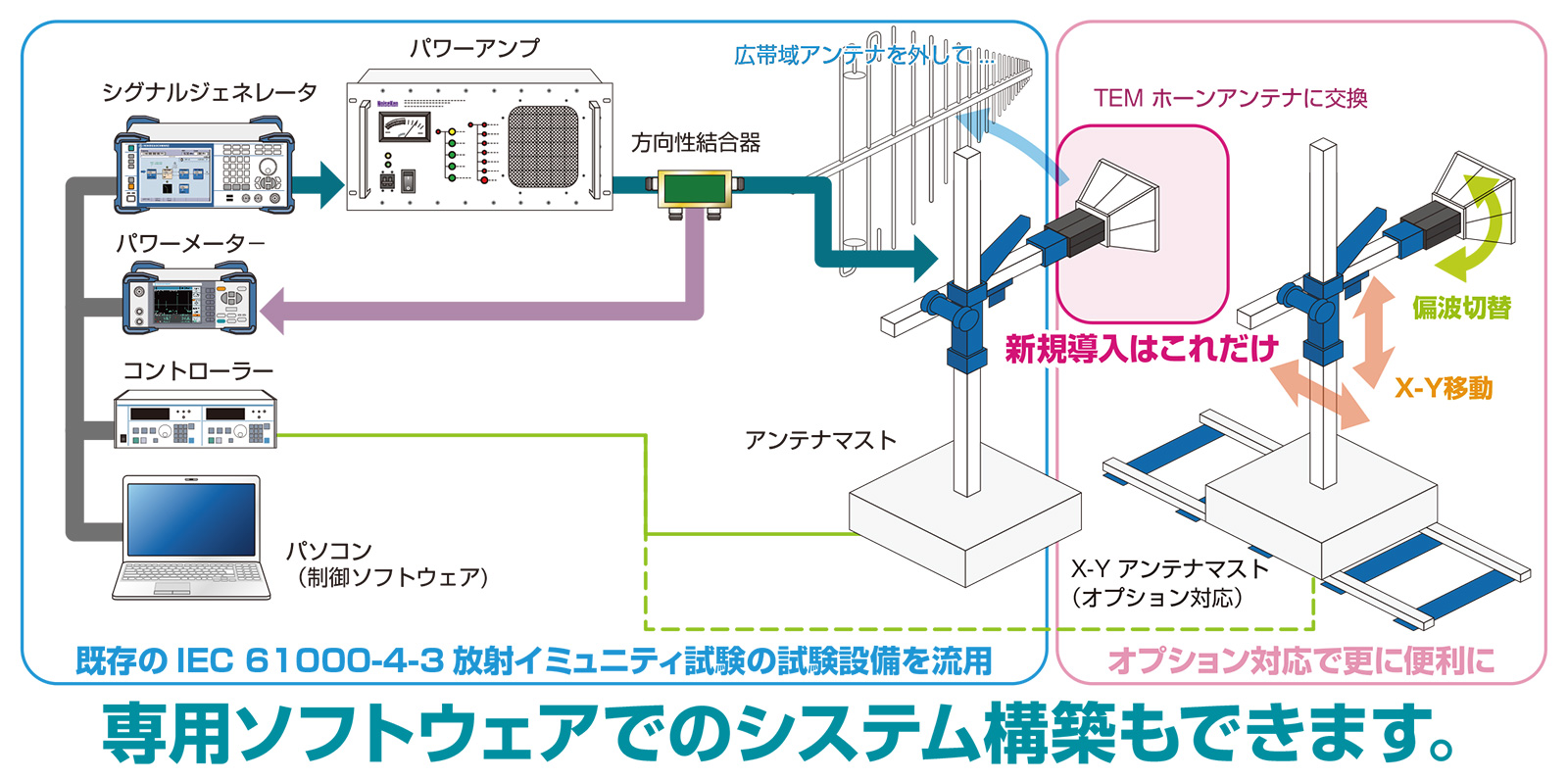

システム構成はノイズの信号源となるシグナルジェネレータと、その信号を増幅するパワーアンプ、電波を照射させるTEMホーンアンテナ、TEMホーンアンテナへの供給電力を確認するためのパワーメーター、これら一連の装置を制御するソフトウェアが必要となります。
基本的なシステム構成はIEC 61000-4-3 放射イミュニティ試験とほぼ同じで、近接照射試験を行うにはアンテナを従来の広帯域アンテナからTEMホーンアンテナに変更するだけでシステム構築ができます。（アンテナの位置制御（X-Y制御）はオプション対応です。）
専用ソフトウェアを使用した試験イメージ（X-Yポジション移動および偏波切替制御）

read more

専用ソフトウェアを使用した試験イメージ（X-Yポジション移動および偏波切替制御）

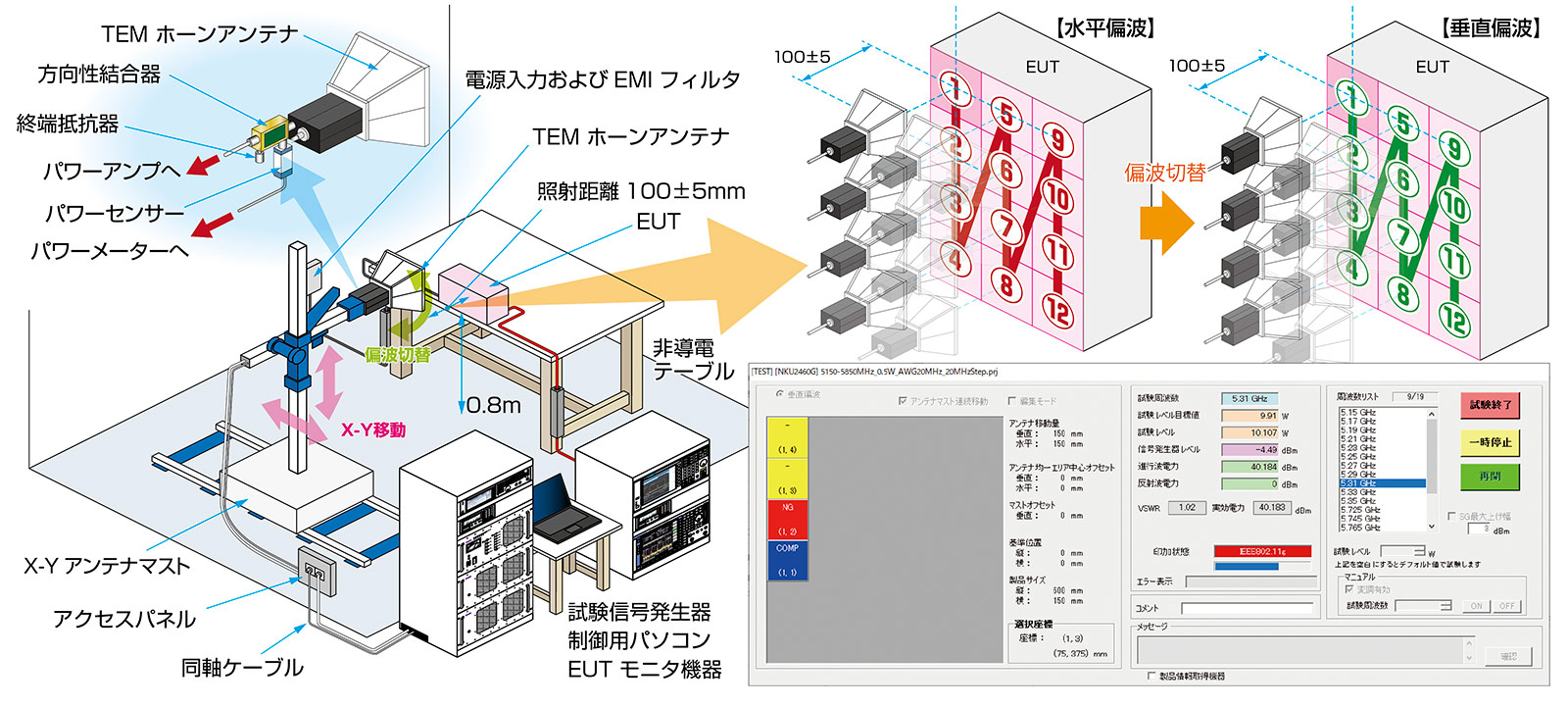

試験は供試品とアンテナ間の距離を100mmにし、供試品の全ての面に対して垂直偏波および水平偏波の照射を行います。
専用ソフトウェアを使用して、アンテナ移動と電波照射を自動化することで、さらに試験の時短・省力化ができます。

※ 専用ソフトウェアは只今開発中です。詳細はお問い合わせください。

back to list

詳細仕様

項目	仕様	仕様
準拠規格	IEC 61000-4-39	IEC 61000-4-39
周波数範囲	380MHz～6GHz （8GHz） ※6GHz以上は保証外	380MHz～7.125GHz

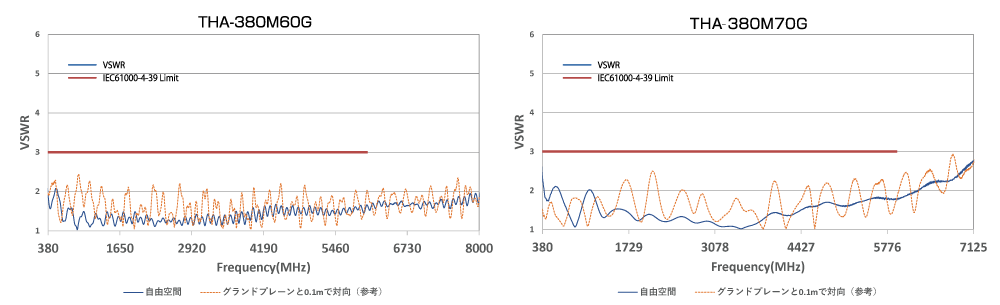

VSWR	3以下	3以下

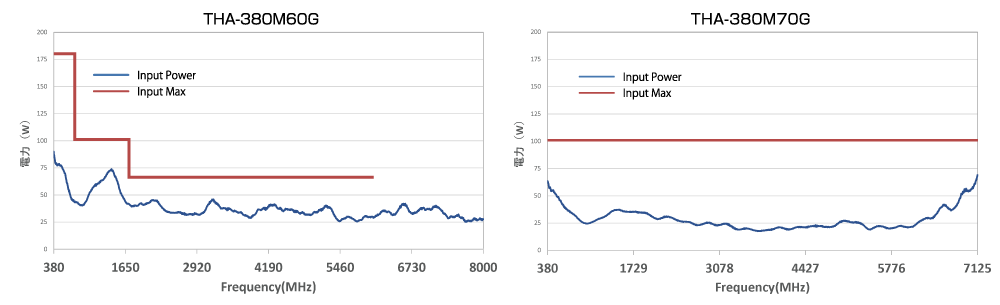

耐電力	380MHz～750MHz：180W MAX 750MHz～1.7GHz：100W MAX 1.7GHz～6GHz：65W MAX	380MHz～7.125GHz：100W MAX
インピーダンス（typ）	50Ω	50Ω
コネクタ	N(J)	N(J)

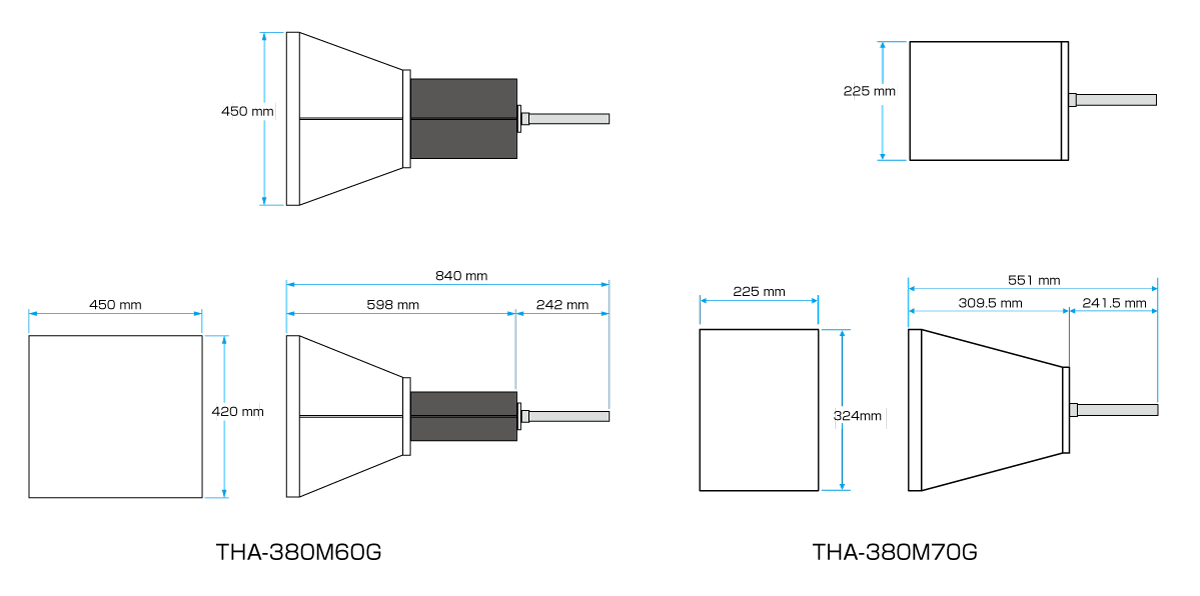

寸法	W450mm×H420mm×D598mm （突起部除く、φ22アンテナ支持ポール除く） ※詳細は図(寸法図)を参照	W225mm×H324mm×D309.5mm （突起部除く、φ22アンテナ支持ポール除く） ※詳細は図(寸法図)を参照
重量	約3.2kg	約1.6kg
