株式会社ノイズ研究所

EMCソリューションセンター

EMC Solution Center

見て・触れて・解決できる

EMC試験のお困りごとを解決する創造空間

EMCソリューションセンター 製品イメージ画像

当センターは、これまで当社が運営していた受託試験サービス“テストラボ船橋(千葉県船橋市)” とは異なり、EMC 試験設備をご検討されているお客さまが試験器を直接見て・触れていただける場(ショールーム)という位置づけをメインに据え、EMC 試験器メーカーならではの各種サービスを企画・提案しております。 ぜひ「EMC 試験の困りごとをお客さまと当社で一緒に見て・触れて・解決できる創造空間“EMC ソリューションセンター”」をご活用ください。

創造空間 EMCソリューションセンターでできること

設備導⼊サービス(⾒学・デモショールーム)

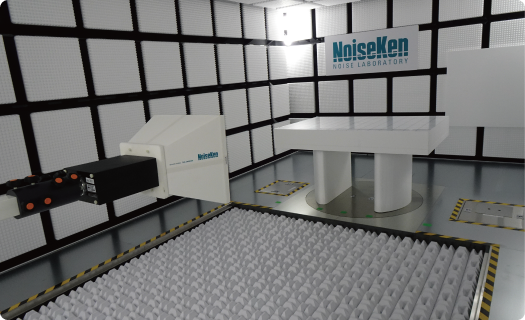

「EMC 試験設備の導入前に試験設備を見てみたい」というお客さまのご要望にお応えし、電波暗室やシールドルーム、RF 系システムや各種試験器を直接見て・触れて頂けるショールームを新設しました。

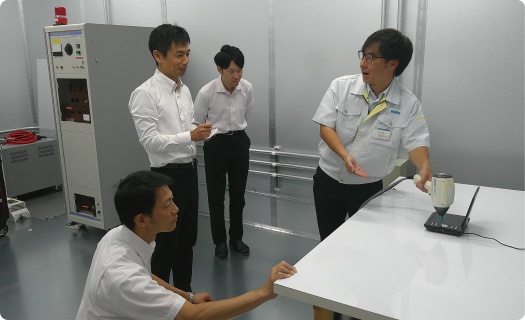

当社の経験豊富な技術者や営業担当が、お客さまと一緒に試験環境や試験器を確認しながら、EMC 試験設備の新規ご検討や更新に際して最適なご提案をいたします。

EMCソリューションセンター 製品イメージ画像

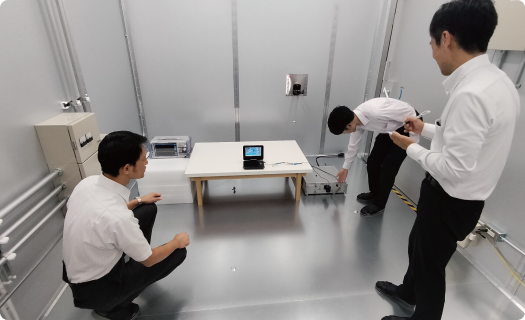

お客さまの製品を持ち込んで試験をお試しいただける“有償試験サービス”もご⽤意しております。

※従来のEMC受託試験サービスとは異なります。

EMCソリューションセンター 製品イメージ画像

⻄⽇本エリアのお客さまも⾒て触れて頂きやすい“⼤阪ショールーム”もございます。

※従来のEMC受託試験サービスとは異なります。

EMCソリューションセンター 製品イメージ画像

例えば・・・「まるごとEMC」のご提案

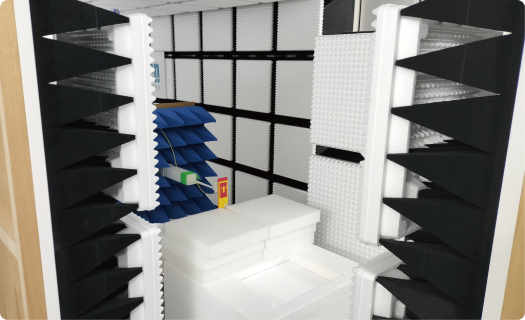

電波暗室など高額な設備投資を減らしつつ、アンテナ照射試験をしたいお客さまのご要望にお応えし、アンテナ照射試験などを含めたEMC 試験を比較的安価なシールドルーム内にて、まるごと試験いただけるご提案をしております。

例えば・・・特注EMC試験器の共同開発
当社では、これまでお客さまよりご依頼いただいた様々な要因で発生するノイズの再現に取り組むことで、たくさんの特注EMC 試験器を開発・製造しておりますが、当ソリューションセンターへお越しの上で、当社開発エキスパートと各種試験器を直に見て・触れながらお打合せ頂くことで、これまで以上にEMC 試験を楽(らく)にする解決策をご提案いたします。
※ 試験規格のご相談や共同研究・実験も承ります。

EMCトレーニングサービス

試験に携わる方には、EMC 試験の規格や試験方法などの一般的な座学セミナーに留まらず、当ソリューションセンターへお越しいただくことで、実際の試験環境でお客さまの製品(EUT)を想定したより実践的な試験方法を学んでいただけるEMCトレーニングサービスをご提供いたします。EMC 試験器メーカーだからこそ知っている勘どころ等を踏まえた当社ならではのサービスです。

RF系システム 点検・校正サービス

EMC 試験器は定期的な出力波形のチェックや校正が大切です。当社ではEMC 試験器の校正や修理はもちろん、RF アンテナ校正やRF 系システム全体の点検などトータルでサービスを提供します。
“RF 系システム 点検・校正サービス” では、利用頻度の低いRF 系システムの校正に用いる機器をEMC ソリューションセンターの所有機器で賄うことで、トータルコストの低減を実現させたり、お客さま立会いのもと納品前の校正をEMC ソリューションセンター内にて実施することもできます。

EMCソリューションセンター 製品イメージ画像

その他

EMCソリューションセンターは「EMC試験の困りごとをお客さまと当社で⼀緒に⾒て・触れて・解決できる創造空間」です。

EMCソリューションセンター 製品イメージ画像

EMC試験に関する困りごとがございましたら
お気軽に問合せください

EMCソリューションセンターで
ご見学・ご利用いただける設備一覧

使用施設名称参照規格仕様
電波暗室放射エミッション測定CISPR16、VCCI、CISPR25測定周波数 : 30MHz~1GHz
伝導エミッション測定CISPR16、VCCI測定周波数 : 9kHz~30MHz (トランスデューサ)
電源ポート: LISN (三相/単相)
信号ポート: 高インピーダンスプローブ
空間電磁界可視化測定測定周波数: 100kHz~3GHz(測定対象)
電界/磁界
放射イミュニティ試験IEC61000-4-3試験周波数 : 80MHz~6GHz
試験レベル : Max.10V/m
伝導イミュニティ試験IEC61000-4-6試験周波数 : 150kHz~80MHz
試験レベル : Max.10Vrms
BCI試験ISO11452-4試験周波数 : 10kHz~2GHz
試験レベル : Max.200mA
近接照射試験ISO11452-9試験周波数 : ~7.125GHz
試験レベル : 10W以上
DPI試験IEC62132-4試験周波数 : 10kHz~6GHz
試験レベル : 10W以上

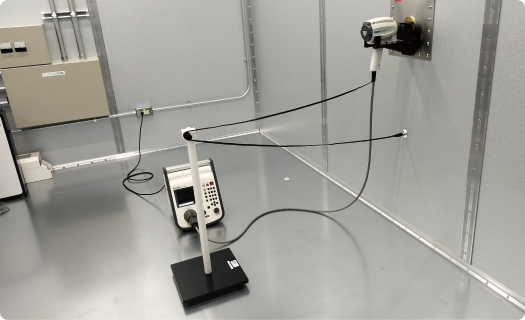

シールドルーム静電気試験IEC61000-4-2、ISO10605試験レベル: Max.±30kV
印加モード : 接触放電/気中放電
CR定数 : 150pF/330Ω、330pF/330Ω、150pF/2kΩ、330pF/2kΩ
EFT/B試験IEC61000-4-4試験レベル : Max.±5000V
EUT電源容量 : 三相AC600V/63A, DC125V/63A
方形波インパルスノイズ試験NECA TR-28、JEMA JEM-177試験レベル : Max.±4000V
立ち上がり時間 : 3ns以下
繰返し周期 : 1~999ms
EUT電源容量 : 単相AC240V/16A, DC125V/16A
※ 水銀リレー方式の方形波インパルスノイズ試験もあります。
雷サージ試験IEC61000-4-5試験レベル : Max.15kV
印加波形 :1.2/50μs・8/20μsコンビネーション(電源ポート)、
10/700μs・5/320μsコンビネーション(通信ポート)
EUT電源容量 : 三相AC500V/50A, DC125V/50A
減結合コイル : 0.8mH/1.0mH/1.3mH/1.5mH
雷インパルス試験JEC-0103、JEC-0202電圧サージ : 1.2/50μs・Max.20kV・6Ω
電流サージ : 8/20μs・Max.4kA・5Ω
EUT電源容量 : 単相AC240V/20A
電圧ディップ/瞬断試験IEC61000-4-11EUT電源容量 : 単相AC264V/16A
過渡電圧試験ISO7637-2、JASO D001-94、その他【ISO7637】お問い合わせください。
【JASO D001-94】サージ種類 : A-1/A-2/B-1/B-2/D-1/D-2/E
DUT電源容量:DC50V/10A
DC電圧変動試験ISO16750-2お問い合わせください

アクセス

EMCソリューションセンター

〒252-0237
神奈川県相模原市中央区千代田1-4-4 ノイズ研究所技術棟内(正面向かって右側の建屋です。)
TEL : 042-712-2031
Mail : kikaku@noiseken.com

大阪ショールーム(日本シールドエンクロージャー株式会社様内)

〒570-0043
大阪府守口市南寺方東通4-11-12
TEL : 06-6380-0891
Mail: osaka@noiseken.com
