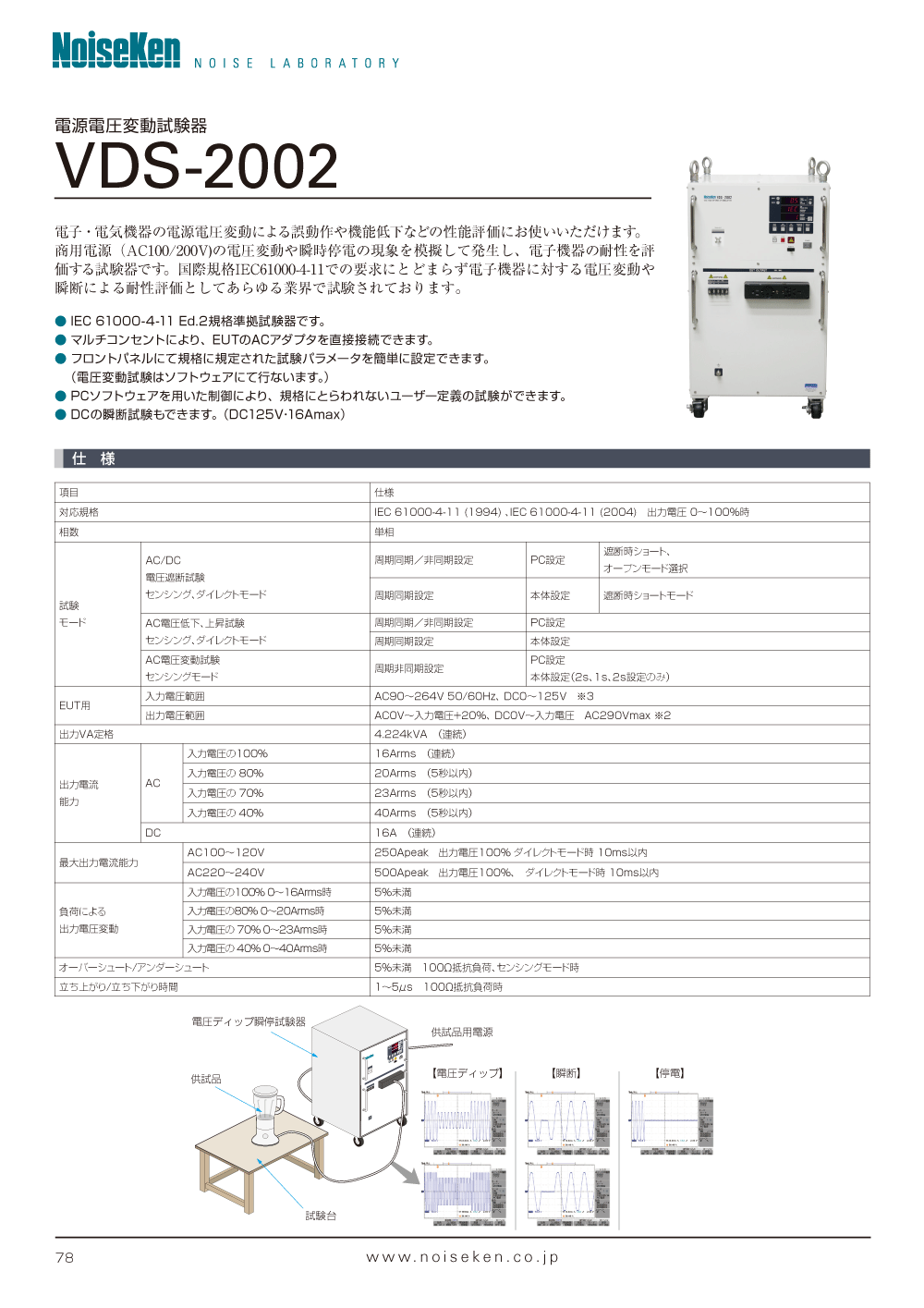

電源電圧変動試験器・その他試験器電源電圧変動試験器　VDS-2002

電子・電気機器の電源電圧変動による誤動作や機能低下などの性能評価にお使いいただけます。

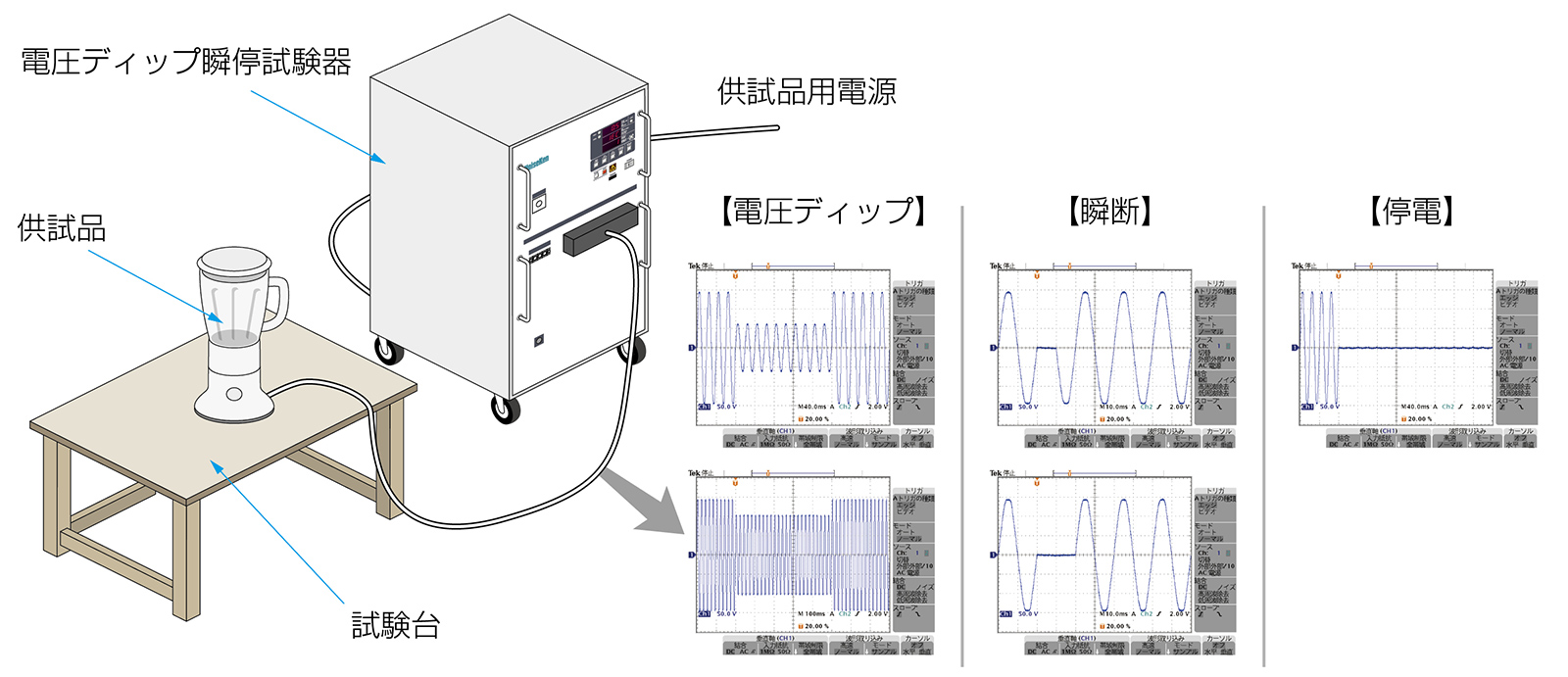

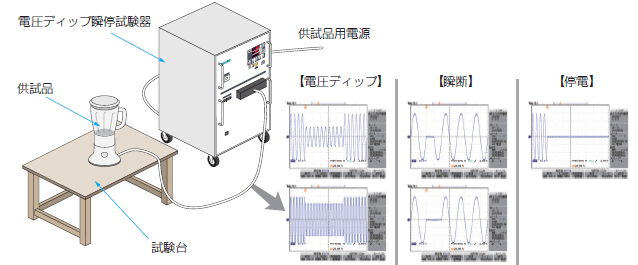

商用電源（AC100/200V)の電圧変動や瞬時停電の現象を模擬して発生し、電子機器の耐性を評価する試験器です。国際規格IEC61000-4-11での要求にとどまらず電子機器に対する電圧変動や瞬断による耐性評価としてあらゆる業界で試験されております。

EMC Testing

特徴

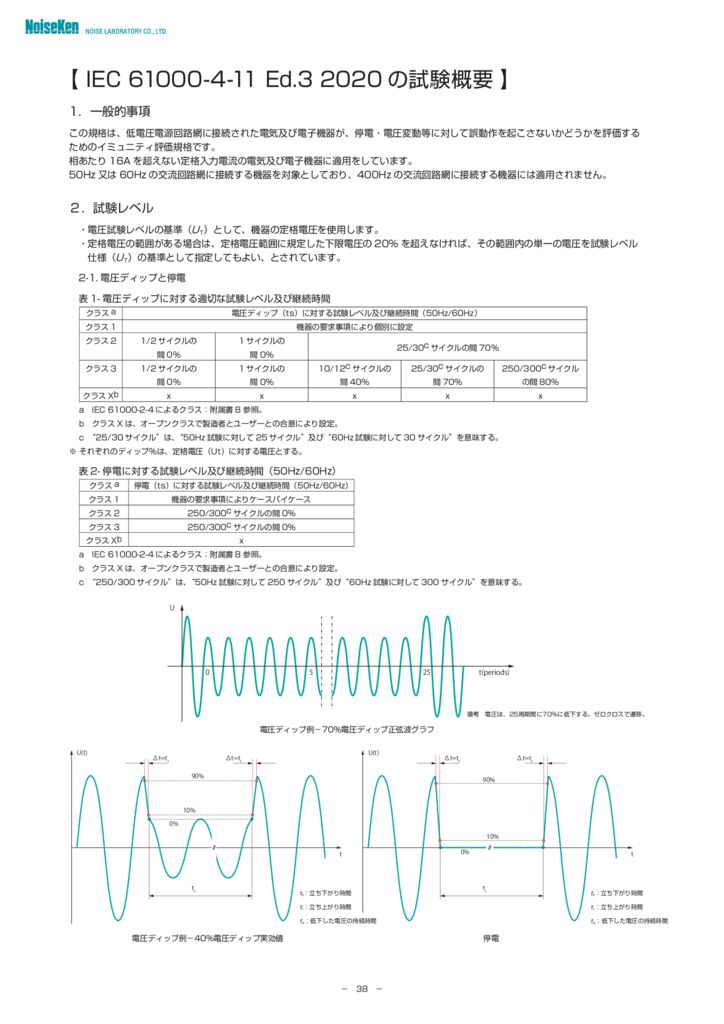

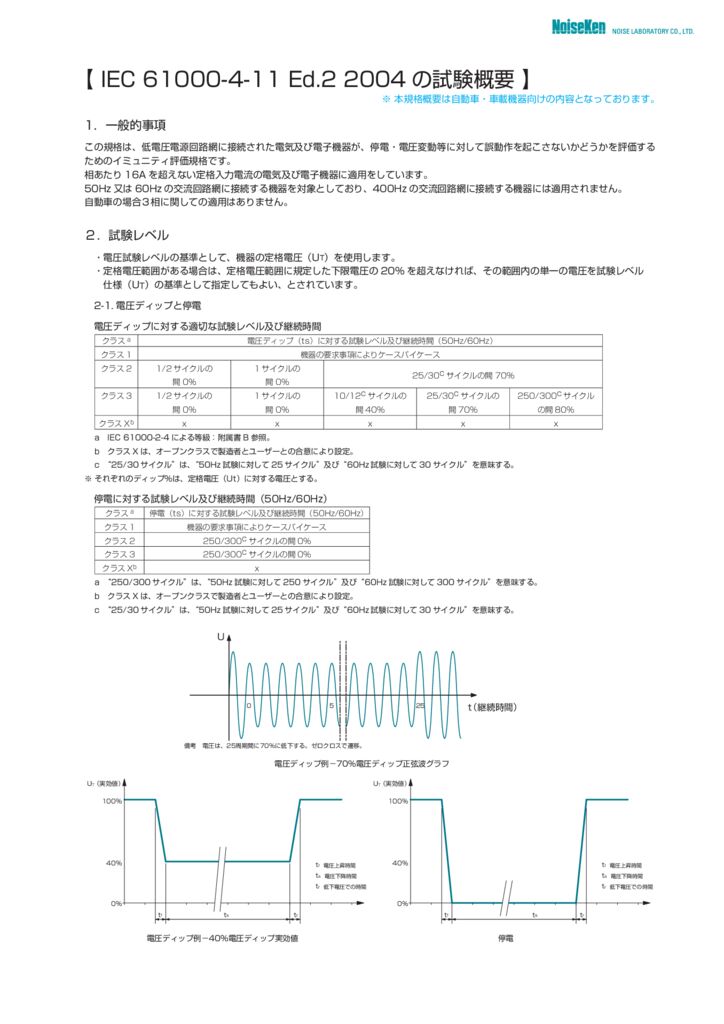

- IEC 61000-4-11 (1994) 、IEC 61000-4-11 (2004) / (2020)規格準拠試験器です。
- マルチコンセントにより、EUTのACアダプタを直接接続できます。
- フロントパネルにて規格に規定された試験パラメータを簡単に設定できます。
  （電圧変動試験はソフトウェアにて行います。）
- PCソフトウェアを用いた制御により、規格にとらわれないユーザー定義の試験ができます。
- DCの瞬断試験もできます。（DC125V･16Amax）

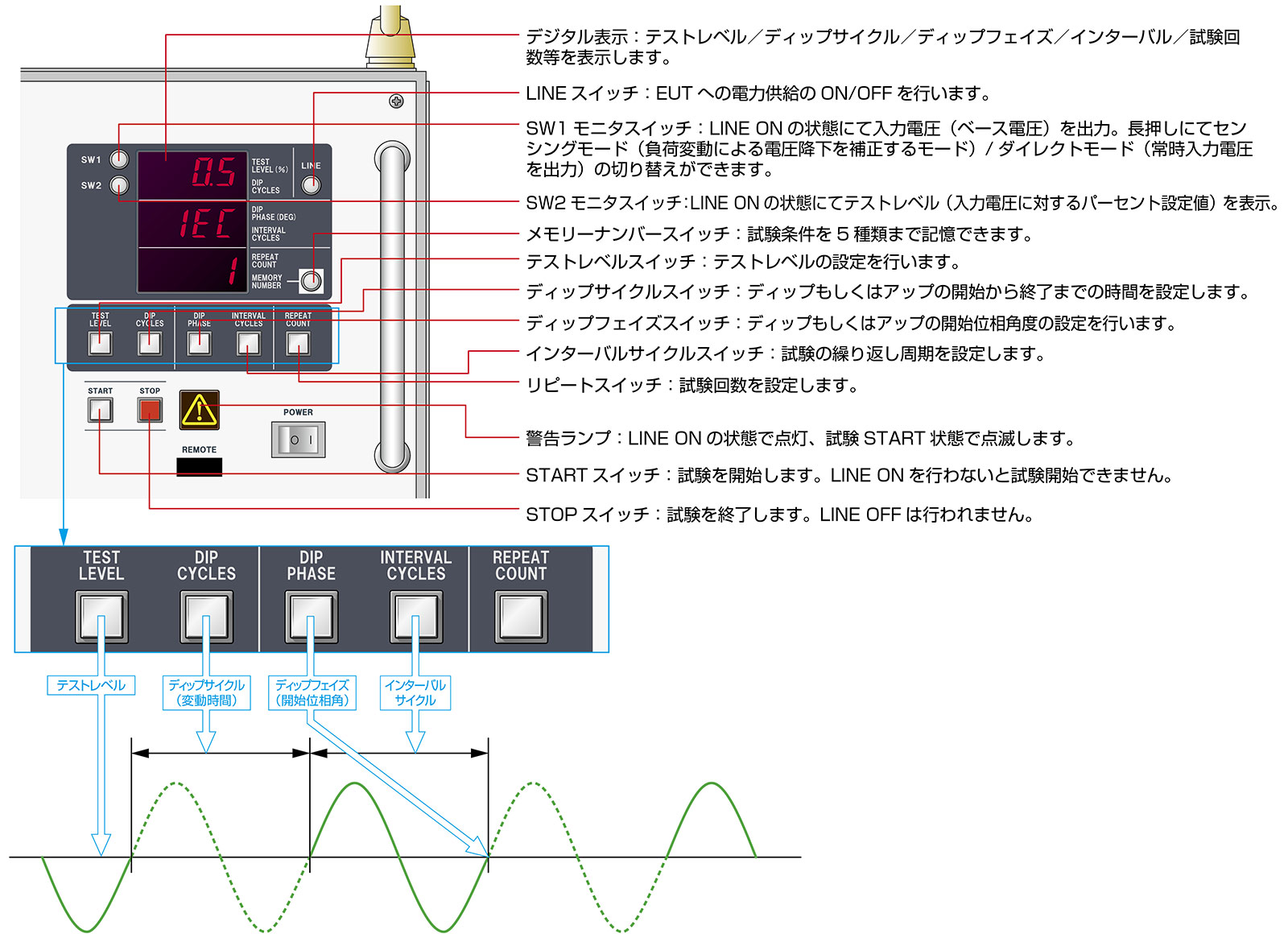

■フロントパネル

詳細仕様

項目				仕様
対応規格				IEC 61000-4-11 (1994) 、IEC 61000-4-11 (2004) / (2020)　出力電圧 0〜100%時
相数				単相
試験モード	AC/DC 電圧遮断試験センシング、ダイレクトモード			周期同期／非同期設定	PC設定	遮断時ショート､ オープンモード選択
	AC/DC 電圧遮断試験センシング、ダイレクトモード			周期同期設定	本体設定	遮断時ショートモード
	AC電圧低下､上昇試験センシング、ダイレクトモード			周期同期／非同期設定	PC設定
	AC電圧低下､上昇試験センシング、ダイレクトモード			周期同期設定	本体設定
	AC電圧変動試験センシングモード			周期非同期設定	PC設定本体設定（2s､1s､2s設定のみ）
EUT用	入力電圧範囲			AC90〜264V 50/60Hz、 DC0〜125V　※3
EUT用	出力電圧範囲			AC0V〜入力電圧+20%、 DC0V〜入力電圧　AC290Vmax ※2
出力VA定格				4.224kVA　（連続）
出力電流 能力	AC	入力電圧の100%		16Arms　（連続）
		入力電圧の 80%		20Arms　（5秒以内）
		入力電圧の 70%		23Arms　（5秒以内）
		入力電圧の 40%		40Arms　（5秒以内）
	DC			16A　（連続）
最大出力電流能力		AC100〜120V		250Apeak　出力電圧100% ダイレクトモード時 10ms以内
最大出力電流能力		AC220〜240V		500Apeak　出力電圧100%、　ダイレクトモード時 10ms以内
負荷による 出力電圧変動		入力電圧の100% 0〜16Arms時		5%未満
		入力電圧の80% 0〜20Arms時		5%未満
		入力電圧の 70% 0〜23Arms時		5%未満
		入力電圧の 40% 0〜40Arms時		5%未満
オーバーシュート/アンダーシュート				5%未満　100Ω抵抗負荷､センシングモード時
立ち上がり/立ち下がり時間				1〜5μs　100Ω抵抗負荷時
BASE　VOLTAGE	パーセント設定	PC設定		(4%)〜120%　最小値は10Vとなるパーセント ※1 ※2
	パーセント設定	本体設定		100%　※1
	電圧設定	PC設定		10〜290V　(0V〜入力電圧+20%)　5Vステップ　※2 任意設定にて1Vステップ
	誤差			±5V　出力電流0〜16A時
TEST LEVEL (電圧遮断､低下､上昇値)	パーセント設定	PC設定	0%時ショート/オープンモード	0〜120%　※1
	パーセント設定	本体設定	0%時ショートモード	0､40､70､80､120%　5ステップ ※1
	電圧設定	PC設定	0V時ショート/オープンモード	0〜290V (0V〜入力電圧+20%)　5Vステップ　※2　任意設定にて1Vステップ
	誤差			±5V　出力電流0〜16A時
REPEAT COUNT (繰り返し回数)	回数設定	PC設定		1〜1000回、および無限繰り返し(0)　1回ステップ
REPEAT COUNT (繰り返し回数)	回数設定	本体設定		1､3､5､10､30､50､100回、および無限繰り返し(Cnt)　8ステップ
INTERVAL CYCLES (繰り返し周期)	CYCLE 設定	周期同期	PC設定	0.5〜5000.5 CYCLE　0.5 CYCLEステップ
	CYCLE 設定	周期同期	本体設定	1､3､5､10､30､50､100､300､500 CYCLE、および 10s　10ステップ
	ｓ設定	周期同期	PC設定	1〜100s　1sステップ
	ｍｓ設定	周期非同期		8.3〜100000.0ms(100s)　0.1msステップ
	ｓ設定	周期非同期		1〜36000s(10h)　1sステップ
DIP CYCLES (電圧遮断､低下周期)	CYCLE 設定	周期同期	PC設定	0.01〜5000 CYCLE　0.01 CYCLEステップ
	CYCLE 設定	周期同期	本体設定	0.5､1､5､10､12､25､30､50､250､300 CYCLE　10ステップ
	ｍｓ設定	周期同期	PC設定	0.1〜100000.0ms (100s)　0.1msステップ
	ｍｓ設定	周期非同期		0.1〜100000.0ms (100s)　0.1msステップ
	ｓ設定	周期非同期		1〜36000s(10h)　1sステップ
DIP PHASE (電圧遮断､低下開始位相角)	位相角度設定	周期同期	PC設定	0〜360°　1°ステップ
	位相角度設定		本体設定	0､45､90､135､180､225､270､ 315､360°　9ステップ　(45°ステップ)
	時間設定		PC設定	0〜19.9ms　0.1msステップ　50Hz時
	時間設定		PC設定	0〜16.6ms　0.1msステップ　60Hz時
電圧変動試験	時間設定	周期非同期	PC設定	0.1s〜10s　0.1sステップ　出力電圧0〜120%間
メモリー容量			PC設定	PCのHD、FD等、記録媒体が許す限りメモリー可能　 10試験までのプログラム動作が可能
メモリー容量			本体設定	5試験
機器入力電圧				AC100〜240V±10% 50/60Hz
インターフェイス				光インターフェイス　オプションの光変換器RS-232、またはUSB選択
使用温度範囲				15〜35℃
使用湿度範囲				25〜75%R.H.(結露なきこと)
外形寸法 / 重量				(W)430×(H)745×(D)600mm(突起含まず) / 約150kg
消費電力				120VA　(AC100〜240V 50/60Hz)
