方形波インパルスノイズ試験器インパルスノイズ試験器（半導体リレー方式）　INS-S100

製品開発時のノイズ耐性評価に

インパルスノイズ試験器はスイッチングデバイスの接点間の放電、電子モーターから発生するアーク放電などによる立ち上がりの早い高周波ノイズを模擬的に発生させ、電子機器の耐性を評価する試験器です。
インパルスノイズ試験器INS-S100は、50Vからのパルス出力が可能で、製品開発時の回路基板や弱電部品などのノイズ耐性評価が手軽に行えるほか、市場での不具合発生時の解析などにも活用できます。

インパルスノイズ試験器（半導体リレー方式）　INS-S100製品画像

EMC Testing

特徴

主な特徴

read more

● パルス出力電圧が50Vから出力可能なため、回路基板などへのノイズ耐性評価が手軽に行えます。
● パルス出力中の出力電圧の変更が可能なため、ノイズ耐性の見極が容易になりました。
● TEST TIME設定により試験時間の設定が行えます。
● 減結合回路網（CDN）を搭載していないため、軽量・小型となりました。
● カップリング・アダプタを使用する事で、信号線に対するノイズ耐性評価が行えます。（オプション）
● ラディエーションプローブを使用する事で、回路基板などに対するノイズ耐性評価が行えます。（オプション）

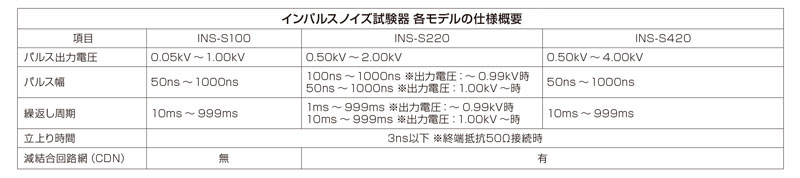

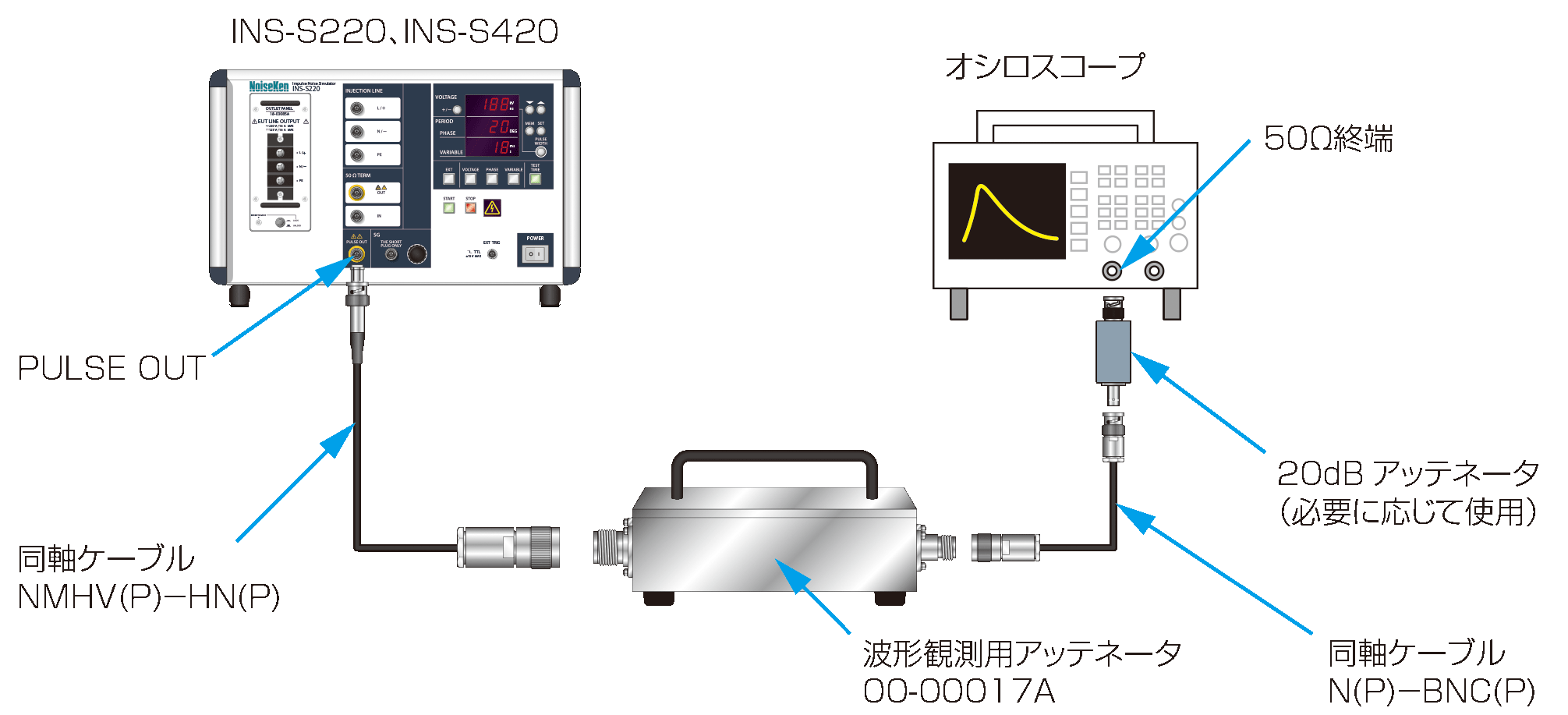

インパルスノイズ試験器各モデルの仕様概要

read more

項目	INS-S100	INS-S220	INS-S420
パルス出力電圧	0.05kV ～ 1.00kV	0.50kV ～ 2.00kV	0.50kV ～ 4.00kV
パルス幅	50ns ～ 1000ns	100ns ～ 1000ns ※出力電圧：～0.99kV時 50ns ～ 1000ns ※出力電圧：1.00kV～時	50ns ～ 1000ns
繰返し周期	10ms ～ 999ms	1ms ～ 999ms ※出力電圧：～0.99kV時 10ms ～ 999ms ※出力電圧：1.00kV～時	10ms ～ 999ms
立上り時間	3ns以下 ※終端抵抗50Ω接続時
減結合回路網（CDN）	無	有	有

製品の品質向上のために

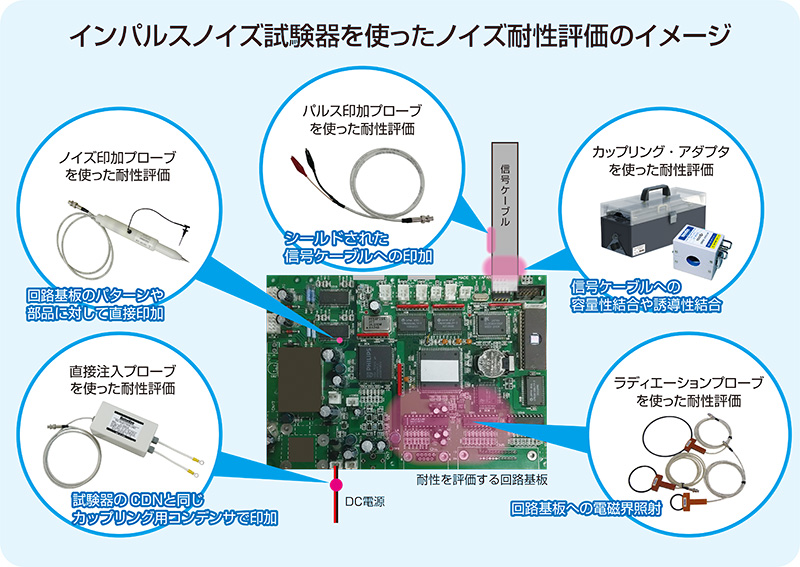

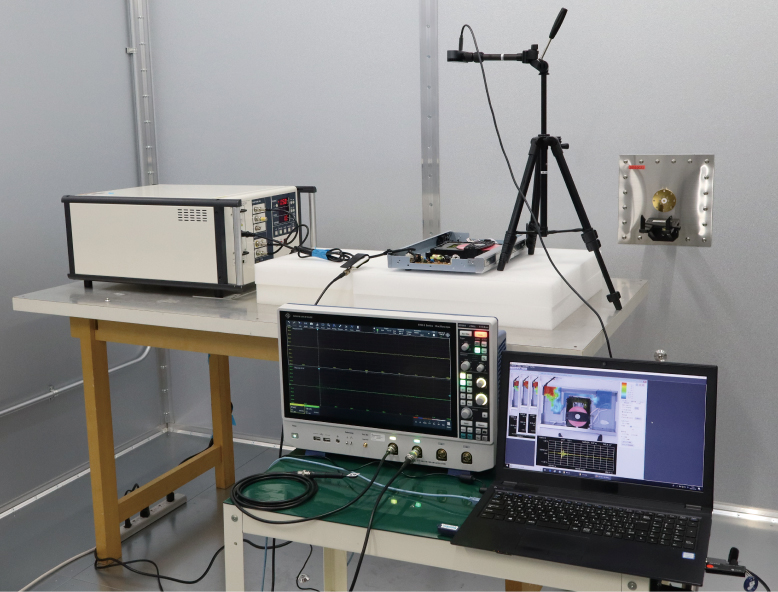

目的にあった印加方法で耐性評価ができます

read more

ノイズ耐性評価は国際規格・業界基準の限度値をクリアすることで、一定レベルの社会の安全性を確保する目的と、市場で発生した不具合現象を確認・再現させて製品の品質改善を向上させる目的があります。インパルスノイズ試験は基本的に、電源系にノイズを注入して製品のノイズ耐性を確認することが主流となっていますが、回路基板に対しても目的にあった印加方法により耐性評価が行えます。カップリング・アダプタを信号ケーブルにクランプし印加する方法や、ラディエーションプローブを使った回路基板への近傍磁界による誤動作箇所の特定など、ノイズ耐性評価を手軽に確認することができます。

back to list

詳細仕様

項目		仕様
パルス出力電圧		0.05kV ～ 1.00kV ±10％　0.01kVステップ ※1
パルス幅		50ns ～ 1000ns ±10％　50nsステップ（50nsのみ±15％） ※1
繰返し周期		10ms ～ 999ms ±10％　1msステップ
立上り時間		3ns以下 ※1
出力極性		正／負
出力インピーダンス		50Ω ※2
終端抵抗		50Ω
繰返し周期	VARIABLE	10 ms ～ 999ms
	EXT TRIG	入力コネクタ： BNC　動作周期：10ms以上入力レベル：－15 ～ +15V　TTL / オープンコレクタ負論理パルス幅：0.5ms以上
	1 SHOT	1 SHOTスイッチを押す毎に単発出力　PHASEモード時は設定位相角に同期出力
試験時間		1s ～ 999s ±10%　1sステップ
高電圧同軸コネクタ		高電圧同軸コネクタNMHV ※3
被試験器（EUT）電力容量		CDNを搭載していない為、無し
通信機能		RS-232C準拠光通信
駆動電源		駆動電源AC100V ～ 240V ±10％　50Hz / 60Hz ±10%
外形寸法（mm）／質量		W430 × H199 × D370 ／約11kg
添付品		同軸ケーブル（02-00155A）：1本 SG設定用ショートプラグ（02-00106A）：1個 SGケーブル（05-00103A）：1本電源ケーブル：1本、取扱説明書：１冊、添付品バック：１個
備考		※1 終端抵抗50Ω接続時　※2 50Ω直列抵抗によるインピーダンス整合　※3 弊社カスタム品
