ファスト・トランジェント／バースト試験器 FNS-AX4-A20/B63

ファスト・トランジェント/バースト試験器ファスト・トランジェント／バースト試験器　FNS-AX4-A20/B63

コンパクトでも新機能搭載によりEMC試験をより楽に

スイッチングデバイスの接点間の放電、電子モーターから発生するアーク放電などによる
立ち上がりの早い高周波ノイズを模擬的に発生し、電子機器の耐性を評価する試験器です。

ファスト・トランジェント／バースト試験器　FNS-AX4-A20/B63製品画像

EMC Testing

特徴

操作画面

各試験モードの画面では、ボタンのオン／オフ、および数値パラメータをテンキーで入力するだけで簡単に設定することができます。

read more

操作画面

各試験モードの画面では、ボタンのオン／オフ、および数値パラメータをテンキーで入力するだけで簡単に設定することができます。
また、すべての試験条件は1〜2スクリーンで設定・表示ができます。

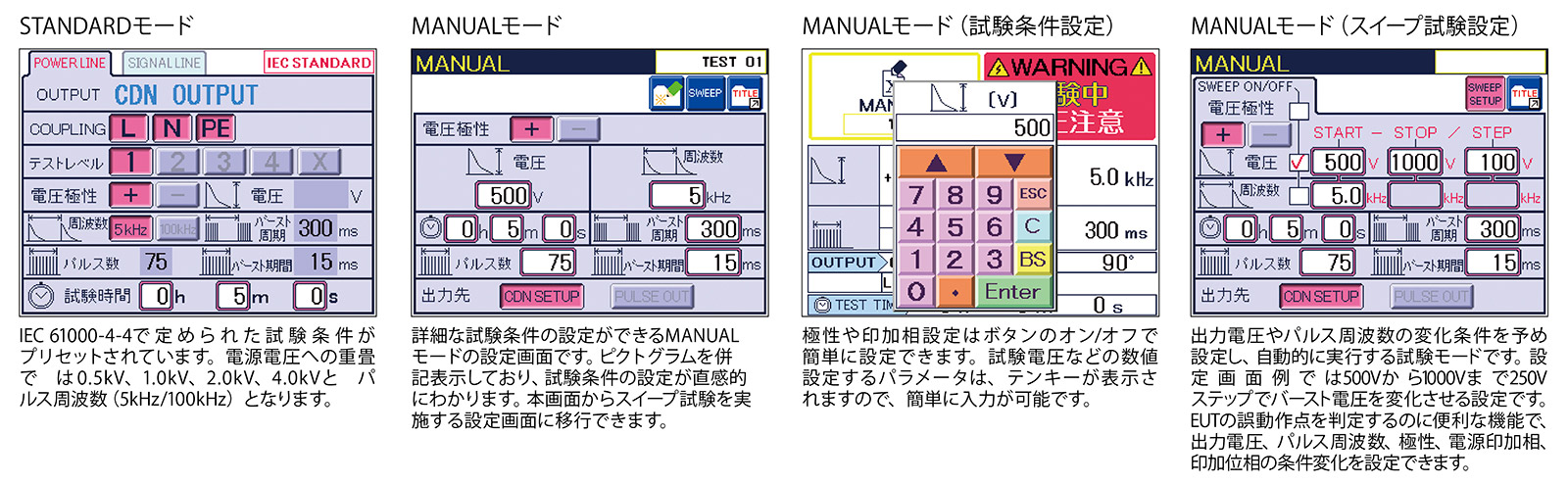

画面構成

メニュー画面より、“STANDARD”、“MANUAL”の何れかを選択し、試験電圧や極性、周波数、印加相など様々な設定を行います。

read more

画面構成

メニュー画面より、“STANDARD”、“MANUAL”の何れかを選択し、試験電圧や極性、周波数、印加相など様々な設定を行います。“MANUAL”ではスイープでの印加設定も行え、最大で30個の試験条件を保存できます。“SEQUENCE”では“MANUAL”にて設定をした試験条件を呼び出し、最大18ステップの試験条件を組み合わせる事ができ、最大で15個までのプログラムを作成する事ができます。また、試験始業前のプリチェックも行えます。

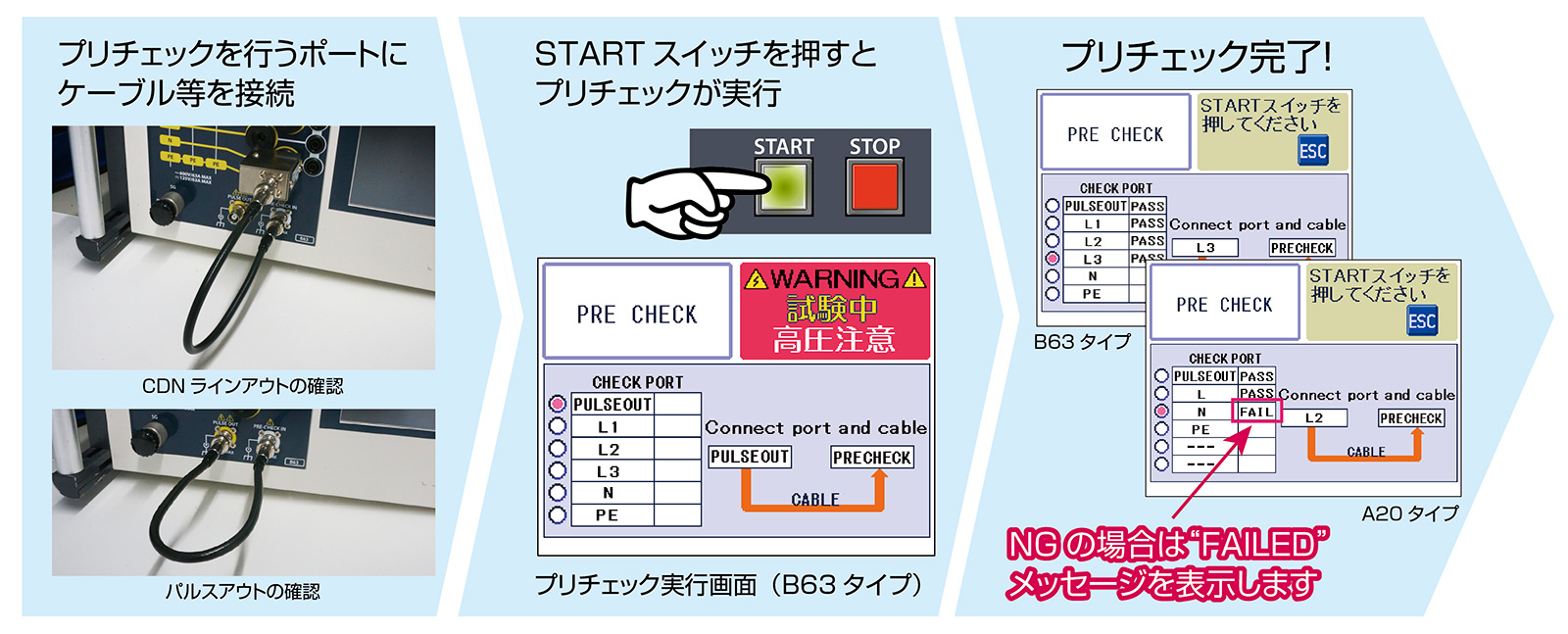

始業前点検を簡単に

プリチェック機能を搭載

read more

始業前点検を簡単に

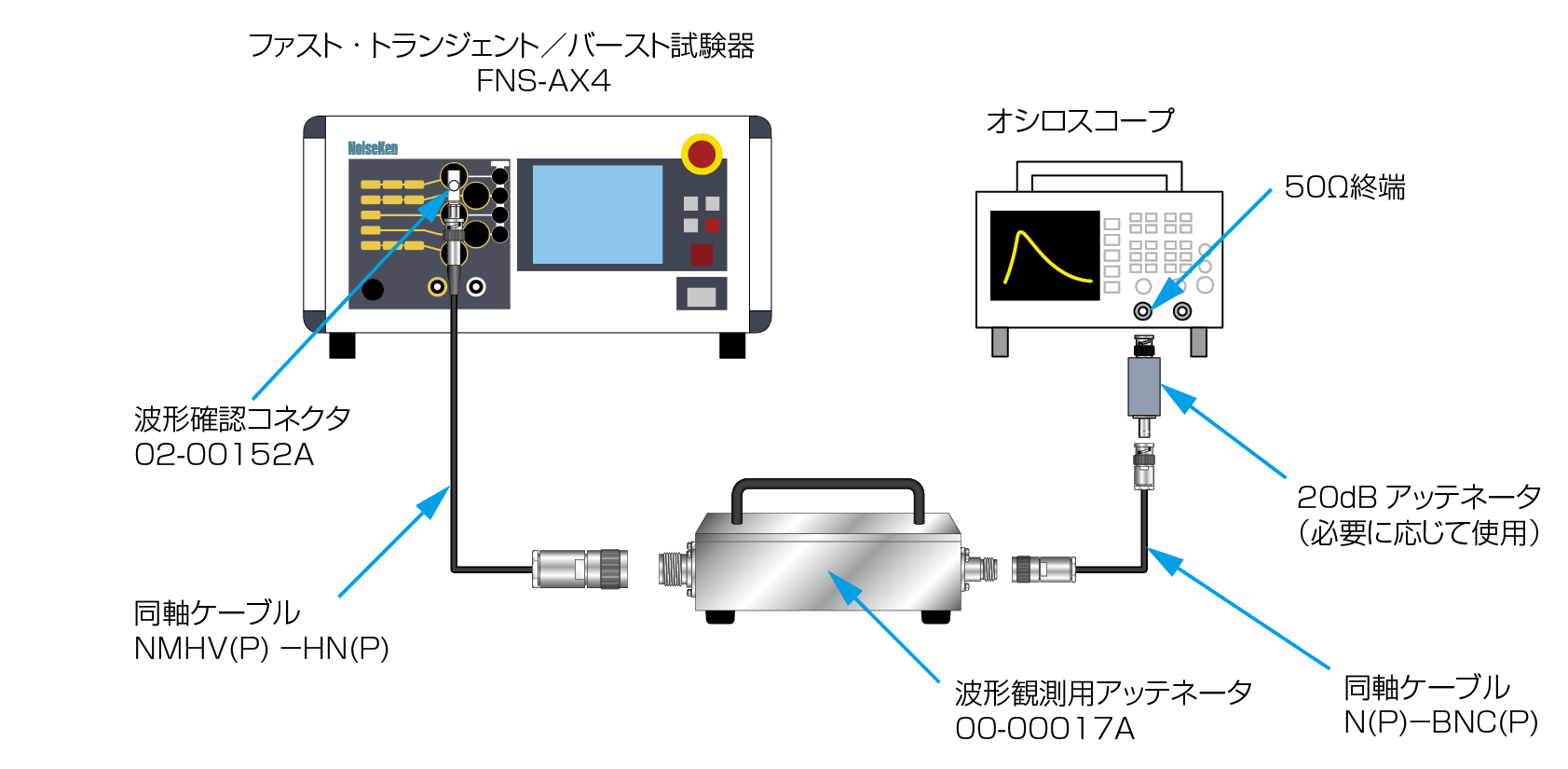

試験器本体にプリチェック用のモニター回路を内蔵。試験器のCDN OUTやPULSE OUTに波形観測コネクタと付属の同軸ケーブルを接続するだけで、正常にパルス出力されているかを簡単に確認することができるようになりました。専用のアッテネーターやオシロスコープを使用せず、始業前点検を楽にすることができます。　※ 試験器の校正ではありませんのでご注意ください。
試験時の接続を判り易く

フロントパネルに印加相を表示

read more

試験時の接続を判り易く

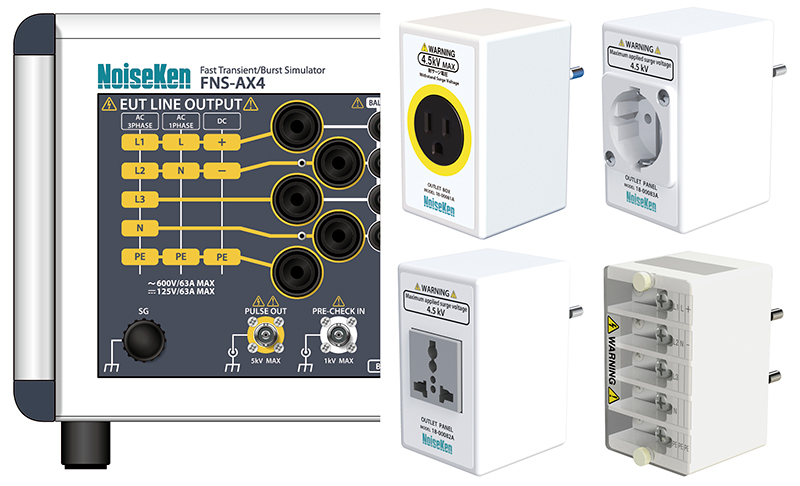

試験時の電源ケーブルの接続ミスを防ぐため、一目で接続先が判るフロントパネルを採用しました。あわせて接続を簡単にするコンセントボックス（オプション）も採用しました。
ノーマルモード試験ができる

カップリングバランをご用意

read more

ノーマルモード試験ができる

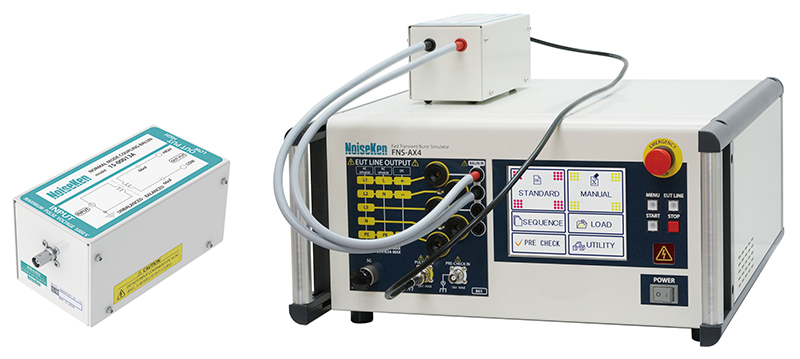

IEC 61000-4-4規格ではコモンモード試験の規定しかありませんが、市場ではノーマルモードで機器にノイズが侵入し誤動作を起こすことがあります。このノーマルモードノイズに対応する試験としてANSI C37.90規格が規定されており、FNS-AX4では専用のノーマルモードカップリングバラン（オプション）を用いてANSI C37.90規格に準拠したノーマルモード試験を行うことができるようになりました。
試験の設定を分かりやすく

『多言語』対応

read more

試験の設定を分かりやすく

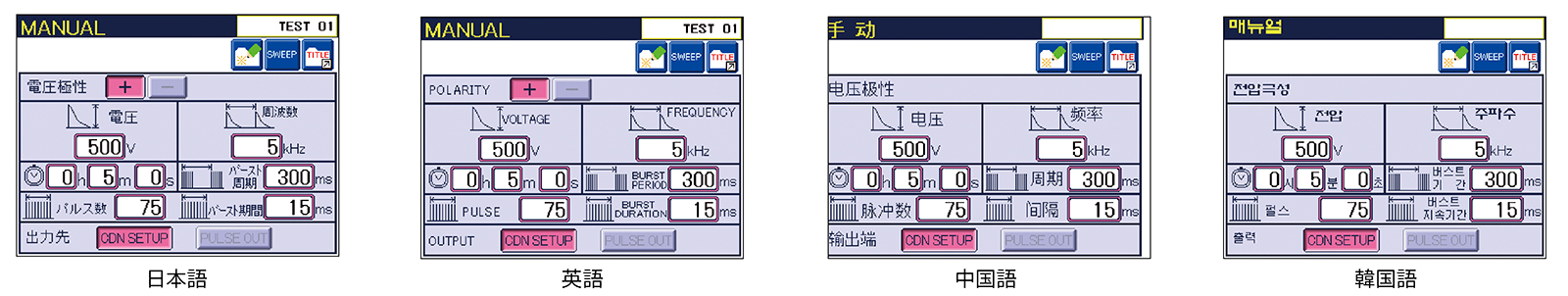

試験の設定をより分かりやすく確実にするため、日本語の他に英語、韓国語、中国語での画面操作ができます。

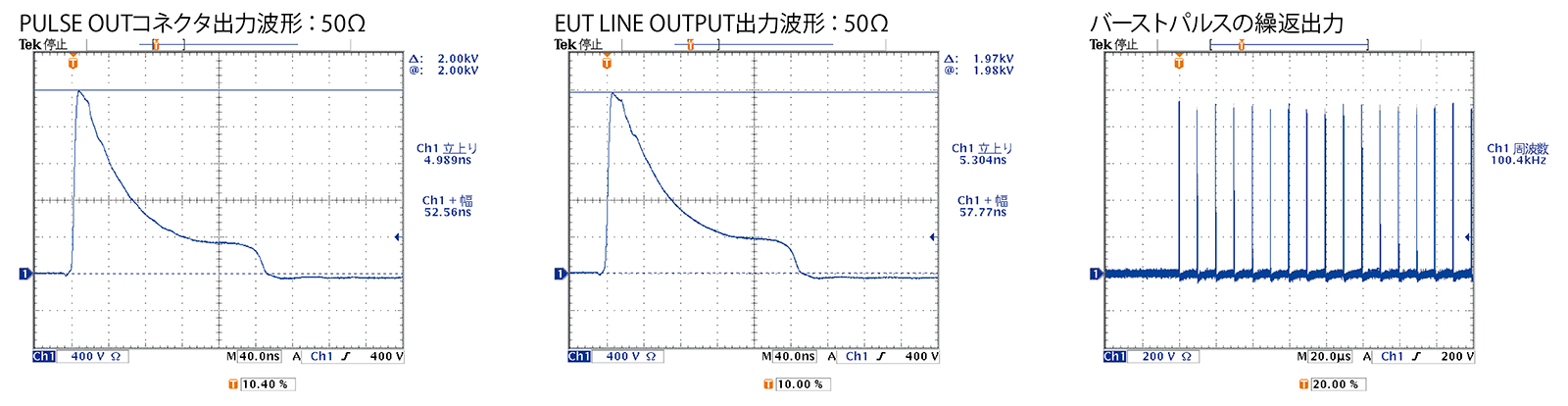

出力波形

read more

出力波形
フロントパネル／リアパネル

read more

フロントパネル／リアパネル

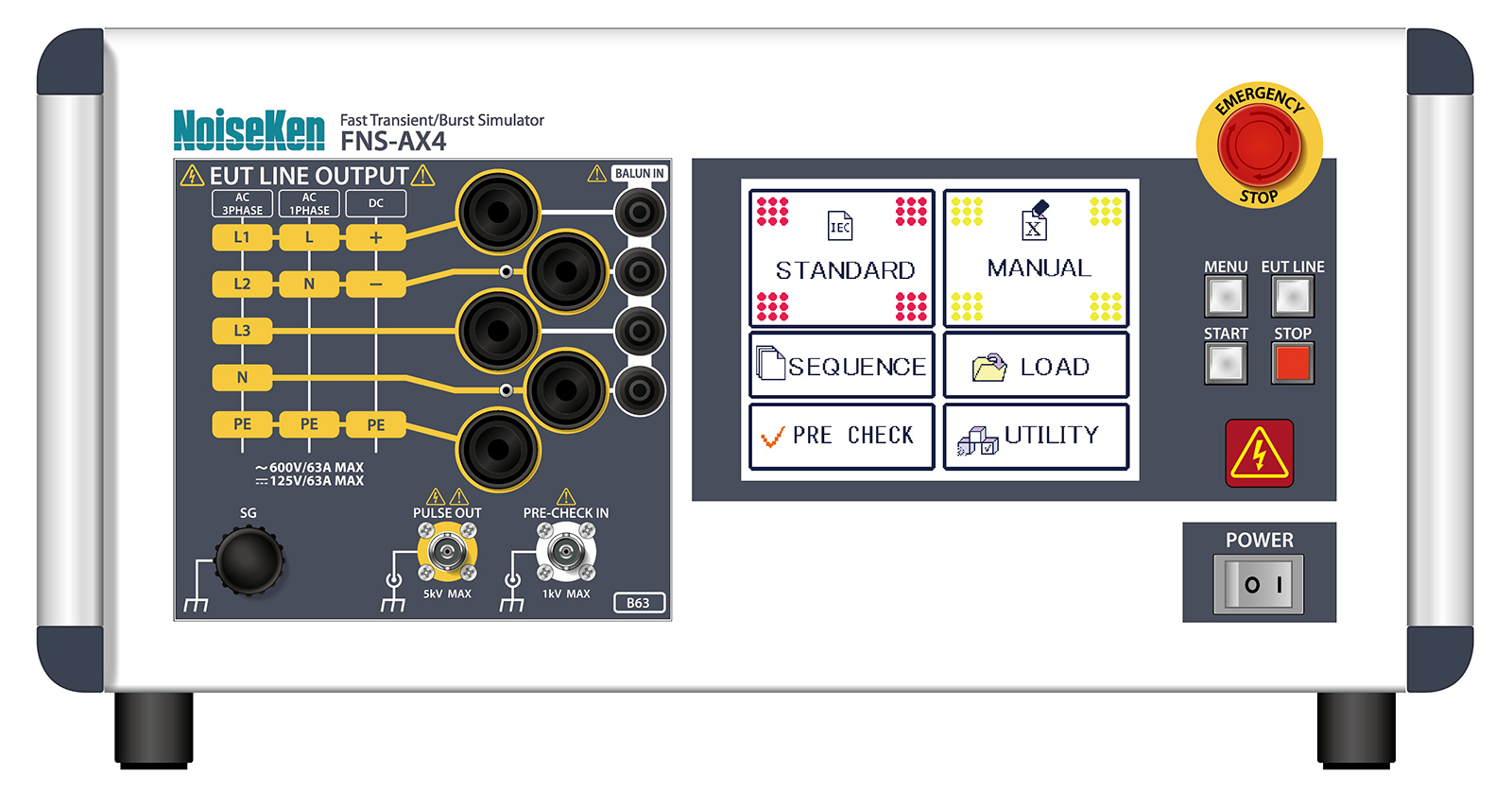

■ フロントパネル

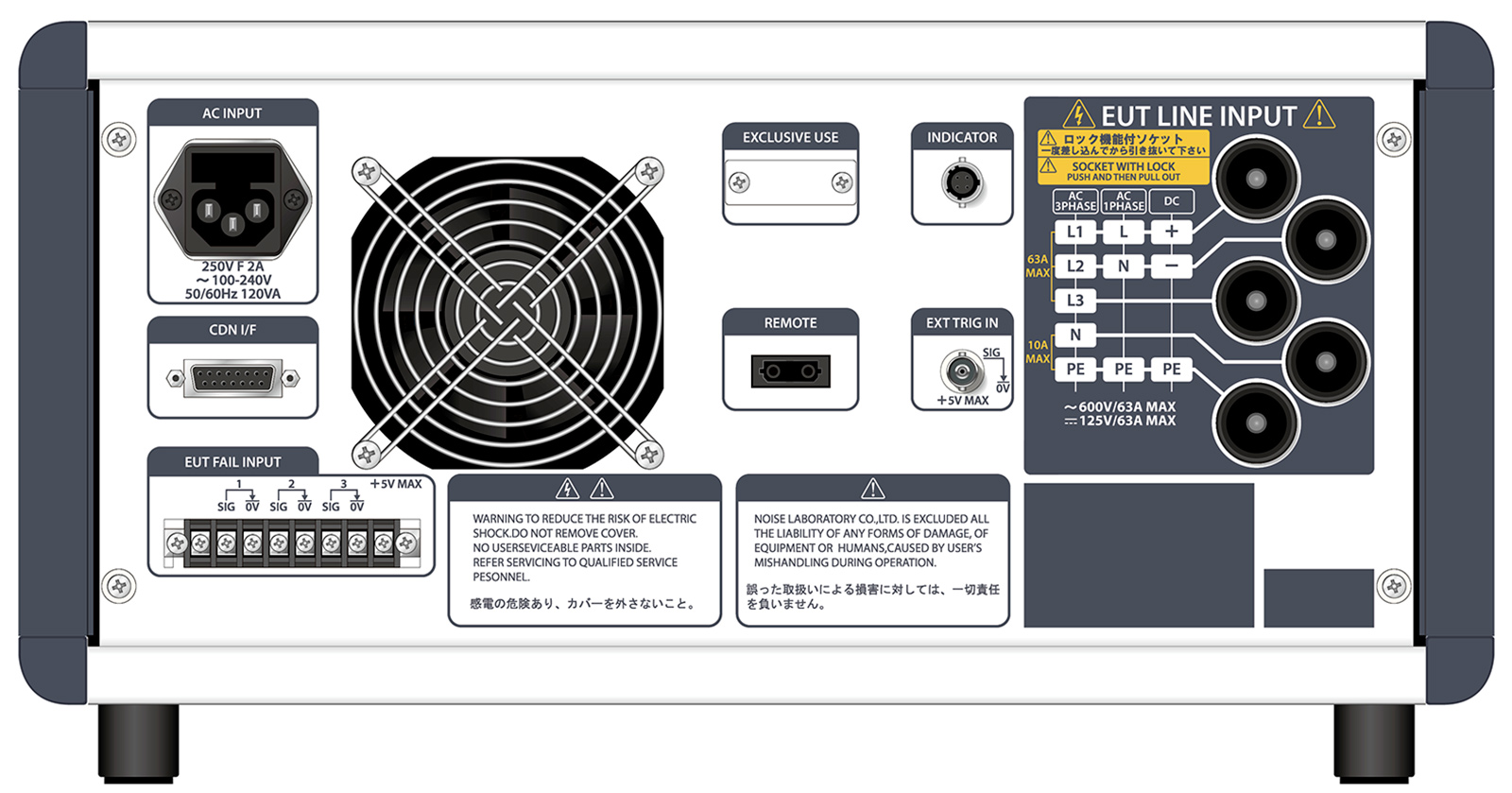

■ リアパネル

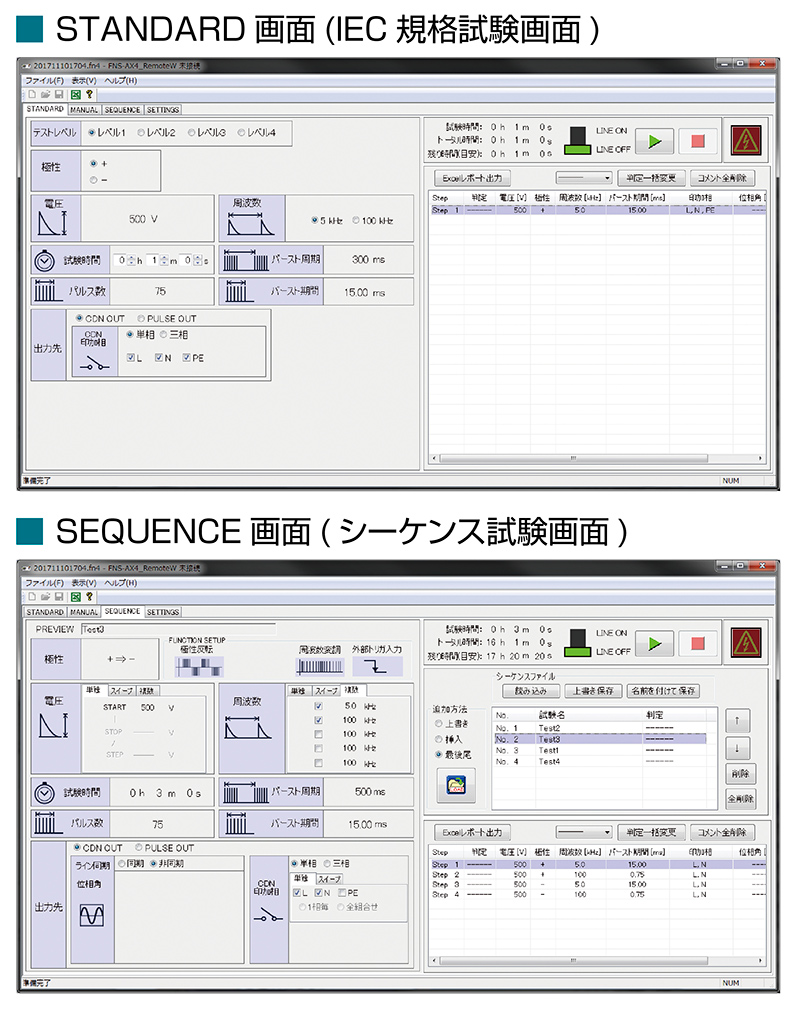

Windowsソフトウェア

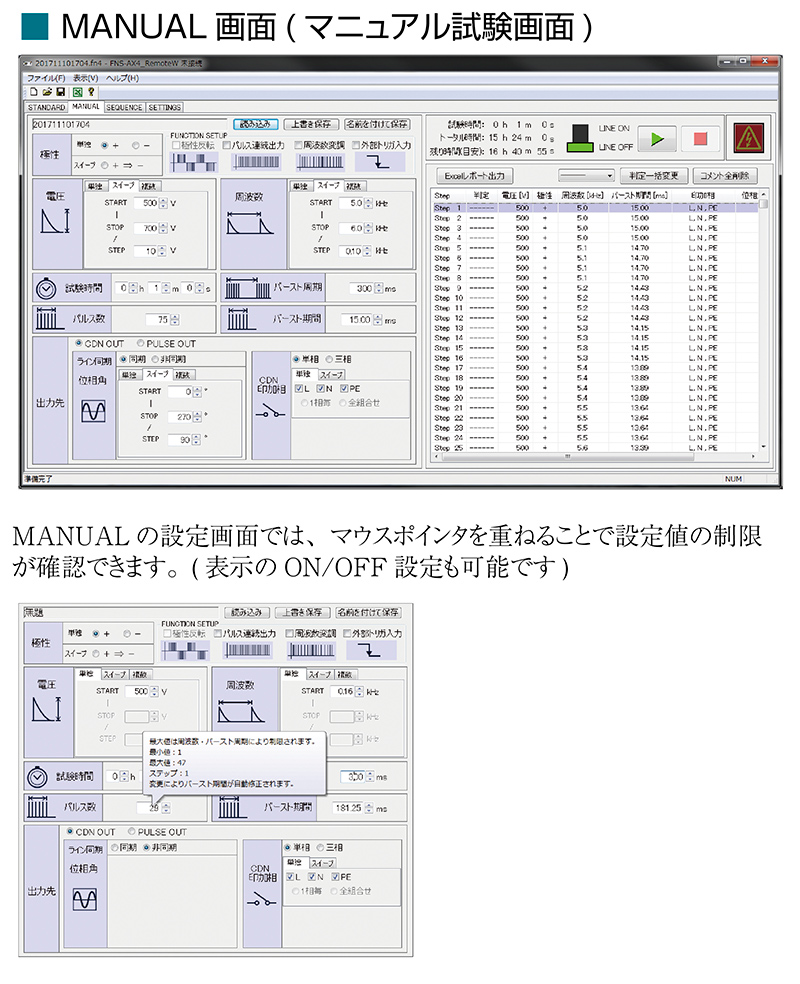

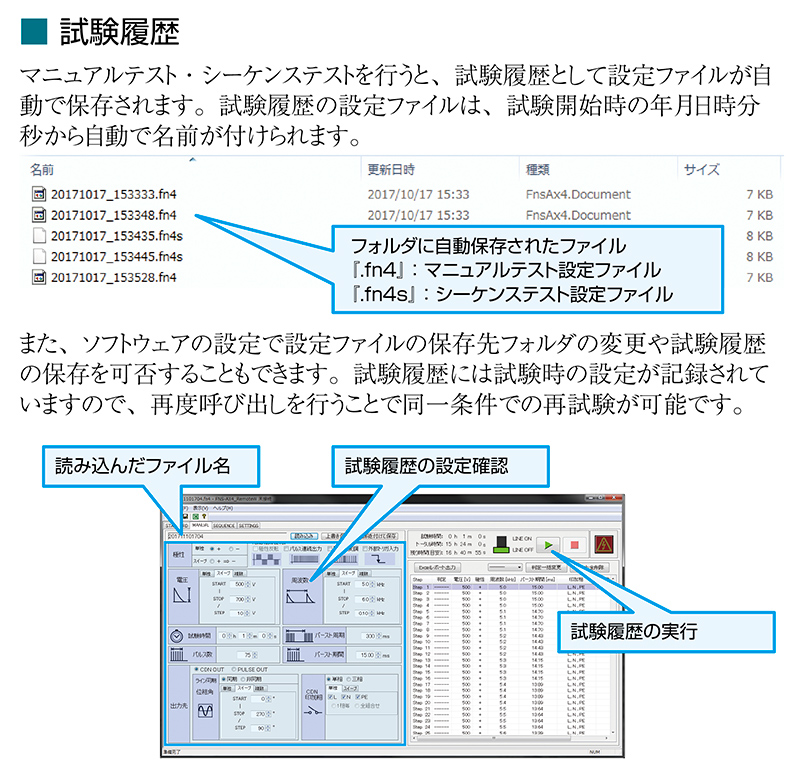

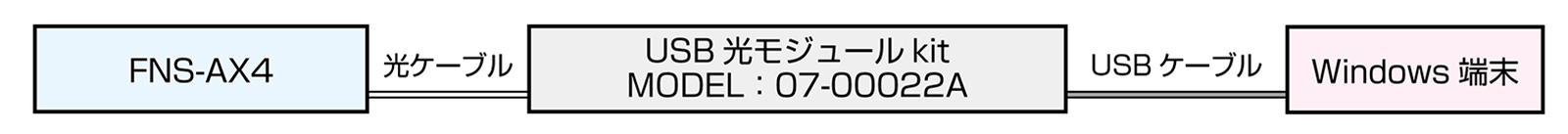

オプションのUSB光モジュールkit（MODEL：07-00022A）を用いることでWindowsPCよりリモート制御ができ、試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。

read more

Windowsソフトウェア

オプションのUSB光モジュールkit（MODEL：07-00022A）を用いることでWindowsPCよりリモート制御ができ、試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。

back to list

詳細仕様

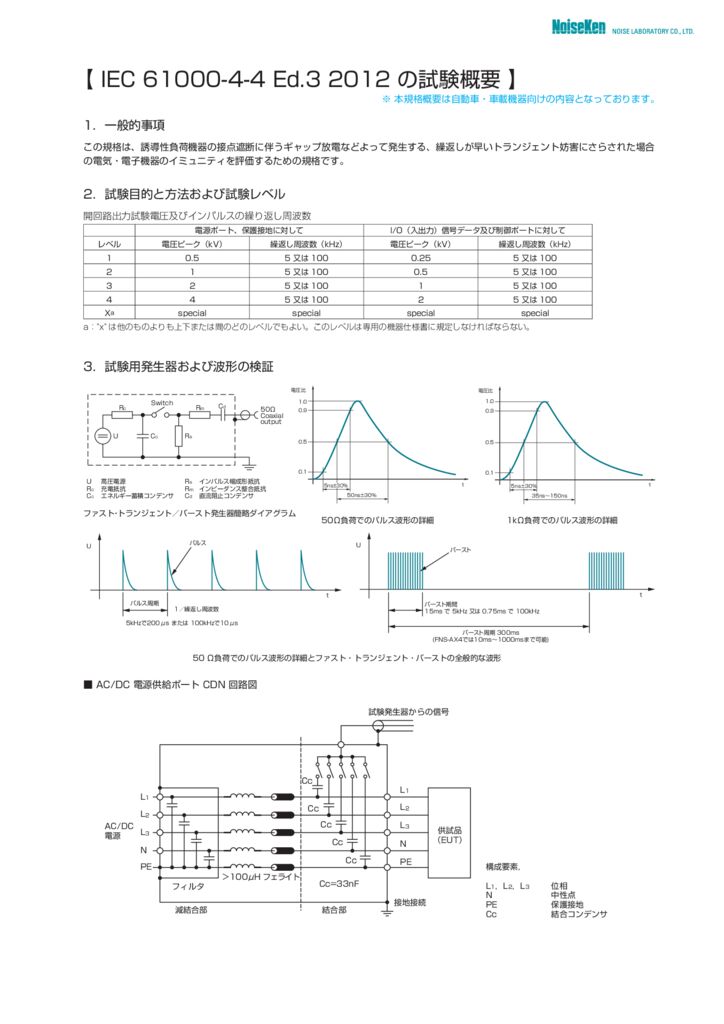

IEC 61000-4-4 Ed.3規格準拠。
プリチェック機能を搭載。始業前の点検が簡単になりました。
ノーマルモード試験対応。市場でのトラブル事例を考慮した試験ができます。（オプション）
EUTの接続を簡単にするコンセントボックスを採用。（オプション）
従来品に比べ、サイズがコンパクトになりました。（体積比で約67%）
電源ケーブルの接続ミスを減らす、判り易いパネル表示。
Windows対応のソフトウェア制御。（オプション）

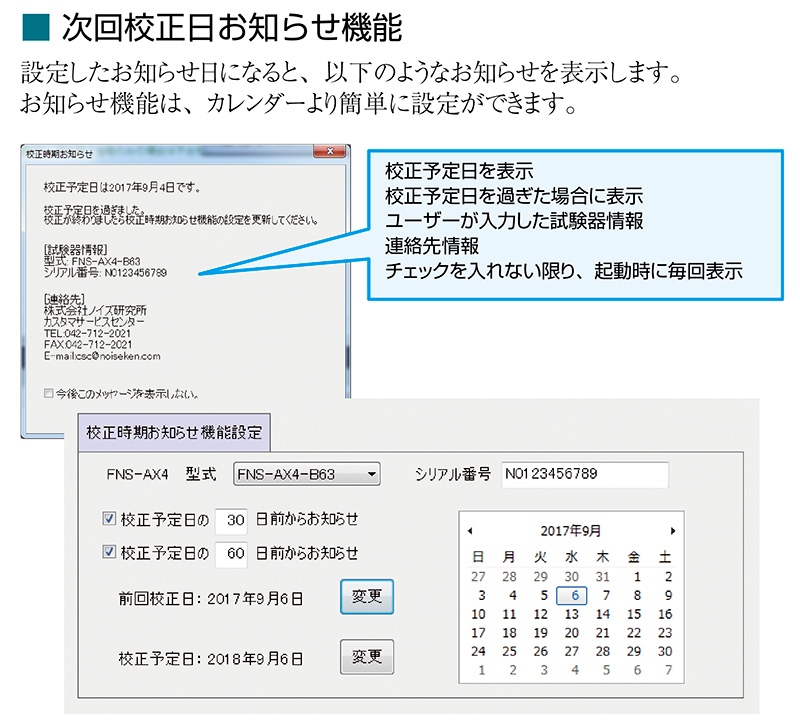

次期校正日をお知らせできます。（Windowsソフトのみ）
多言語対応で操作性の良い液晶画面を採用。
最大5kV の出力電圧、最大2MHz のパルス周波数の採用により、規格試験レベル以上の見極めができます。
CDN容量は単相タイプAC240V20A、単・三相タイプはAC600V63Aに容量アップし、より多くのEUTの電力容量に対応しました。
大容量CDN(100A 又は150A)で様々なEUTへの重畳試験ができます。（オプション）

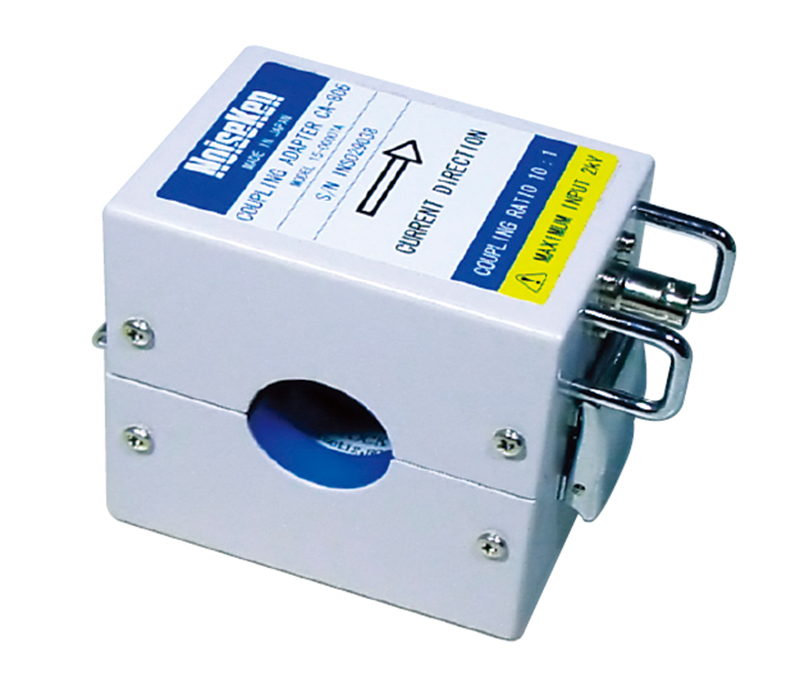

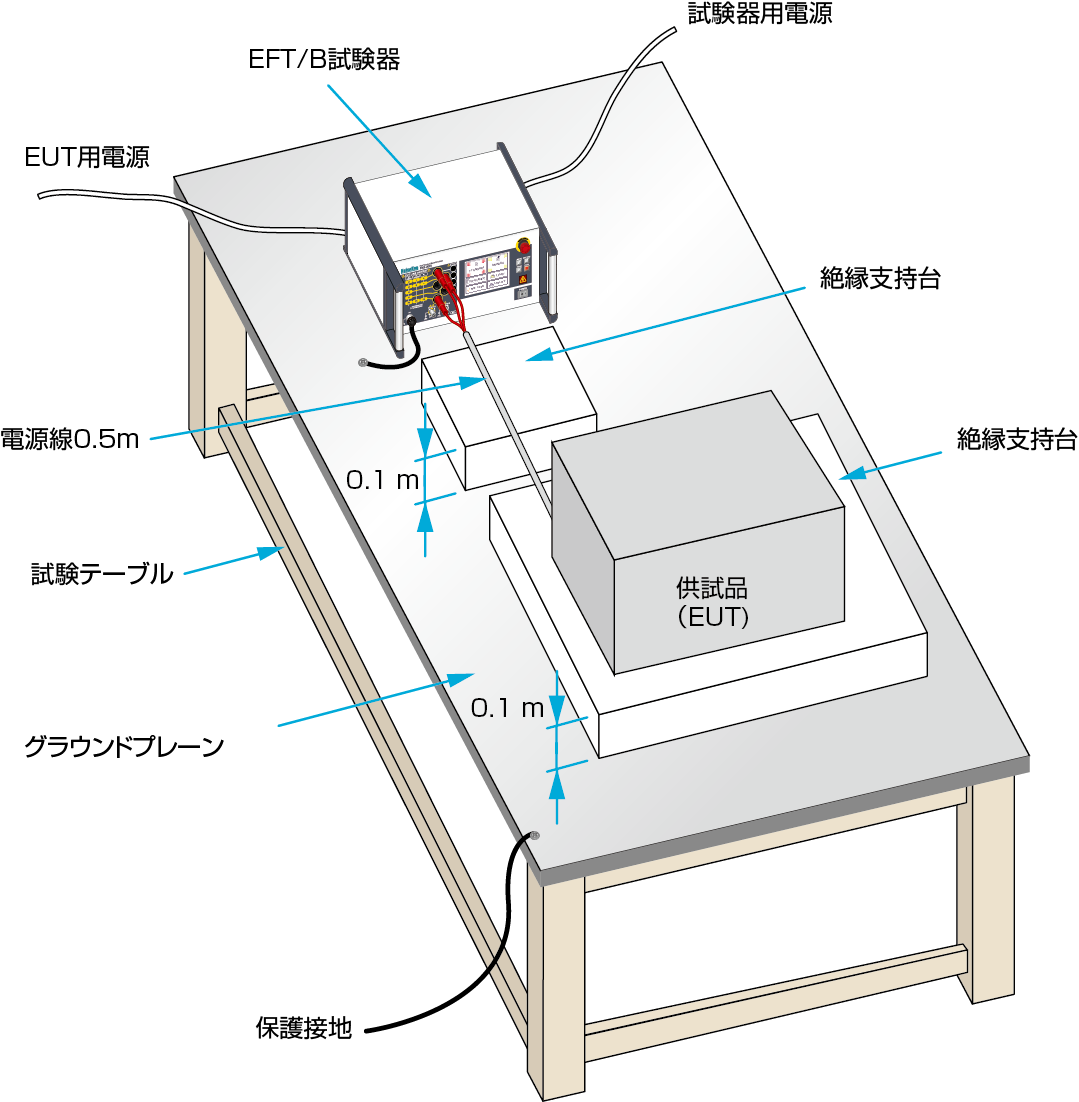

カップリングクランプやEMSプローブキットなどを使用し、信号線への試験や基板上でのノイズ耐性評価ができます。

■発生部仕様

項目	仕　様　／　機　能
出力電圧	200〜5000V　10Vステップ
極性	正または負
パルス周波数	0.1kHz～2000kHz 0.1kHz ～ 1kHz /0.01kHz ステップ許容差 ±5%　1.0kHz ～ 10kHz /0.1kHz ステップ許容差 ±5% 10kHz ～ 100kHz /1kHz ステップ許容差 ±5%　100kHz ～ 1000kHz /10kHz ステップ許容差 ±5% 1000kHz ～ 2000kHz /100kHz ステップ誤差 ±10%　（連続出力時は電圧により制限があります）
パルス数	1～1000 /1ステップ　設定制限：1 バースト内、１パルス/ms（パルス周波数1kHz以上）
バースト期間	次の計算式による　（パルス数）/（パルス周波数）　直接入力によるバースト期間の指定可能範囲：0.01～999ms
バースト周期	10～1000ms ±10％ 10msステップ（極性反転時は500ms～）
極性反転機能	バースト周期毎、極性を正/負交互に出力する　設定条件：バースト周期が500ms以上で且つ、バースト休止期間　［（バースト周期)－(バースト期間）］が100ms以上あること最長試験時間：10分
パルス連続出力	～1000V 10kHz以下　～2000V 4kHz以下　～5000V 1kHz以下　いずれも最長試験時間：10分
周波数変調	設定周波数から約-10%の間で連続的に周波数を変化させる。変調波は約20Hzの三角波
外部トリガ	外部からのトリガ入力に同期して1バーストを出力する　トリガ信号入力仕様：Hi(+5V)→Lo(0V)で１バースト出力
パルス波形（50Ω負荷時）	パルスピーク電圧：（設定電圧/2） ±10％　立上り時間：5ns ±30%　パルス幅：50ns ±30%
パルス波形（1kΩ負荷時）	パルスピーク電圧：（設定電圧×0.95）±20％　立上り時間：5ns ±30%　パルス幅：35～150ns
直流阻止コンデンサ	10nF ±20%

■CDN部仕様

項目	仕　様　／　機　能
電源容量	A20モデル：単相AC240V/20A， DC125V/20A（ただしPEは10A） B63モデル：三相AC600V/63A， DC125V/63A（ただしN/PEは10A）
印加相	A20モデル：L/N/PE　B63モデル：L1/L2/L3/N/PE　単線、全線、各相個別に指定可能
結合モード	コモンモード　オプション使用でノーマルモード印加可能
入出力形式	φ6 mm セイフティソケット
結合コンデンサ	33nF
出力波形規定	パルスピーク電圧：（設定電圧）/ 2 ±10％　立上り時間：5.5ns ±1.5ns　パルス幅：45ns ±15ns 設定電圧±4000V，周波数5kHz～100kHzで規定
入力残留電圧	設定パルス電圧の10％以下　EUTライン入力は50Ω終端、ライン出力は開放で規定
AC ライン同期	同期、非同期の設定が可能　設定位相角：0～360°±10° 1°ステップ　同期可能電圧：AC85Vから定格電圧まで基準とする位相：L-N間（A20 モデル）　L1-L2 間（B63モデル）

■その他仕様

項目	仕　様　／　機　能
非常停止	プッシュロック式スイッチ（試験停止、EUT ラインOFF）
EUT FAIL機能	試験中に外部からのFAIL信号（Hi→Lo）を検知 FAIL信号仕様　VLO：0V， VHI：+5V　検知後の動作は、試験停止/一時停止から選択　FAIL入力は3チャンネル
外部インターフェース	REMOTE(外部制御PC使用時), CDN I/F(外部接続CDN使用時), INDICATOR(警告灯、表示灯使用時), EUT FAIL INPUT(EUT誤動作発生時の試験一時停止など)
添付品	電源ケーブル　SGケーブル　ライン入力ケーブル　出力ケーブル　波形確認コネクタ　同軸ケーブル　取扱説明書　添付品バック
動作環境	温度 15～35℃ 相対湿度25～75％
外形寸法／重量	W430×H199×D370mm （突起含まず）　／　約14 kg（A20モデル）　約22 kg（B63モデル）
駆動電源	AC100～240V ±10％ 50/60Hz 約120VA
