特徴

• • 最大電圧1.5kVを出力できます。
  • 繰返し周期0.4Hz〜400Hzまで可変できます。
  • 出力抵抗50〜200Ωまで可変できます。（10Ωstep）

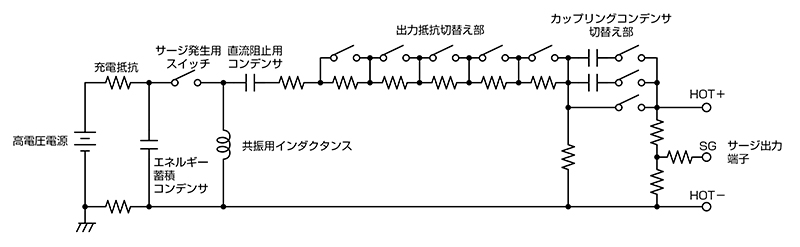

  ■内部回路



  ■出力波形

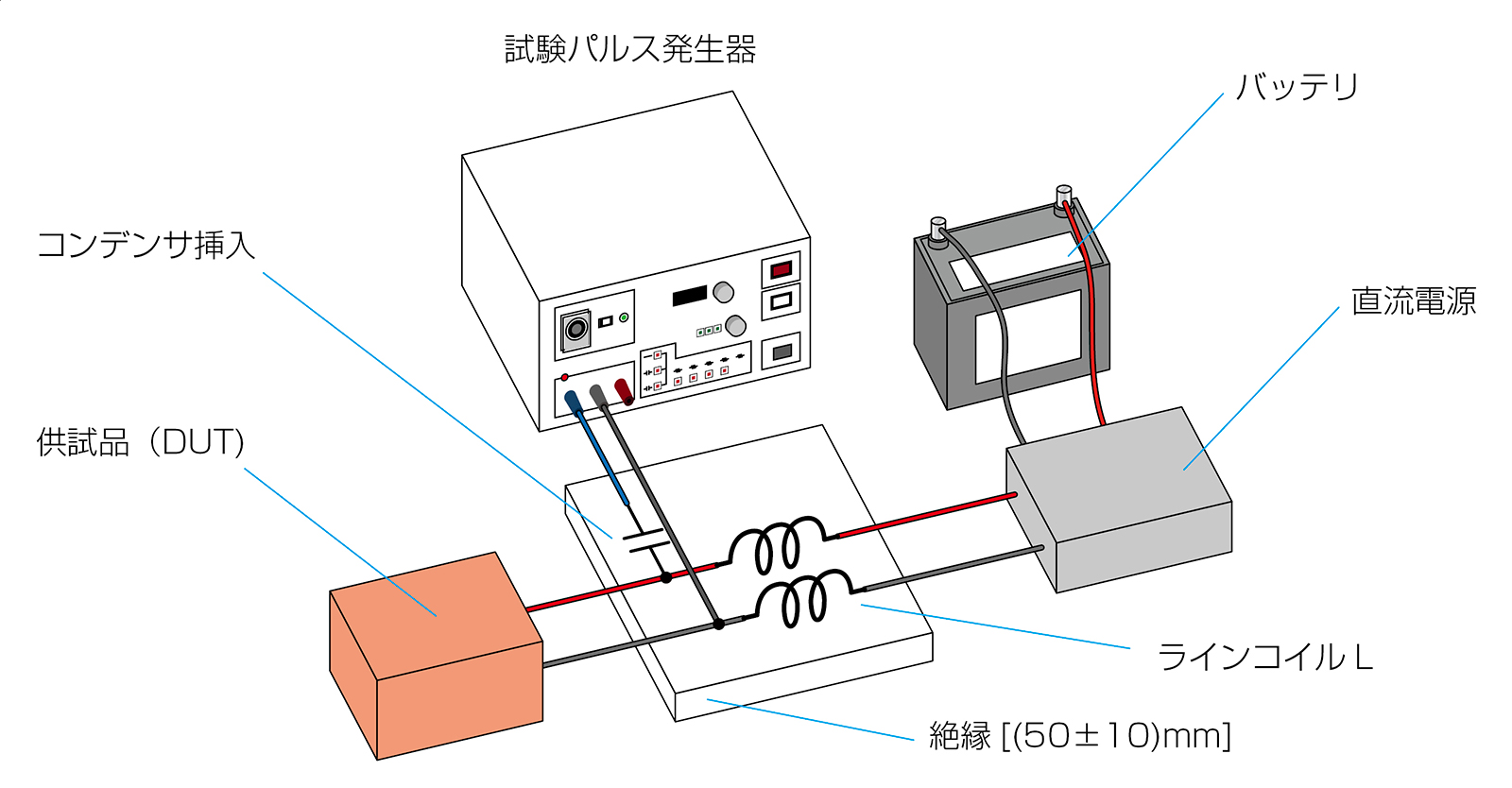

  ■試験方法（イメージ）




  減衰振動波形を用いた試験例
  ①グラウンド板の枠外に本試験器（以降、本体とします）を置きます。
  ②本体背面部のAC INに添付品のコードを接続します。
  ③本体HOT端子とグラウンド端子に供試品接続用ケーブルを接続し（HOT側にはコンデンサ挿入）、その反対側を試験するハーネスへ接続します。
  ※接続用ケーブルはお客さまにてご用意ください。
  ④本体正面コントロール部で印加電圧などの諸条件を設定し試験を実行します。
