減衰振動波試験器 低周波減衰振動波試験器（減衰振動波イミュニティ試験） SWCS-900 series
減衰振動波試験器は、スイッチなどの開閉器がON/OFF時に発生する繰返しの速い高周波のノイズを模擬して発生し、電子・電気機器の耐性を評価する試験器です。SWCS-900-1Mは電力規格B-402（2007）およびIEC 61000-4-18（Ed.1.0）規格に準拠した試験を行うことができます。
特徴
-
- IEC 61000-4-18（2006）規格に準拠した試験ができます。
- 最大3kVの電圧を出力し、余裕のある試験ができます。
- タッチパネルの採用で視認性に優れた設定画面。
- 試験器内部でコモンモード／ノーマルモードの切替えや、印加相の切替ができます。
- 電源ラインCDN(AC240V/DC125V 20A)を内蔵しています。
- 大容量CDNを組み合わせることができます。（オプション）

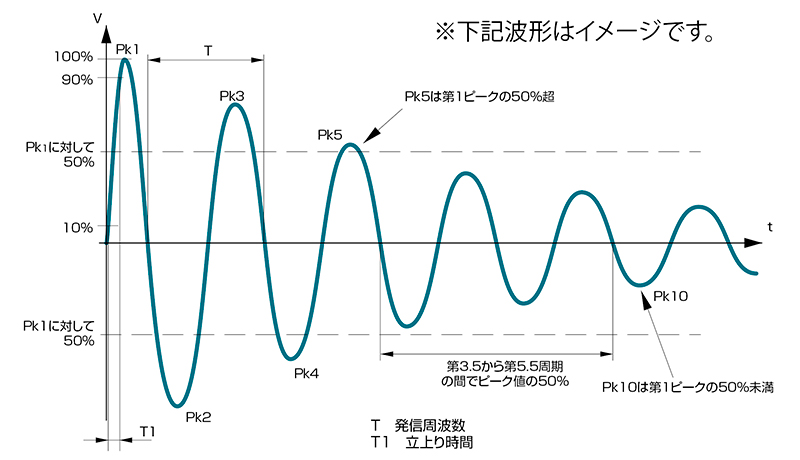

■出力波形イメージ

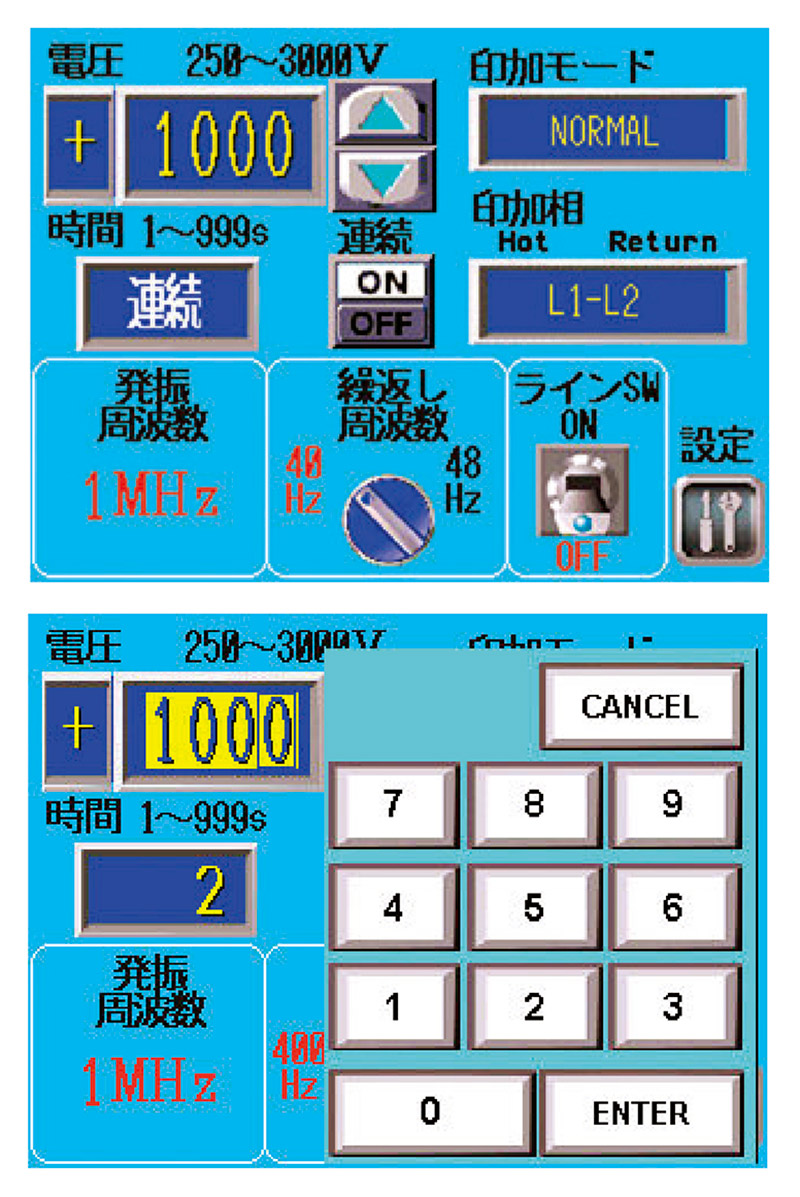

■ソフトウェア操作画面（イメージ）
詳細仕様
■仕様
項 目 SWCS-900-1M 仕 様 SWCS-900-100k 仕 様 出力波形 低周波減衰振動波（Slow Damped Oscillatory Wave）フローティング出力 出力電圧 250V ～ 3000V ±10% 1Vステップ 短絡電流 1.25A ～ 15A±20% 発振周波数 1MHz±10% 100kHz±10% 繰返し周波数 400 / 480 Hz±1%
400Hz=8回／商用周波数50Hzの1周期（非同期）
480Hz=9.6回／商用周波数50Hzの1周期（非同期）
400Hz=6.7回／商用周波数60Hzの1周期（非同期）
480Hz=8回／商用周波数60Hzの1周期（非同期）40 / 48 Hz±1%
40Hz=8回／商用周波数50Hzの1周期（非同期）
48Hz=9.6回／商用周波数50Hzの1周期（非同期）
40Hz=6.7回／商用周波数60Hzの1周期（非同期）
48Hz=8回／商用周波数60Hzの1周期（非同期）電圧波形減衰率 第5ピークは第1ピークの50%超、第10ピークは第1ピークの50%未満（第3.5から第5.5周期の間でピーク値の50%） 立上り時間 75ns ±20%（10%－90%間） 出力インピーダンス 200Ω±20% 出力極性 正極性、または負極性 印加時間 1s ～ 999s ±0.05s（1sステップ）及び連続 結合コンデンサ 0.5µF±20% CDN電源容量 単相/三相AC240V20A もしくはDC125V20A 印加相 ノーマルモード L1 / L2 / L3 / N相間
コモンモード L1 / L2 / L3 / N相－PE間、L1,L2,L3相同時印加－PE間、L1,L2,L3,N相同時印加－PE間減結合コイル 1.5mH以下 駆動電源 AC100V～240V ±10% 50/60Hz 消費電力 150VA 以下 動作温度範囲 15℃～35℃ 外形寸法 (W)430mm×(H)515mm×(D)500mm（突起部を含まず） 重量 約 53 kg ■添付品
商品名 数 量 ACコード 1本 機器電源用予備ヒューズ 2本 EUTライン予備用ヒューズ 4本 波形確認用冶具（200Ω終端抵抗+編組線 40cm） 1式 取扱説明書 1冊 添付品用バッグ 1個 Contactお問い合わせ
-
