RF関連製品 フリーチョイスアンテナマスト
組み合せ自由自在のアンテナマスト

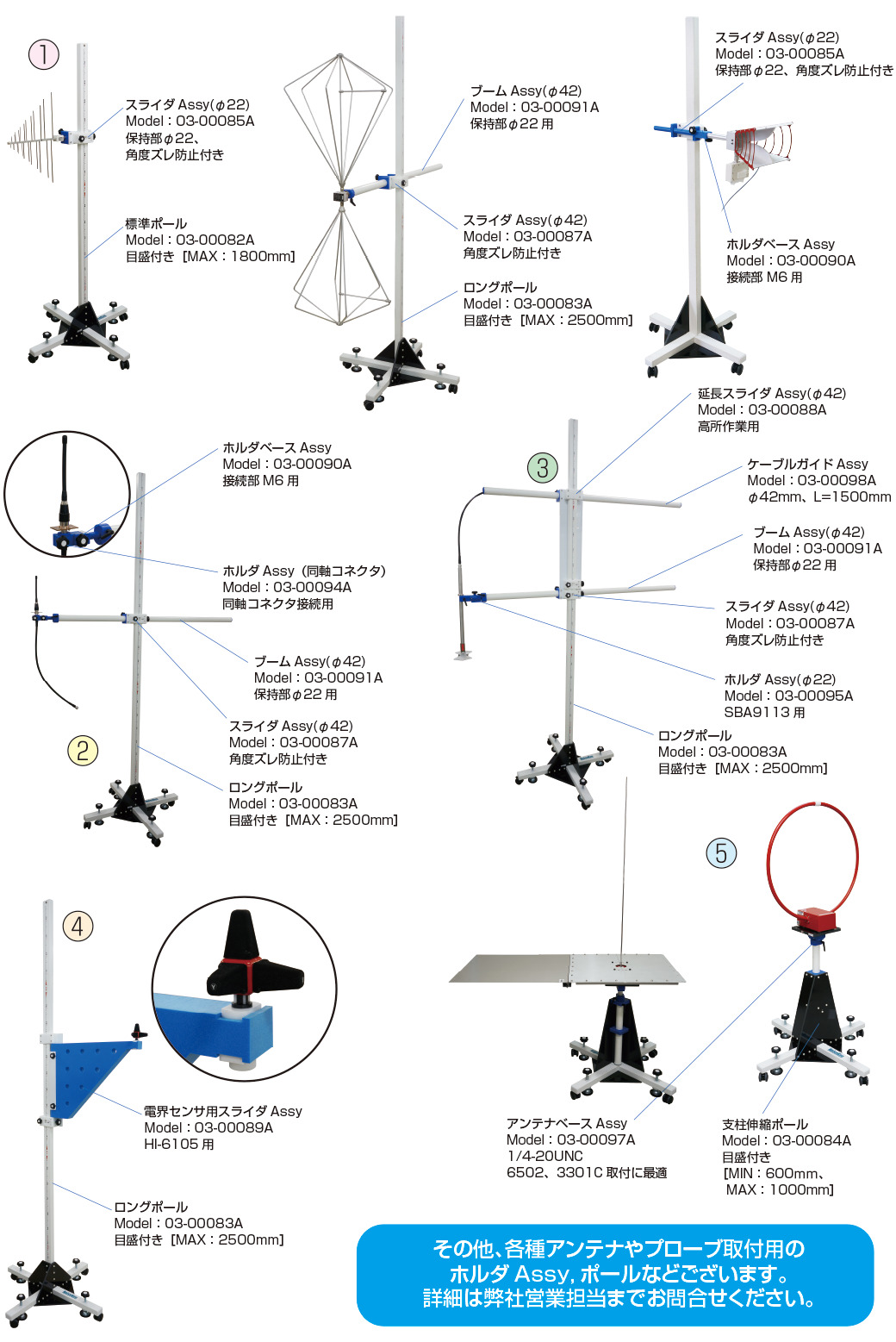

フリーチョイスアンテナマストは、各種アンテナや電磁界プローブ、センサなどを取り付けることができるアンテナマストです。下記はパーツを組み合わせて構築をした一例です。個々のパーツはそれぞれ単品でご購入いただけます。
特徴
-
関連情報
詳細仕様
写真番号 モデル名 品名 概略仕様 ① 03-00082A
03-00085Aアンテナマスト
(φ22 各種バイコニカル
/ログペリアンテナ用)H:1800mm(ポール高)
目盛付き標準ポール
例:BBA9106 USLP9143B03-00082A
03-00087A
03-00091A
03-00090A
03-00093Aアンテナマスト
(7604 13.3cmループアンテナ用)H:1800mm(ポール高)
目盛付き標準ポール
角度調整可能、
1/4-20 カメラネジ② 03-00082A
03-00087A
03-00091A
03-00090A
03-00094Aアンテナマスト
(各種ヘリカルアンテナ用)H:1800mm(ポール高)
目盛付き標準ポール
角度調整可能、
N(オス)型コネクタケーブル対応③ 03-00083A
03-00087A
03-00088A
03-00091A
03-00095A
03-00098Aアンテナマスト
(420NJ用)H:2500mm(ポール高)
目盛付きロングポール
アンテナ角度微調可能、
高所作業用ボード付03-00082A
03-00087A
03-00091A
03-00096Aアンテナマスト
(NKU07M32G用)H:1800mm(ポール高)
目盛付き標準ポール④ 03-00083A
03-00086A
03-00089A電界センサーマスト
(HI6105用)H:2500mm(ポール高) ➄ 03-00084A
03-00097Aアンテナマスト
(6502 60cmループアンテナ,
3301C ロッドアンテナ用)H:600mm~1000mm
(アンテナベース高)
支柱伸縮ポール、
1/4-20 カメラネジ
モデル名 品名 概略仕様 03-00082A 標準ポール 目盛付 MAX:1800mm 03-00083A ロングポール 目盛付 MAX:2500mm 03-00084A 支柱伸縮ポール 目盛付 MIN:600mm MAX:1000mm 03-00085A スライダAssy(φ22) 角度ズレ防止付 03-00086A 延長スライダAssy(φ22) 高所作業用 03-00087A スライダAssy(φ42) 角度ズレ防止付 03-00088A 延長スライダAssy(φ42) 高所作業用 03-00089A 電界センサ用スライダAssy HI6105用 03-00090A ホルダベースAssy 接続部M6用 03-00091A ブームAssy(φ42) 保持部φ22用 03-00093A ホルダAssy(1/4-20) 磁界コイル7604用 03-00094A ホルダAssy(同軸コネクタ) 同軸コネクタ接続用 03-00095A ホルダAssy(φ22) SBA9113用(420NJ) 03-00096A ホルダAssy(φ28) NKU07M32G用 03-00097A アンテナベースAssy 6502,3301C用 03-00098A ケーブルガイドAssy φ42 L=1500mm 03-00115A ホルダAssy(φ33) Contactお問い合わせ
-
