雷サージ試験器 雷サージ試験器 LSS-FE01 Series
見やすく、使いやすく。さらに安全に。
LSS-FE01シリーズは、落雷による大地の電位変動により配電線や通信線に誘導された
『高エネルギーの誘導雷ノイズ』を模擬的に発生し、電子機器の耐性を評価する試験器。
LSS-F03シリーズ(15kVモデル)のエントリーモデルです。(最大出力電圧6.6kV)
特徴

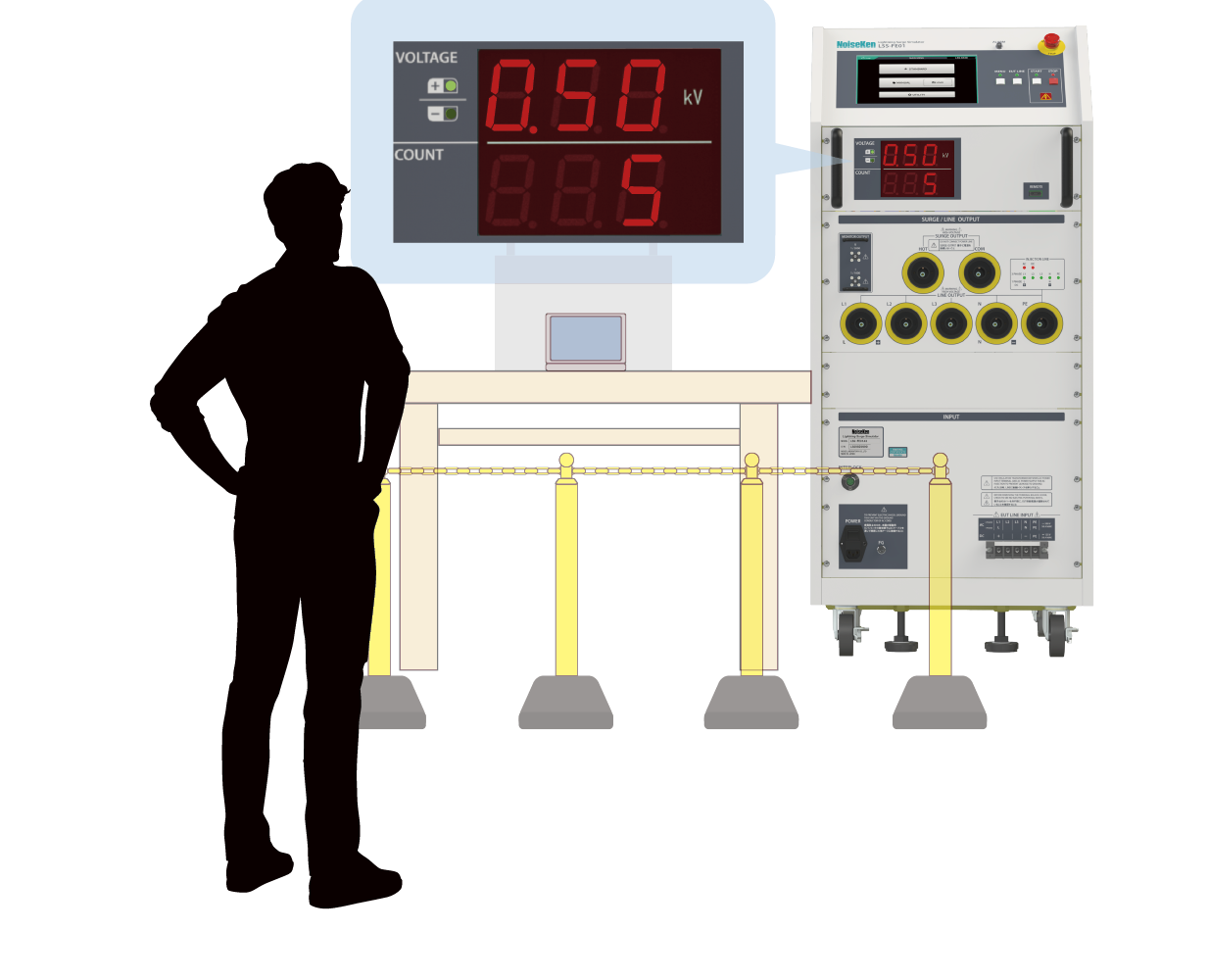

見やすい～わかりやすい抜群の視認性～
read moreフロントパネルには離れた場所からでも瞬時に試験状態を把握できる表示パネルを搭載し、よりユーザー視点を追求したモデルになりました。危険な試験でも、試験器との距離をとった試験状況が確認可能です。
フロントパネルには離れた場所からでも瞬時に試験状態を把握できる表示パネルを搭載し、よりユーザー視点を追求したモデルになりました。危険な試験でも、試験器との距離をとった試験状況が確認可能です。

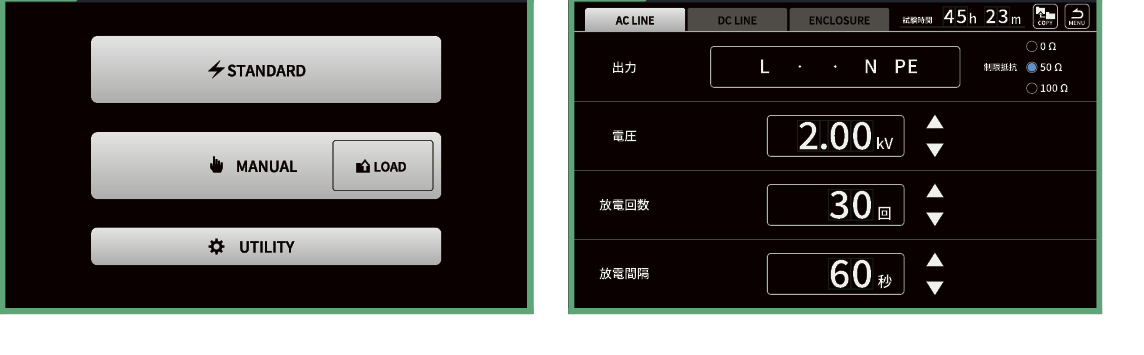

使いやすい～簡単操作の大画面タッチパパネル～
read more10.1インチLCDモジュールの大画面操作パネルを採用。当社比最大サイズの操作パネルによる抜群の視認性と当モデル用に最適化されたUIによる確かな操作性により、より試験設定の効率化を実現しました。また、立った状態でも座った状態でも操作可能な高さに設計されています。
10.1インチLCDモジュールの大画面操作パネルを採用。当社比最大サイズの操作パネルによる抜群の視認性と当モデル用に最適化されたUIによる確かな操作性により、より試験設定の効率化を実現しました。また、立った状態でも座った状態でも操作可能な高さに設計されています。

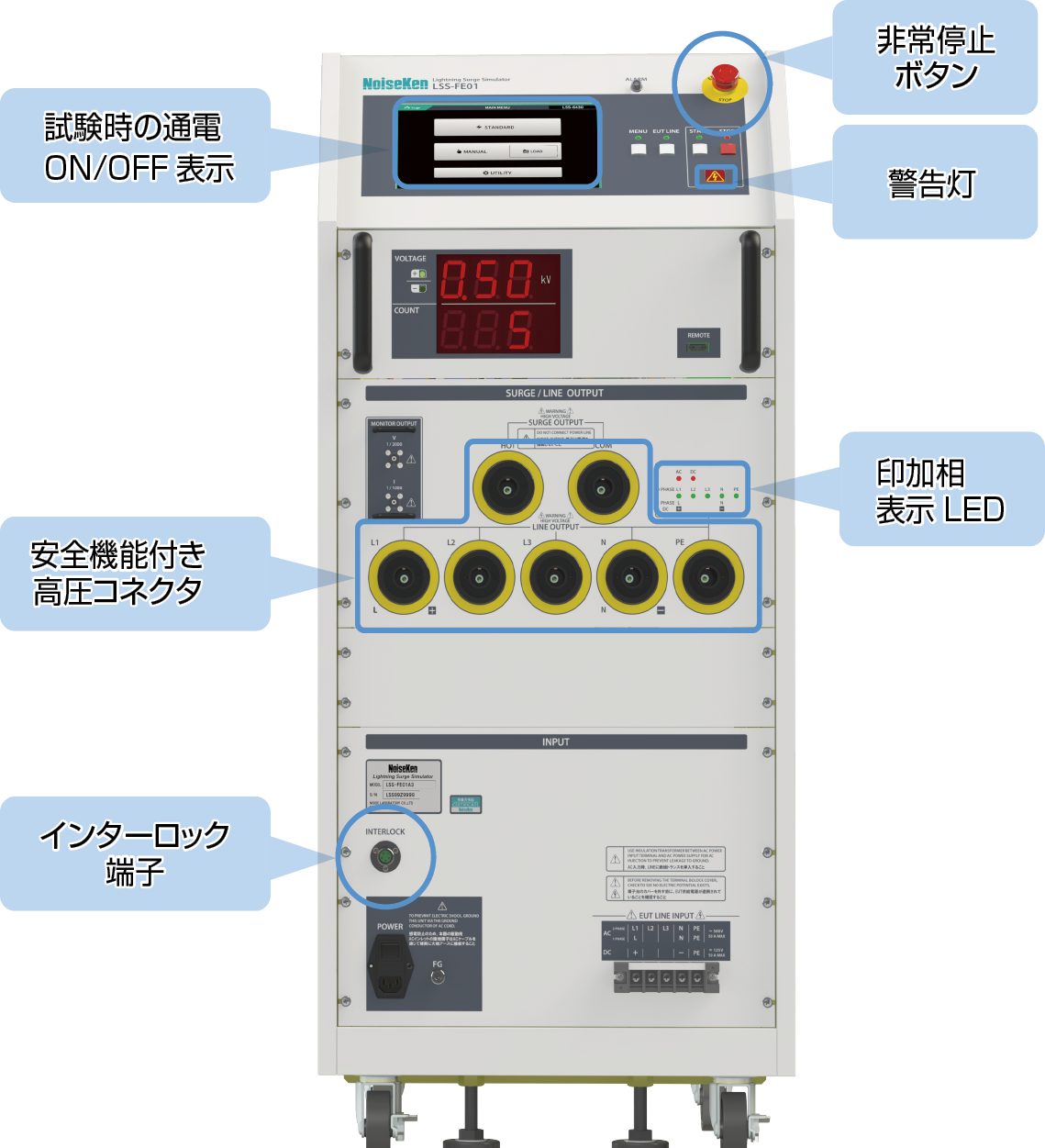

さらに安全に～抜群の安定性・信頼性～
read moreエントリーモデルでありながら、当社で長年の実績を誇るLSS-F03シリーズ（15kVタイプ）から、安全性に優れた機能を継承しています。 本製品は、高出力試験における安全性を最優先に設計されており、安全機能付き高圧コネクタ、インターロック端子、接続漏れ検知機能を搭載し、雷サージ試験時の高出力放電による作業者へのリスクを大幅に低減。現場での高い信頼性と安心を提供します。
エントリーモデルでありながら、当社で長年の実績を誇るLSS-F03シリーズ（15kVタイプ）から、安全性に優れた機能を継承しています。
本製品は、高出力試験における安全性を最優先に設計されており、安全機能付き高圧コネクタ、インターロック端子、接続漏れ検知機能を搭載し、雷サージ試験時の高出力放電による作業者へのリスクを大幅に低減。現場での高い信頼性と安心を提供します。

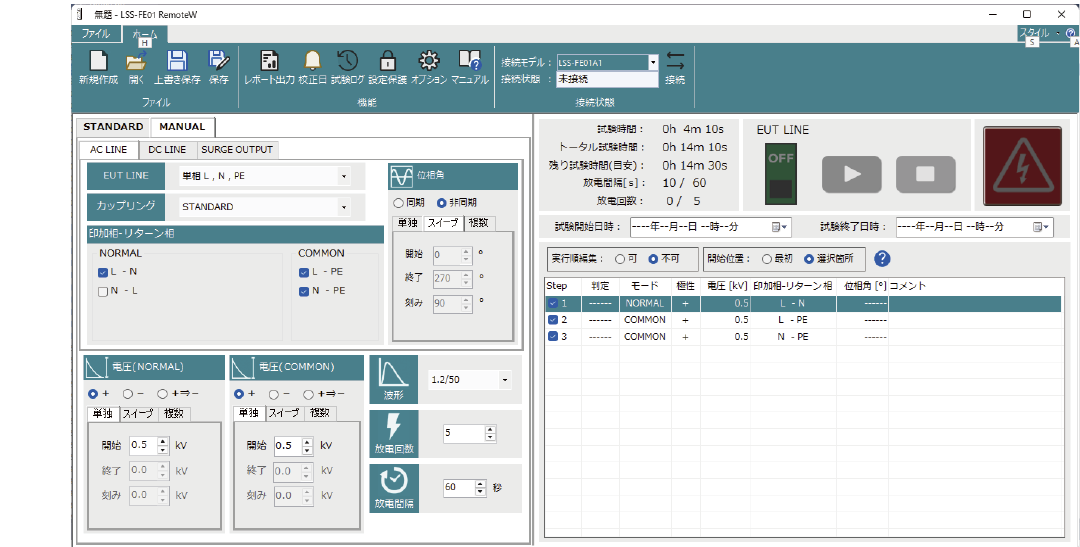

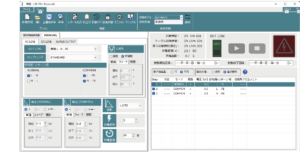

試験設定・操作を楽に～専用ソフトによるリモート制御～
read more試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。 ※本機能はオプション（LSS-FE01 Series RemoteW MODEL:14-00075A）です。
試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。
※本機能はオプション機能（LSS-FE01 Series RemoteW MODEL:14-00075A）となります。
複雑な試験条件、合否判定、製品仕様を自動で整理し、定型フォーマットでのレポートとして簡単に出力。これにより、担当者ごとの作成ルールや確認作業がなくなり、レポート作成時間が大幅に削減されます。個々に作成された多様なフォーマットによる煩雑なデータ管理から解放され、業務効率とデータ信頼性が飛躍的に向上します。

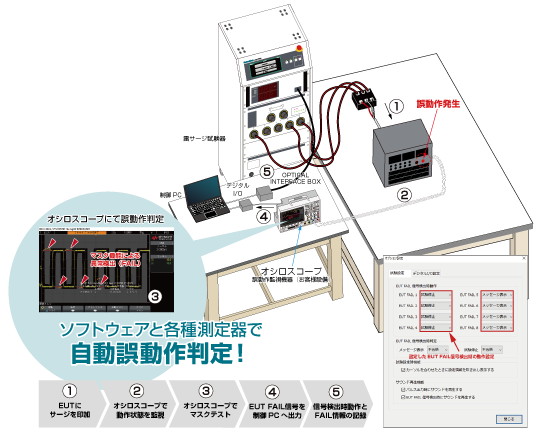

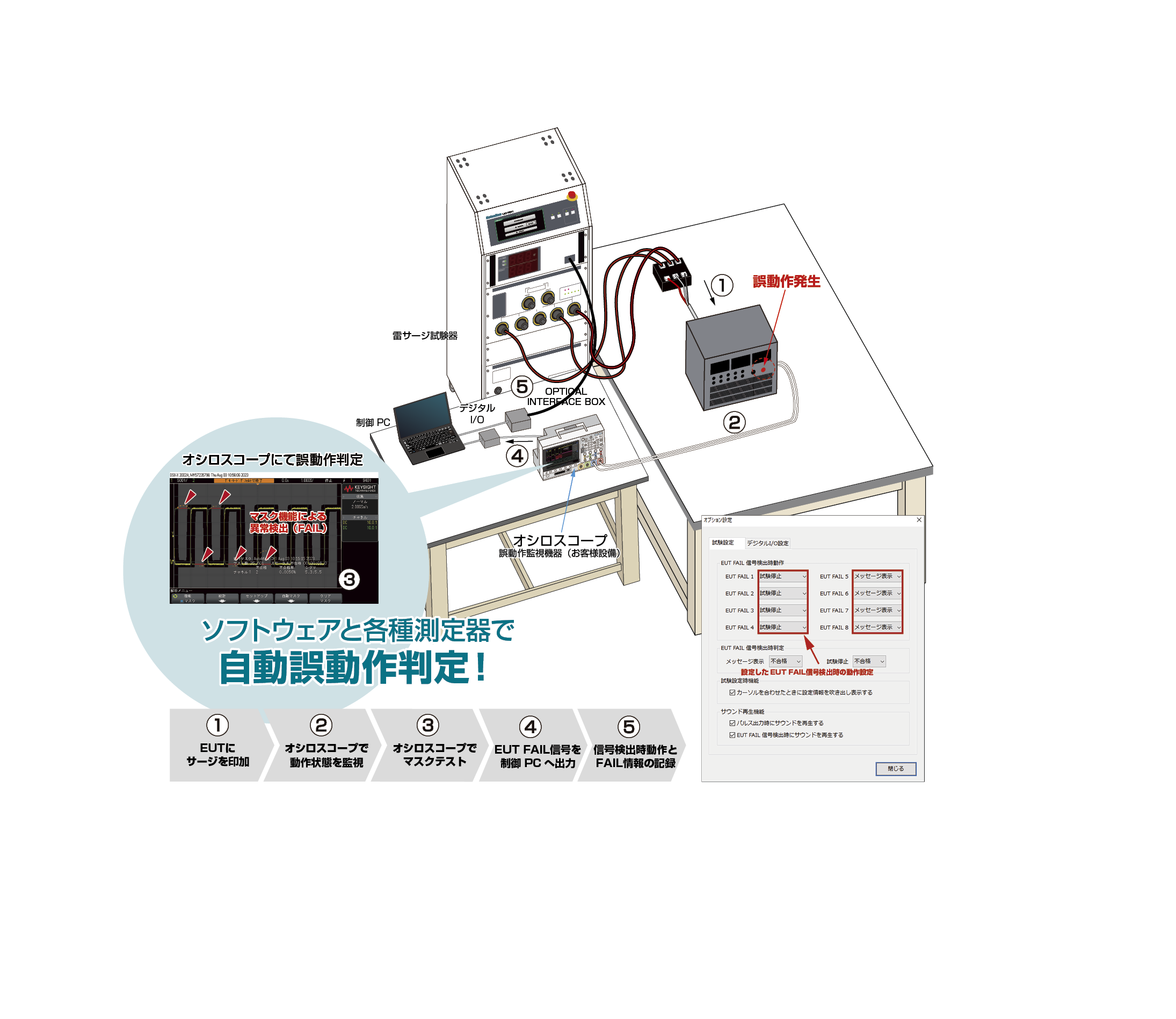

誤動作判定を自動化。試験を楽に～リモートソフトによる誤動作判定機能～
read more従来は試験者が目視で誤動作を確認していましたが、オシロスコープや画像判定装置と連携し、FAIL信号を介してソフトウェアへ自動記録することが可能になりました。 これにより、各試験状態での判定結果を正確に記録でき、試験者の負担軽減だけでなく、試験の信頼性と効率も大幅に向上します。 EUT FAIL信号はオプションのNI社製デジタルI/Oを使用することにより、最大８個まで検出することができます。
従来は試験者が目視で誤動作を確認していましたが、オシロスコープや画像判定装置と連携し、FAIL信号を介してソフトウェアへ自動記録することが可能になりました。
これにより、各試験状態での判定結果を正確に記録でき、試験者の負担軽減だけでなく、試験の信頼性と効率も大幅に向上します。
EUT FAIL信号はオプションのNI社製デジタルI/Oを使用することにより、最大８個まで検出することができます。

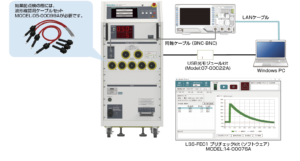

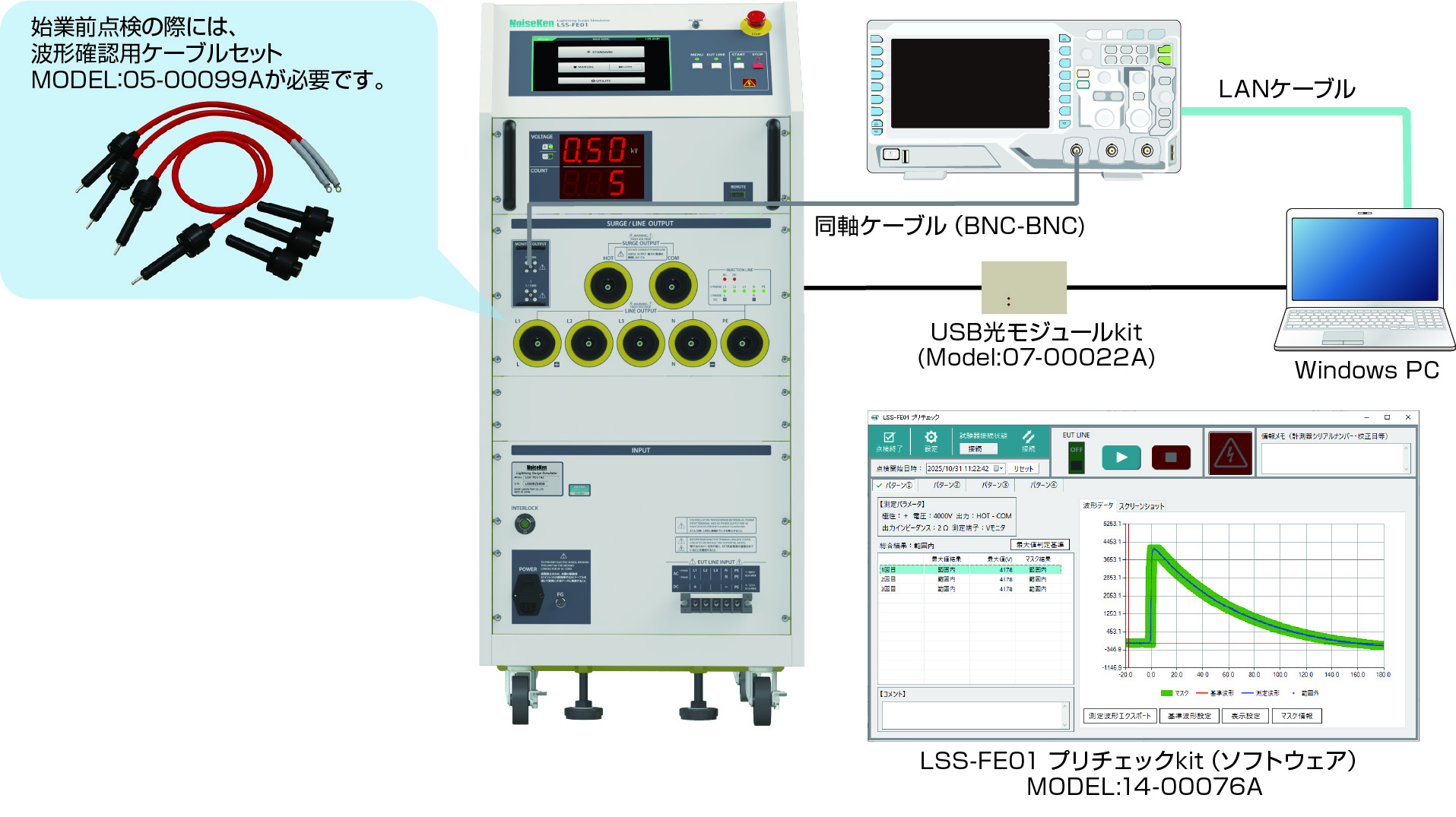

始業前点検を簡単に～安心のプリチェックkit(ソフトウェア)～
read moreIEC 61000-4-5規格の波形観測では、電流サージ・電圧サージそれぞれに専用プローブの用意が必要です。観測のたびに複雑な配線や調整を伴うため、測定には多大な時間と手間を要していました。 「プリチェックkit」は、これら煩雑な作業を大幅に削減。より手軽な日常点検を可能にし、スムーズな試験運用をサポートします。 ※本機能はオプション（LSS-FE01 プリチェックkit MODEL:14-00076A）です。
IEC 61000-4-5規格の波形観測では、電流サージ・電圧サージそれぞれに専用プローブの用意が必要です。観測のたびに複雑な配線や調整を伴うため、測定には多大な時間と手間を要していました。 「プリチェックkit」は、これら煩雑な作業を大幅に削減。より手軽な日常点検を可能にし、スムーズな試験運用をサポートします。 ※本機能はオプション（LSS-FE01 プリチェックkit MODEL:14-00076A）です。
ポップアップタイトル
closeContactお問い合わせ
弊社製品の修理・点検・校正
カスタマーサービスセンター新規導入等のご相談・資料請求
製品お問い合わせフォーム
オプション
LSS-FE01 RemoteW MODEL:14-00075A

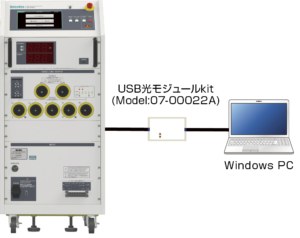

LSS-FE01シリーズをリモート制御する専用ソ
フトウェアです。
試験条件の設定・プログラム制御・誤動作判定
やレポートの作成をトータルで制御できます。
※LSS-FE01とPCの通信には別途、USB光モジュールkit MODEL:07-00022Aが必要です。
USB光モジュールkit MODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き
● 対応機種：LSS-F03 series
波形確認用ケーブルセット MODEL：05-00099A
本品はLSS-F03シリーズの電圧波形と電流波形を測定する際に使用する冶具です。
警告灯 MODEL：11-00017A
本製品は、LSS-F03シリーズに使用することが可能な警告灯です。
試験時に警告灯を点滅させる事で注意を促す事ができます。
● 対応機種：LSS-F03 series
安全防護柵 MODEL：11-00010A
雷サージ試験器に搭載しているインターロック機能との接続により、安全な試験環境を構築できます。
被試験体防護箱との併用で安全対策は万全となります。
被試験体用安全防護箱 MODEL：11-00006A
試験を行う際に供試品への接触を防止する為の防護箱です。
安全防護柵との併用により確実な安全対策ができます。
材質：透明アクリル
質量：約9kg
板厚：8mm
マルチコンセント付接続端子台（3P） MODEL：18-00048B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
単相２線 PE 付（耐圧4.5kV）
マルチコンセント付接続端子台（5P） MODEL：18-00058B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
三相4線 PE 付（耐圧4.5kV）
※マルチコンセントは単相用です。
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
絶縁トランス MODEL：TF-6503P
TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。
絶縁トランス MODEL：TF-2302P
TF-2302Pは最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。5P重畳出力用端子台 MODEL：18-00044A
出力をEUT に接続する為の中継端子台です。5ピン。3P重畳出力用端子台 MODEL：18-00047B
出力をEUT に接続する為の中継端子台です。3ピン。
ACライン入力ケーブル（単相） MODEL：05-00134A
雷サージ試験（LSS-F03単相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 3線 2m
● 対応機種：LSS-F03 series
ACライン入力ケーブル（三相） MODEL：05-00135A
雷サージ試験（LSS-F03三相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 4線 2m（1本）
FGケーブル 丸端子（Φ6-Φ5） 1線 2m （1本）
● 対応機種：LSS-F03 series
DCライン入力ケーブル MODEL：05-00136A
雷サージ試験（LSS-F03 Series）のDCのINPUTと直流電源等を接続するケーブルです。
端末未処理-丸端子（Φ5） 3線 2m
＊お客さまの所有する設備により異なるため、片端は端末未処理となります。
＊ケーブルはお客さまにて加工してください。
●対応機種：LSS-F03 series
高速通信線用重畳ユニット MODEL：F-130814-1004
本器は、IEC 61000-4-5規格に規定されている1000Mbit/sまでの 非シールド・対称高速通信線にサージ試験を行うことができます。
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
LSS-F03 RemoteW MODEL：14-00071A
LSS-F03 Series用のリモートコントロールソフトです。（Window10/Windows11 OS対応)
アレスタユニット MODEL：08-00012A
サージデカップリング用のアレスタユニットです。
重畳ユニット（AC600V･300A）
本器は雷サージ試験器LSS-F03シリーズと組み合わせ、AC600V･300A までの三相4線（L1,L2,L3,N）ラインへのノイズ重畳試験を行うことができます。
※ 本製品はカスタム仕様の製品となります。詳細はお問い合わせください。USB光モジュールkit MODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き
● 対応機種：LSS-F03 series
テレコム用波形確認ケーブルセット MODEL：05-00150A
テレコムライン用CDNからの出力波形を測定する際に使用する冶具です。
波形確認用ケーブルセット MODEL：05-00099A
本品はLSS-F03シリーズの電圧波形と電流波形を測定する際に使用する冶具です。
警告灯 MODEL：11-00017A
本製品は、LSS-F03シリーズに使用することが可能な警告灯です。
試験時に警告灯を点滅させる事で注意を促す事ができます。
● 対応機種：LSS-F03 series安全防護柵 MODEL：11-00010A
雷サージ試験器に搭載しているインターロック機能との接続により、安全な試験環境を構築できます。
被試験体防護箱との併用で安全対策は万全となります。被試験体用安全防護箱 MODEL：11-00006A
試験を行う際に供試品への接触を防止する為の防護箱です。
安全防護柵との併用により確実な安全対策ができます。
材質：透明アクリル
質量：約9kg
板厚：8mmマルチコンセント付接続端子台（3P） MODEL：18-00048B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
単相２線 PE 付（耐圧4.5kV）マルチコンセント付接続端子台（5P） MODEL：18-00058B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
三相4線 PE 付（耐圧4.5kV）
※マルチコンセントは単相用です。相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。絶縁トランス MODEL：TF-6503P
TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。絶縁トランス MODEL：TF-2302P
TF-2302Pは最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。5P重畳出力用端子台 MODEL：18-00044A
出力をEUT に接続する為の中継端子台です。5ピン。3P重畳出力用端子台 MODEL：18-00047B
出力をEUT に接続する為の中継端子台です。3ピン。ACライン入力ケーブル（単相） MODEL：05-00134A
雷サージ試験（LSS-F03単相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 3線 2m
● 対応機種：LSS-F03 seriesACライン入力ケーブル（三相） MODEL：05-00135A
雷サージ試験（LSS-F03三相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 4線 2m（1本）
FGケーブル 丸端子（Φ6-Φ5） 1線 2m （1本）
● 対応機種：LSS-F03 seriesDCライン入力ケーブル MODEL：05-00136A
雷サージ試験（LSS-F03 Series）のDCのINPUTと直流電源等を接続するケーブルです。
端末未処理-丸端子（Φ5） 3線 2m
＊お客さまの所有する設備により異なるため、片端は端末未処理となります。
＊ケーブルはお客さまにて加工してください。
●対応機種：LSS-F03 series
カップリングアレスタユニット MODEL：08-00016A
サージを重畳するためのカップリングアレスタユニットです。
DC電源重畳専用CDN（DC500V 60A）
本試験器は雷サージ試験器と組み合わせることで、DC500V 60A までのノイズ重畳試験を行うことができます。雷サージ試験器本体との組み合わせにて、印加相の切替や印加相スイープなどの設定による試験ができます。高速通信線用重畳ユニット MODEL：F-130814-1004
本器は、IEC 61000-4-5規格に規定されている1000Mbit/sまでの 非シールド・対称高速通信線にサージ試験を行うことができます。
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
LSS-700 series用 ACライン重畳ユニット（三相AC600V/50A）
本試験器は雷サージ試験器(LSS-720B2)と組み合わせることで、三相ラインにAC600V/50Aまでのノイズ重畳試験を行うことができます。
LSS-700 series用外部トリガーBOX
本器は雷サージ試験器LSS-700 seriesと組み合わせることで、指定回数・指定間隔でトリガをON（サージを発生）する事ができるボックスです。安全防護柵 MODEL：11-00010A
雷サージ試験器に搭載しているインターロック機能との接続により、安全な試験環境を構築できます。
被試験体防護箱との併用で安全対策は万全となります。被試験体用安全防護箱 MODEL：11-00006A
試験を行う際に供試品への接触を防止する為の防護箱です。
安全防護柵との併用により確実な安全対策ができます。
材質：透明アクリル
質量：約9kg
板厚：8mm
