RF関連製品 擬似電源回路網 (V-LISN CISPR 16-1-2) : SCHWARZBECK社製
ドイツ、SCHWARZBECK社製の擬似電源回路網です。
AC電源からのノイズ測定である雑音端子電圧測定(雑端)に用います。
詳細仕様
モデル名 | 写真 | 周波数 | タイプ | 電流 | 電圧 | 備考 |
---|---|---|---|---|---|---|

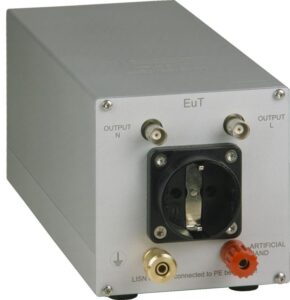

NSLK 8117 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 2 x 10 A | 250 VAC 50/60 Hz 350 VDC | Schuko、擬似手付き |

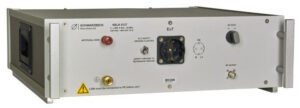

NSLK 8127 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 2 x 16 A | 250 VAC 50/60 Hz 400 VDC | Schuko、擬似手付き、OP: リモートコントロール |

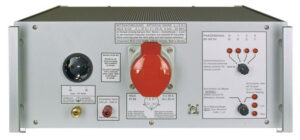

NSLK 8126 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 2 x 16 A (Schuko socket) 4 x 16 A (CEKON-socket) | 250 VAC 50/60 Hz 400 VDC | Schuko/ CEKON、擬似手付き、OP: リモートコントロール |

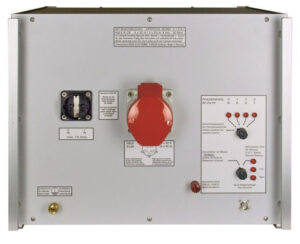

NSLK 8128 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 2 x 16 A (Schuko socket) 4 x 16 A (CEKON-socket) | 250 VAC 50/60 Hz 400 VDC | Schuko/ CEKON、擬似手付き、OP: リモートコントロール |

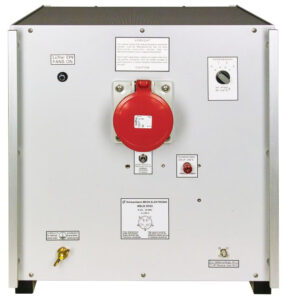

NSLK 8163 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 4 x 63 A | 400 / 700 VAC 630 VDC | 擬似手付き、OP:リモートコントロール |

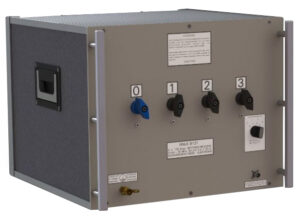

NNLK 8121 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 4 × 50 (100) A | 250V / 250 VAC 50/60 Hz 400 VDC | ウイングターミナル、OP:100A対応 冷却ファン、OP:400/700V、OP: リモートコントロール |

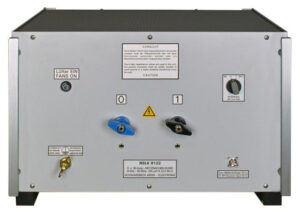

NNLK 8122 | ![]() | 9kHz~30MHz | 50 Ω || (50 µH + 5 Ω) | 50A | 750 VAC 50/60 Hz 1000 VDC | ウイングターミナル、OP:100A対応 冷却ファン、OP:400/700V、OP: リモートコントロール |

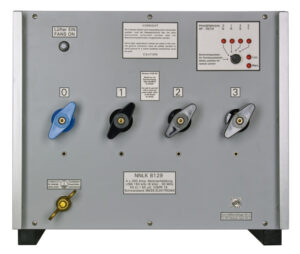

NNLK 8129 | ![]() | (9)150kHz~30MHz | 50 µH || 50 Ω | 4 × 200 (300) A | 250 VAC 50/60 Hz 400 VDC | ウイングターミナル、低電圧降下、 OP:400/700V、OP:リモートコン トロール |

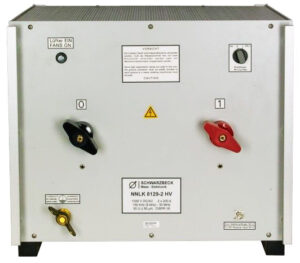

NNLK 8129-2 HV | ![]() | (9)150kHz~30MHz | 50 µH || 50 Ω | 2 x 200 (300) A | 1000 VAC 50/60 Hz 1000 VDC | ウイングターミナル、低電圧降下、 OP:リモートコントロール |

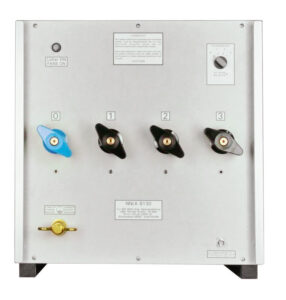

NNLK 8130 | ![]() | (9)150kHz~30MHz | 50 µH || 50 Ω | 4 × 400 (500) A | 250 VAC 50/60 Hz 400 VDC | ウイングターミナル、低電圧降下、OP:400/700V、OP:リモートコントロール |

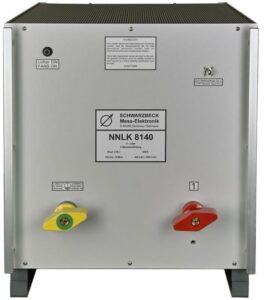

NNLK 8140 | ![]() | (9)150kHz~30MHz | 50 µH || 50 Ω | 4 × 800 (1000)A | 650 VAC 50/60 Hz 150 VAC 400Hz 1000 VDC | ウイングターミナル、低電圧降下、 OP:冷却ファン |
