ファスト・トランジェント/バースト試験器 高圧ベンチ試験器 FNS-AX4-N2447
本試験器は、自動車メーカー要求の高圧ベンチ試験を行うための試験器です。
EV，HV車両の代表的な高圧ノイズが印加された場合を模擬した試験です。（CAN通信は対象外）
カップリングクランプ（CA-805B）を用い、専用のキャリブレーション回路を用いて出力電圧を校正した後に試験を実施します。低い試験電圧の場合は、専用の分圧器を用いて調整します。
※ パルス連続出力：設定電圧 ～ 500V 50kHz以下（追加機能）
特徴
試験条件（連続試験）
read more

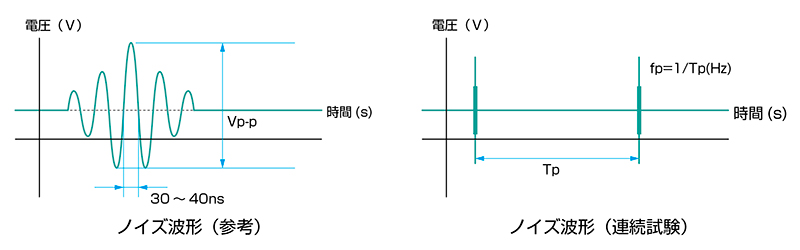

■連続試験
試験レベル（連続試験）
項目 仕様 試験レベル Vp-p(V) I（電池ECU） 220 II（PCU） 105 III（NAVI） 105 試験周波数fp条件（連続試験）
試験条件 fp(kHz) A 1.25 B 2.5 C 5 D 10 E 50 試験条件（バースト試験）
read more

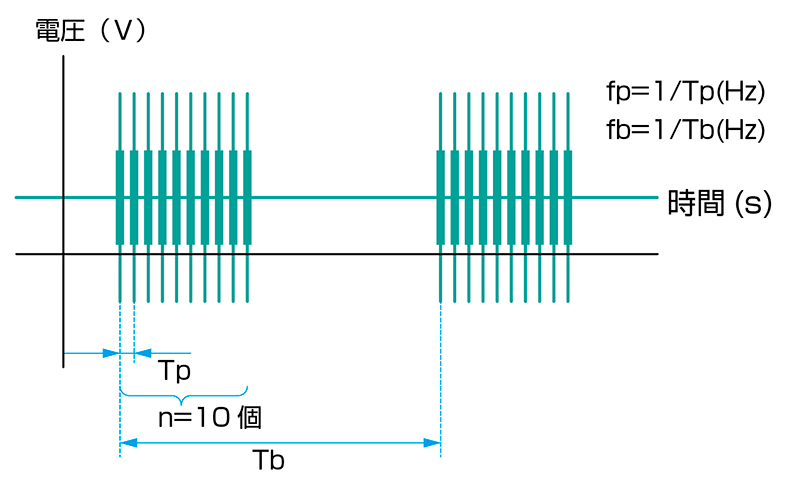

■バースト試験
試験レベル（バースト試験）
項目 仕様 試験レベル Vp-p(V) I（電池ECU） 120 II（PCU） 30 III（NAVI） 7.5 試験周波数fp条件（バースト試験）

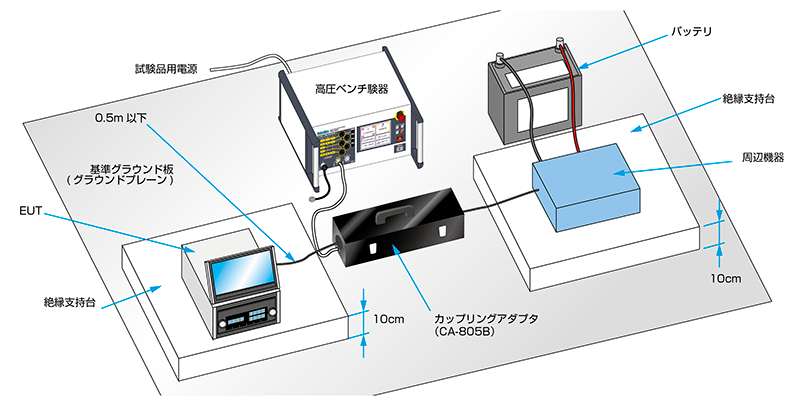

試験周波数fp範囲(kHz) 試験fpステップ(kHz) 試験周波数fpポイント 100～1000 10 90周波数ポイント 試験配置
read more
ポップアップタイトル
closeContactお問い合わせ
弊社製品の修理・点検・校正
カスタマーサービスセンター新規導入等のご相談・資料請求
製品お問い合わせフォーム
オプション
FNS用重畳ユニット（DC65V/20A）
本品はファストトランジェント/バースト試験器本体（FNS-AX4シリーズ）と組み合わせてEUTラインへDC65／20Ａまで
のノイズ重畳試験をおこなうことができます。
ライン・ライン間試験（ノーマルモード）、及びライン・グランド間試験（コモンモード）の重畳モ
ードをコネクタの差替えで簡単におこなうことができます。
(結合コンデンサ：0.2μF／470pF)
EFT/B試験器用パルス分圧器 MODEL：00-N1655A
低い試験電圧で試験を行う際に、出力電圧を分岐して低く抑えるための装置です。
大電力用結合減結合回路網
お客さまのご要望に応じた大電力対応の各種結合減結合回路網（CDN）を制作しております。詳細はお問い合わせください。
耐高周波サージ試験用印加治具
ファスト・トランジェント／バースト試験器と組み合わせることで、ハーネスにノイズを印加することができる治具です。
様々な容量にて結合できる治具をご用意しております。
詳細はお問い合わせください。
重畳ユニット（AC600V 200A）
本試験器はファスト・トランジェント／バースト試験器本体と組み合わせ、DC600V･200A までの3線（+ / - / PE）へのノイズ重畳試験を行うことができます。
FNS-AX4試験器本体との組み合わせにて、印加相の切替や印加相スイープなどの設定による試験ができます。
ECE R10-05/05で要求のあるEV/PHV車充電時のバーストノイズ耐性を評価できます。（CHAdemo対応）
USB光モジュールkit MODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き
３色表示灯 MODEL：11-00015A
本製品は、FNS-AX4シリーズに使用することが可能な表示灯です。
試験時の状態に合わせ、３色の表示が切り替わります。
カップリング・アダプタ MODEL：15-00007A（CA-806）
15-00007A(CA-806)は、当社試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズ耐量の評価をすることができます。
警告灯 MODEL：11-00017A
本製品は、FNS-AX4シリーズに使用することが可能な警告灯です。
試験時の高圧発生時に警告灯が点灯します。
カップリング・アダプタ MODEL：CA-805B
CA-805Bは、当社試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズ耐量の評価をすることができます。
カップリングクランプ MODEL：15-00018A
IEC 61000-4-4 Ed.3 規格の要求に基づく、信号線への容量性結合試験を行うためのカップリングクランプです。
ラディエーションプローブ MODEL：01-00006A/7A/8A/9A/10A/31A/50A
本プローブは、電子機器内部の配線（PCボード）等に電磁界による輻射ノイズを与え、電子機器の輻射ノイズに弱い部分を探すためのものです。
ノイズ印加プローブ MODEL：01-00034A
○ LSIの1ピン毎にノイズを直接注入することが可能なため基板レベルでノイズ耐量評価ができます。
○ 最大印加電圧500Ｖ
○ カップリングコンデンサ（オプション）の交換ができます。
EMSプローブキット MODEL：H2-B
プリント基板のパターンやフラットケーブル等にノイズを印加できます。
プローブの使い分けにより電界／磁界を近傍より照射する事が可能です。
FNS-AX4用SG端子接続板 MODEL：03-00144A
試験器本体SG とグラウンドプレーンを接続する金属プレートです。
グラウンドプレーンとネジ留めする必要が無い為、試験器本体の移動が容易になります。コンセントボックス
本製品は、ライン出力ソケットを変換するためのコンセントボックスです。
3P/5P 端子台変換ボックス
本製品は、ライン出力ソケットを端子台タイプに変換するためのコンセントボックスです。
3P端子台BOX MODEL：18-00087A
5P端子台BOX MODEL：18-00088A
入力5kVまで
※ 本製品は受注生産品です
ノーマルモードカップリングバラン MODEL：15-00013A
本製品は、EUTに対してノーマルモードにて試験電圧を印加する事ができます。
5kV Max
EFT/Bキャリブレーション回路 MODEL：18-N1686
試験電圧の設定を行う際に、供試品、負荷の代わりに設置をするための装置です。
波形観測用アッテネータ MODEL：00-00018A
本製品は、高電圧パルスを観測するためのアッテネータです。
波形観測用アッテネータ MODEL：00-00017A
本製品は、高電圧パルスを観測するためのアッテネータです。
アッテネータ MODEL：00-00011A
測定器保護用のアッテネータです。
波形観測用アッテネータ（00-00017A）使用時に計測器保護の目的でこちらのアッテネータを使用することを推奨します。
減衰比20dB・N型コネクタ INS-S220→同軸ケーブル→00-00017A→00-00011A→同軸ケーブル→オシロスコープ
絶縁支持台 MODEL：03-00024A
床置き機器に対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W1200×D1200×H100mm
材質：木製
耐荷重：500kg
立方絶縁台100 MODEL：03-00029A
床置き機器などに対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W100×D100×H100mm
材質：木製
耐荷重：500kg
試験環境 MODEL：03-00020A/39A/7A
SGケーブル MODEL：05-00103A
試験器本体SGとグラウンドプレーンを接続する編組線ケーブルです。
長さ：0.1m
絶縁ブロック MODEL：03-00054A
供試品などから出る配線等をグラウンドプレーンより浮かす（絶縁）する際に使用する絶縁ブロックです。
寸法：W300×D300×H50mm、5枚1セット
材質：発泡ポリエチレン
