FORD規格用トランジェント発生器 ISS-T1321

車載用EMC試験器 FORD規格用トランジェント発生器　ISS-T1321

本製品は、FORDのEMC要求『EMC-CS-2009』で規定された車輌搭載電子機器のサージ試験を行う為のトランジェントパルスを発生する試験器です。
RI130およびCI220で規定するPulseA1/A2-1/A2-2/C1/C2サージとCI260で規定するWaveform Fの変動波形を発生します。

EMC Testing

特徴

詳細仕様

■概略仕様

項　目	仕　様
DC最大入力電圧	DC13.5V
DC最大出力電流	10A・50A（指定波形による）
DC入力ブレーカー	50A
試験時間タイマ	1～999S（最長3ヶ月,最終試験時の設定を記憶）
スイッチングリレー	KUP-1415-12（Potter & Brumfield製）　リレー積算計表示あり　※100hで交換推奨
非常停止	赤色キノコ型（プッシュロックリターンセット型）パルス出力停止・DC出力停止
本体駆動電源	AC100 V－AC240 V ±10 % 　50 VA
外形寸法	約 W430mm x D322mm x H200mm（突起除く）
重　量	約12kg

■出力波形と電流値

試験項目	出力波形	Mode	印加時間 *1	最大出力電流	出力先
RI130	A2-1	2	60s	*2	C, D terminals(BNC terminals)
	A2-1	3
	A2-2	2
	A2-2	3

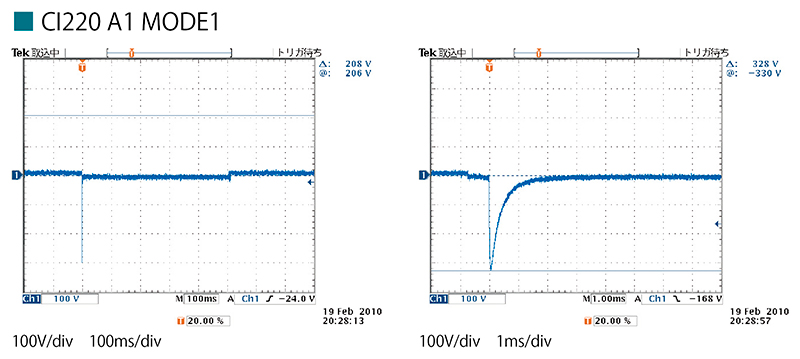

CI220	A1	1	120s	10	DC LINE OUT (C, D terminals are short circuited)
	A1	2	20s

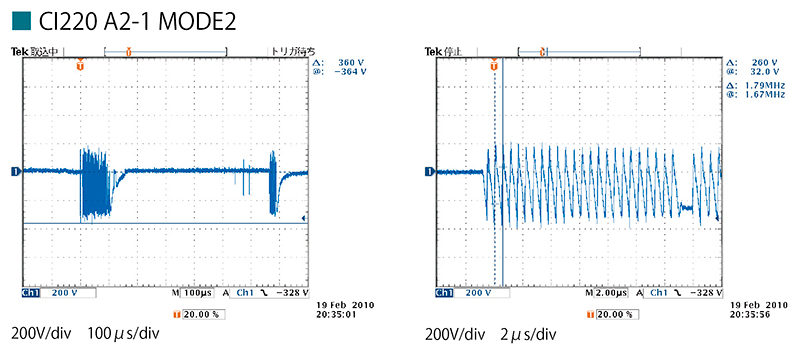

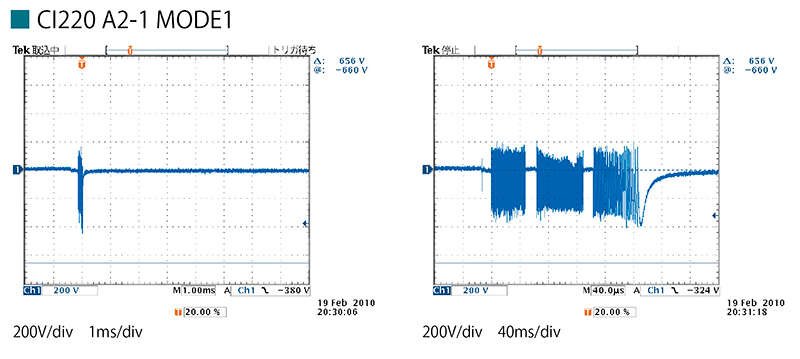

	A2-1	1	20s
		2
		3

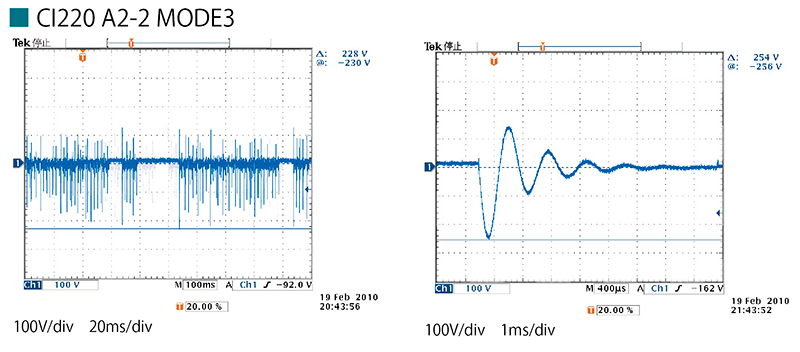

	A2-2	2
	A2-2	3

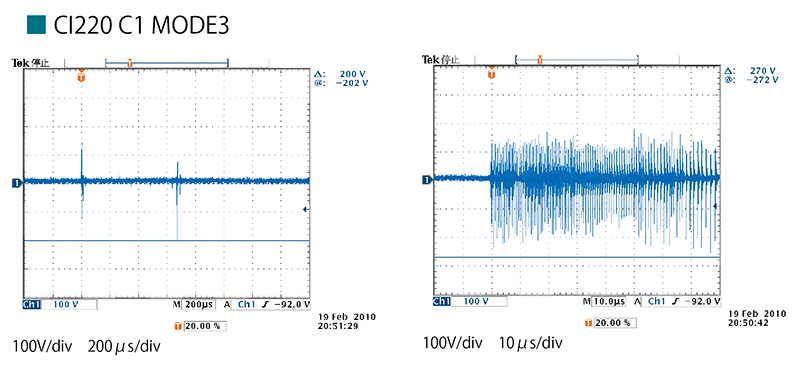

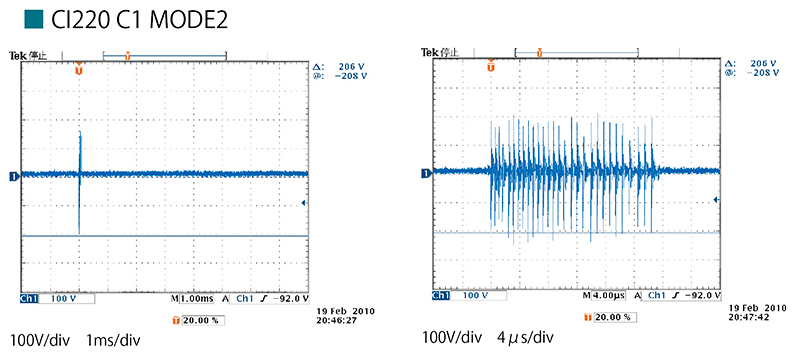

	C-1	2		50
	C-1	3

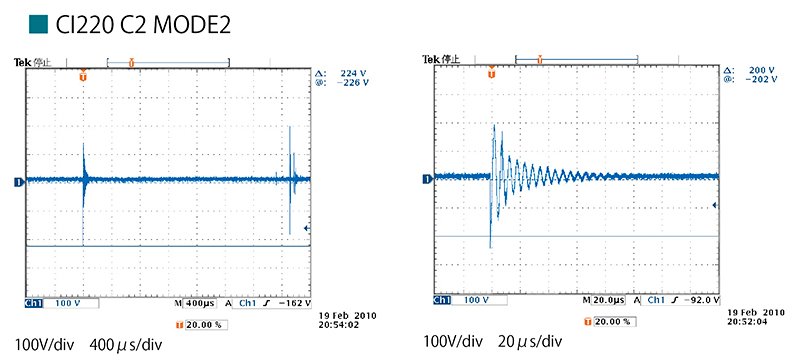

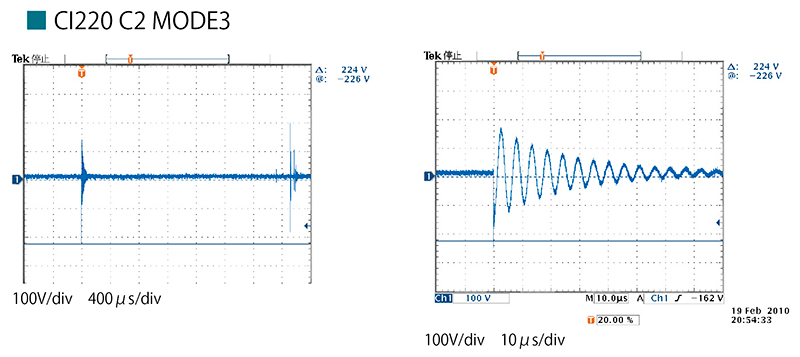

	C-2	2
	C-2	3

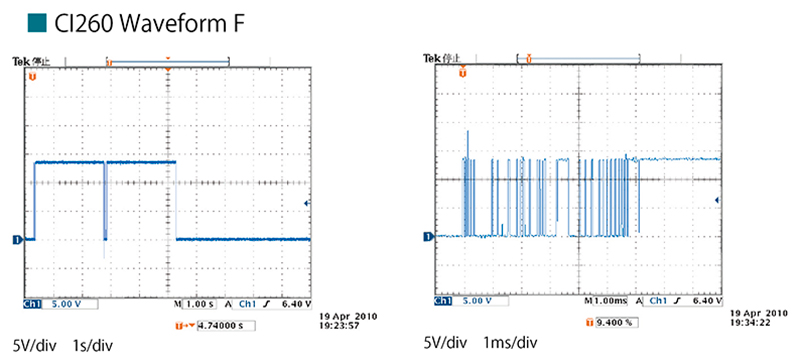

CI260	Waveform F	-	60s	10	DC LINE OUT (C, D terminals are open)
