車載用EMC試験器 JASO規格 過渡サージ試験器 JSS series
（社）自動車技術会が制定した自動車用電子機器の環境試験方法通則｢JASO D 001-94｣に基づく、車両内におけるさまざまな過渡的サージ現象によるノイズを模擬的に発生し、搭載電子機器の耐性を評価する試験器です。
特徴
- JASO D001-94規格（日本自動車技術会発行）に準拠した試験
- 12V/24V 系の車両試験に対応できます。

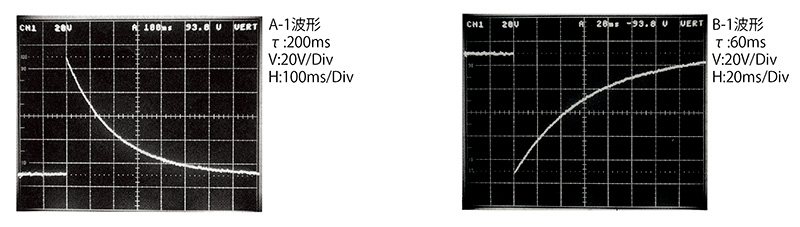

- 出力サージ波形はワンタッチで選択いただけます。
詳細仕様
項 目 仕 様（JSS-003） 出力電圧/減衰時定数/出力抵抗/DCカット時間 A-1種 100V/200ms/0.8Ω/− A-2種 150V/2.5μs/0.4Ω/− B-1種 −100V/60ms/8Ω/300ms B-2種 −320V/2ms/80Ω/10ms D-1種 150V/400ms/1.5Ω/− D-2種 200V/2.5μs/0.9Ω/− E種 −400V/26ms/210Ω/120ms 繰返し周期/繰返し回数 30s/1〜999999 DUT電力容量 最大DC50V/10A 寸 法 （W）555×（H）1800×（D）790mm 重 量 約200kg ■ JASO D001-94
1.過渡電圧試験の条件
区分 過渡電圧
試験の種類試 験 条 件 印加回数 過渡電圧印加の位置 Vp(V) τ(μs) f(Hz) R3(Ω) 12V系 A種 A-1 70 200000 ー 0.8 1回 電源端子 A-2 110 2.5 1／30 0.4 10回 B種 B-1 -80 60000 8 100回 B-2 -260 2000 80 C種 受渡し当事者間の協定による 協定による 関連ある端子 24V系 D種 D-1 110 400000 ー 1.5 1回 電源端子 D-2 170 2.5 1／30 0.9 10回 E種 -320 26000 210 100回 F種 受渡し当事者間の協定による 協定による 関連ある端子 2.過渡電圧試験A種及びD種の発生回路の定数
試験の種類 コンデンサ電圧(V) 抵抗 R1 抵抗R2(Ω) 抵抗R3(Ω) 抵抗R4(Ω) コンデンサC(μF) 備考 A種 A-1 88 充電用電源
容量により
決定5（100） 1（100） 4（100） 80000 何れかの組合せを選択する 70 2（100） 0.8（100） ∞ 110000 A-2 110 0.6（200） 0.4（150） ∞ 4.7 ー D種 D-1 130 22（100） 2（100） 11（100） 50000 何れかの組合せを選択する 110 5.5（100） 1.5（100） ∞ 73000 D-2 170 1.2（100） 0.9（100） ∞ 2.2 ー - 備考 1.（ ）内の数値は、抵抗電力定格の参考値を示す。単位：W 2.抵抗器及びコンデンサの規格値は、表示値でなく実際の値である。
3.過渡電圧試験B種及びE種の発生回路の定数
試験の種類 コンデンサ電圧(V) 抵抗 R1 抵抗R2(Ω) 抵抗R3(Ω) 抵抗R4(Ω) コンデンサC(μF) 備考 B種 B-1 -100 充電用電源
容量により
決定50（ 10） 10（10） 40（10） 2400 何れかの組合せを選択する -80 20（ 10） 8（10） ∞ 3000 B-2 -260 60（ 5） 80（ 5） ∞ 33 ー E種 -457 27（100） 300（10） 700（10） 1000 何れかの組合せを選択する -320 13（100） 210（10） ∞ 2000 - 備考 1.（ ）内の数値は、抵抗電力定格の参考値を示す。単位：W 2.抵抗器及びコンデンサの規格値は、表示値でなく実際の値である。
- 図は原本を参照して下さい。
