雷サージ試験器 雷サージ試験器 LSS-F03 series
最大電圧15kVでより厳しい試験をお求めの方へ
落雷による大地の電位変動により配電線や通信線に誘導された『高エネルギーの誘導雷ノイズ』を模擬的に発生し、電子機器の耐性を評価する試験器です。
特徴
試験品の破壊耐性が評価できる 『出力電圧15kV 電流7500A』

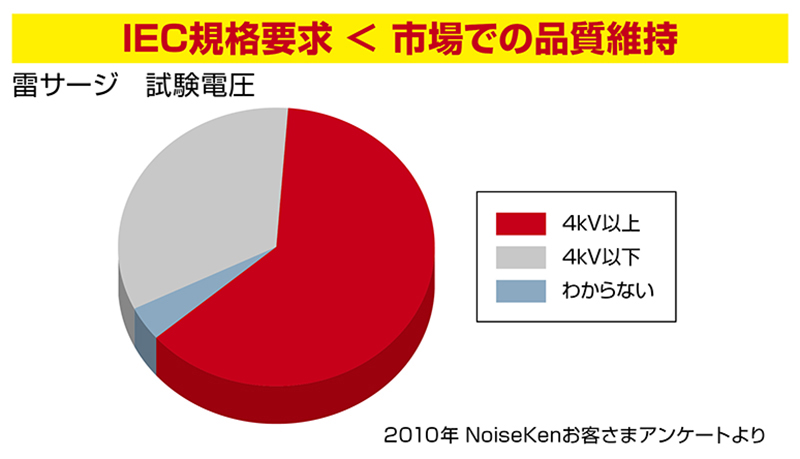

read more試験をしているお客さまの約60%はIEC規格以上の電圧で試験をしています。
試験をしているお客さまの約60%はIEC規格以上の電圧で試験をしています。

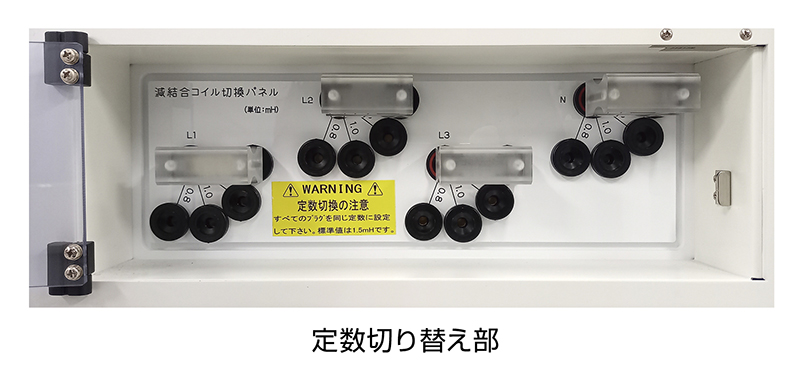

電源との共振を防ぐことができる『インダクタンス定数切替機能』（オプション）
read more一部のEUTでは、雷サージ試験器と接続した際に共振・発振現象が発生し、動作に不具合を起こす事があります。（オプション）
一部のEUTでは、雷サージ試験器と接続した際に共振・発振現象が発生し、動作に不具合を起こす事があります。このため、インダクタンス定数を切替えることで共振・発振現象をズラし、EUTを正常に動作させることが可能です。
インダクタンス定数値：0.8mH / 1.0mH / 1.3mH / 1.5mH
※本機能は特注対応のため、詳細はお問い合わせください。

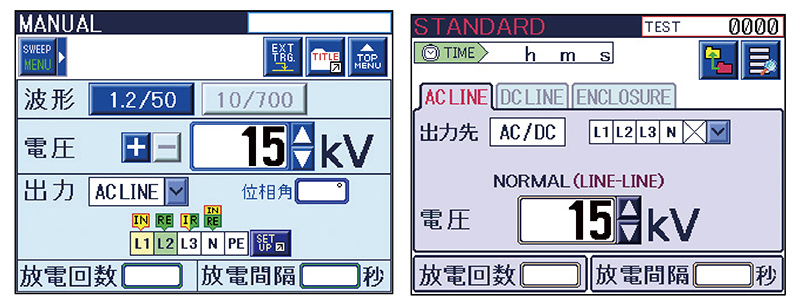

試験の設定が簡単にできる 『タッチパネル』採用
read more視認性の高いカラー液晶タッチパネルを採用。
視認性の高いカラー液晶タッチパネルを採用。
アイコンを多用することで、ユーザーフレンドリーな操作性を実現しました。
また、IEC規格やその他の連続試験もパラメータスイープ機能で簡単に試験ができます。

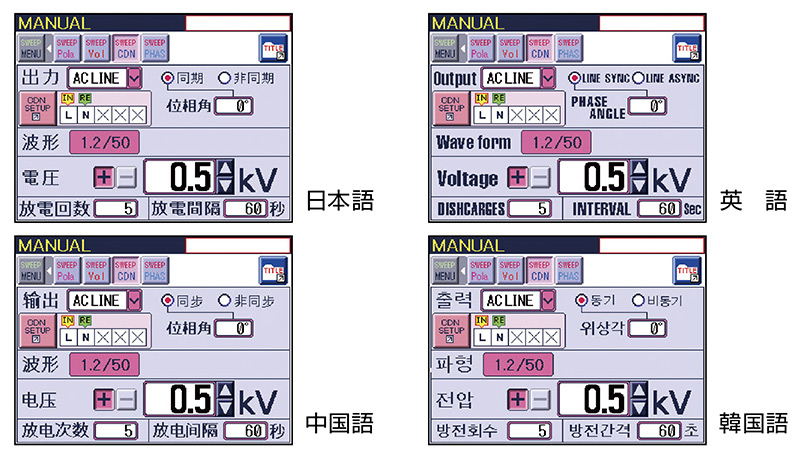

試験の設定ミスを少なくできる 『多言語』対応
read more試験器の設定をより確実にするため、各国の言語にあわせたご提案をします。
試験器の設定をより確実にするため、各国の言語にあわせたご提案をします。
試験設定に連動したパネル表示機能 『インジケータ』を装備
read more試験時のケーブル接続が分かりやすいインジケータを装備しました。
試験時のケーブル接続が分かりやすいインジケータを装備しました。
パソコンからの制御ができる『ソフトウェア』をご用意
read more専用ソフトウェアで、Windowsパソコンからの制御が可能となりました。 (LSS-F03 RemoteW MODEL：14-00071A)
専用ソフトウェアで、Windowsパソコンからの制御が可能となりました。
また、試験結果を成績書としてレポート出力することもできます。
(LSS-F03 RemoteW MODEL：14-00071A)

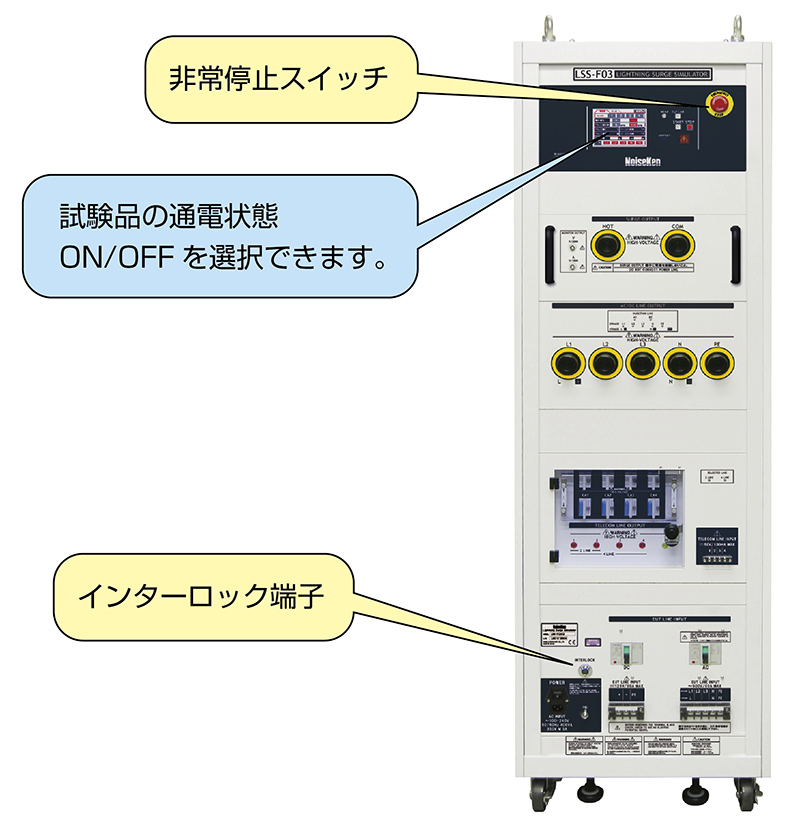

試験者の安全を高める『非常停止＆インターロック端子』を装備
read more試験者の安全を考慮した、非常停止機能をハード・ソフトの両方に搭載。
試験者の安全を考慮した、非常停止機能をハード・ソフトの両方に搭載。あわせてインターロック設定や出力電圧制限機能も装備しました。
また、オプションにて防護柵や防護箱をラインナップし、より安全な試験ができます。
試験前の波形チェックが簡単にできる『出力波形モニター端子』
read more「試験前に出力波形を簡易的にチェックしたい」というご要望にお応えしてモニター端子を標準搭載しました。
「試験前に出力波形を簡易的にチェックしたい」というご要望にお応えしてモニター端子を標準搭載しました。
※本端子は、簡易測定用です。正確な測定には専用の機器が必要です。詳細は別途お問い合わせください。
ポップアップタイトル
close詳細仕様

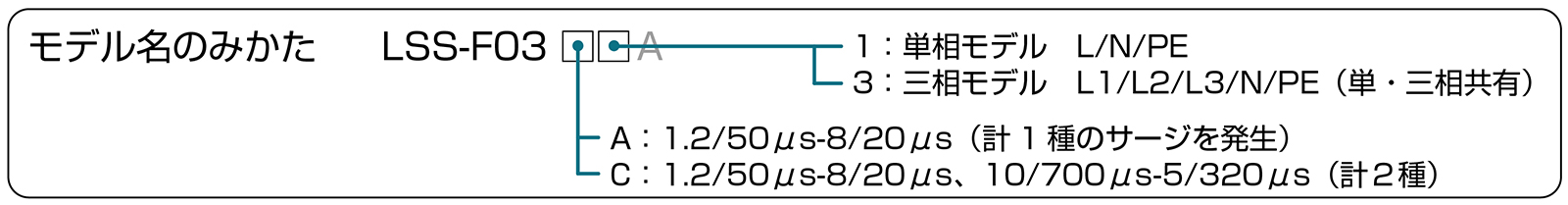

- IEC 61000-4-5 Ed.3規格準拠試験器
- 最大出力電圧15kV（最大重畳電圧 AC重畳部：15KV テレコム重畳部：6KV）
雷サージ試験の信頼性評価試験において、破壊試験も含めた評価ができます。 - 大型LCD 画面の操作パネルを採用
操作部に大型LCD パネル画面を採用し、視認性・操作性が向上しました。 - 連続試験を簡単にするＭＰＵ制御を採用： サージ出力/ 波形切替/ 極性切替/ シーケンス動作を自動で行う事ができます。
- マニュアル・プログラムモードを装備： 規格試験及び単発条件の試験を行うことを目的としたマニュアルモードと、 リモートソフトウェアを用い、 異なる条件の試験を連続で行うことを目的としたプログラムモードの２種類を装備。
用途にあわせて簡単に 試験の条件が設定できます。 - インターロック等の優れた安全性
- 波形チェック端子を標準装備： お手持ちのオシロスコープとBNCケーブルで出力波形のチェックができます。
- 重畳回路での漏えい電流による、電源保護に必要な絶縁トランスをご用意しています。（オプション）
- 電源との共振を防ぐ為、減結合回路の定数切り替えが可能です。
■サージ発生部
| 項 目 | 機 能・性 能 | 備 考 | |
|---|---|---|---|
| 1.2/50μs-8/20μs コンビネーション波形 | 開放電圧 | 0.5kV～15kV ±10% | 全モデル共通 電圧ステップ：0.1kVステップ 設定は0kVから可能 |
| 波頭長 | 1.2μs ±30％ | ||
| 波尾長 | 50μs ±20％ | ||
| 短絡電流 | 250A～7500A ±10％ | ||
| 波頭長 | 8μs ±20％ | ||
| 波尾長 | 20μs ±20％ | ||
| 10/700μs-5/320μs コンビネーション波形 | 開放電圧 | 0.5kV～15kV ±10% | モデル：C1A/C3A 電圧ステップ：0.1kVステップ 設定は0kVから可能 |
| 波頭長 | 10μs ±30％ | ||
| 波尾長 | 700μs ±20％ | ||
| 短絡電流 | 12.5A～375A ±10％ | ||
| 波頭長 | 5μs ±20％ | ||
| 波尾長 | 320μs ±20％ | ||
| 出力極性 | 正 または 負 | ||
| 放電間隔 | 10秒〜999秒，設定電圧に依存 10秒（＜6kV） | 10/700μs波形は15秒～ | |
| 出力インピーダンス | 2Ω ±10% | 1.2/50μs波形 | |
| 40Ω ±10% | 10/700μs波形 | ||
■AC/DC重畳部
| 項 目 | 機 能・性 能 | 備 考 | |
|---|---|---|---|
| 重畳サージ波形 | 1.2/50μs-8/20μsコンビネーション波形 | ||
| 最大重畳サージ電圧/電流 | 設定可能最大値まで | ||
| 結合回路 IEC 61000-4-5対応 | 18μF | ライン-ライン間(10Ω+9μF選択可能) | |
| 10Ω ±9μF | ライン-PE間(18μF選択可能） | ||
| 印加モード | ライン-ライン間、ライン-PE間 | ||
| EUT用電源ライン構成 | 単相AC | ：L/N/PE | モデル：A1A/C1A |
| DC | ：+/-/PE | ||
| 三相AC | ：L1/L2/L3/N/PE（単・三相共有） | モデル：A3A/C3A | |
| DC | ：+/-/PE | ||
| EUT用電源ライン電力容量 | AC240V/20A MAX 50/60Hz、DC125V/20A MAX | モデル：A1A/C1A | |
| AC500V/50A MAX 50/60Hz、DC125V/50A MAX | モデル：A3A/C3A | ||
| 減結合コイル | 1.5mH | ||
| 位相角制御 | 0～360° ±10° | ||
■テレコム重畳部（モデル：C1A/C3Aのみ）
| 項 目 | 機 能・性 能 | 備 考 | |
|---|---|---|---|
| 重畳サージ波形 | 1.2/50μs-8/20μsコンビネーション波形 | ||
| 10/700μs-5/320μsコンビネーション波形 | |||
| 最大重畳サージ電圧/電流 | 6kV (1.2/50μs波形：2ｋVまで保証、10/700μs波形：4ｋVまで保証) | ||
| 整合抵抗 | 40Ω | １ライン80Ω：2ライン時 | 1.2/50μs波形 |
| １ライン160Ω：4ライン時 | |||
| 1ライン25Ω | 10/700μs波形 | ||
| 結合モード | コモンモード | ||
| 結合回路 | ガスアレスタ：90V | ||
| EUT用ライン | 2ライン/ 4ライン DC50V/100mA MAX | 選択式 | |
| 減結合コイル | 20mH | ||
■その他
| 項 目 | 機 能・性 能 | 備 考 |
|---|---|---|
| 電圧モニター | BNC出力、1/2000 ±10％ | サージアウト設定出力開放時 |
| 電流モニター | BNC出力、1mV/A ±10％ | サージアウト設定出力短絡時 |
| 通信機能 | RS-232準拠光通信 | |
| 駆動電源 | AC100V～AC240V ±10％ 50Hz / 60Hz | |
| 消費電力 | 400VA | |
| 外形寸法 | W555×H1450×D790 mm（A1A/A3A）、W555×H1800×D790 mm（C1A/C3A） | 突起含まず |
| 重量 | A1A：約290kg A3A：約300kg C1A：約325kg C3A：約340kg |
■標準添付品
| 項 目 | 機 能・性 能 | 数量 | 対応モデル |
|---|---|---|---|
| サージ出力ケーブル | HOT / COM | 2本 | 共通 |
| 電源ライン出力ケーブル | 単相用：L / N / PE | 3本 | A1A/C1A |
| 三相用：L1 / L2 / L3 / N / PE | 5本 | A3A/C3A | |
| テレコムライン出力ケーブル | 1～4ライン用およびGND用 | 5本 | C1A/C3A |
| アレスタユニット | 結合用：本体パネル取り付け | 4個 | C1A/C3A |
| 入力保護用：本体パネル取り付け | 4個 | ||
| モニター用ケーブル | BNC-BNCケーブル | 1本 | 共通 |
| 外部インターロックコネクタ | 5Pプラグ（#1-#3間ショート） | 1個 | 共通 |
| 駆動用電源ケーブル | AC100V用、G付3Pコネクタケーブル | 1本 | 共通 |
| 高圧コネクタキャップ | 本体パネル取り付け | 5個 | A1A/C1A |
| 7個 | A3A/C3A | ||
| FGケーブル | 筐体接地用 | 1本 | 共通 |
| 取扱説明書 | － | 1冊 | 共通 |
- 本製品には消耗部品が含まれていますので、定期的な点検を推奨致します。
三相5線（PE付）機器の電源線試験は、おおよそ200セットの試験毎に点検を推奨するメッセージを表示します。（単相（PE付）機器ではおおよそ800セットで表示）
（1セット：IEC 61000-4-5規格で規定する一連の試験を、2つの試験レベル（例：0.5kVと1kVなど）で行った場合） - 使用条件、使用環境によって部品交換の時期は異なります。消耗品の詳細に関してはお問い合わせください。
関連情報・コラム
Contactお問い合わせ
弊社製品の修理・点検・校正
カスタマーサービスセンター新規導入等のご相談・資料請求
製品お問い合わせフォーム
オプション
LSS-F03 RemoteW MODEL：14-00071A
LSS-F03 Series用のリモートコントロールソフトです。（Window10/Windows11 OS対応)
アレスタユニット MODEL：08-00012A
サージデカップリング用のアレスタユニットです。
重畳ユニット（AC600V･300A）
本器は雷サージ試験器LSS-F03シリーズと組み合わせ、AC600V･300A までの三相4線（L1,L2,L3,N）ラインへのノイズ重畳試験を行うことができます。
※ 本製品はカスタム仕様の製品となります。詳細はお問い合わせください。
USB光モジュールkit MODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き
● 対応機種：LSS-F03 series
テレコム用波形確認ケーブルセット MODEL：05-00150A
テレコムライン用CDNからの出力波形を測定する際に使用する冶具です。
波形確認用ケーブルセット MODEL：05-00099A
本品はLSS-F03シリーズの電圧波形と電流波形を測定する際に使用する冶具です。
警告灯 MODEL：11-00017A
本製品は、LSS-F03シリーズに使用することが可能な警告灯です。
試験時に警告灯を点滅させる事で注意を促す事ができます。
● 対応機種：LSS-F03 series
安全防護柵 MODEL：11-00010A
雷サージ試験器に搭載しているインターロック機能との接続により、安全な試験環境を構築できます。
被試験体防護箱との併用で安全対策は万全となります。
被試験体用安全防護箱 MODEL：11-00005A／11-00006A
試験を行う際に供試品への接触を防止する為の防護箱です。
安全防護柵との併用により確実な安全対策ができます。
マルチコンセント付接続端子台（3P） MODEL：18-00048B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
単相２線 PE 付（耐圧4.5kV）
マルチコンセント付接続端子台（5P） MODEL：18-00058B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
三相4線 PE 付（耐圧4.5kV）
※マルチコンセントは単相用です。
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
絶縁トランス MODEL：TF-6503P
TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。絶縁トランス MODEL：TF-6633P
TF-6633Pは最大単・三相AC 600V/63A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。
絶縁トランス MODEL：TF-2302P
TF-2302Pは最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。5P重畳出力用端子台 MODEL：18-00044A
出力をEUT に接続する為の中継端子台です。5ピン。3P重畳出力用端子台 MODEL：18-00047B
出力をEUT に接続する為の中継端子台です。3ピン。
ACライン入力ケーブル（単相） MODEL：05-00134A
雷サージ試験（LSS-F03単相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 3線 2m
● 対応機種：LSS-F03 series
ACライン入力ケーブル（三相） MODEL：05-00135A
雷サージ試験（LSS-F03三相モデル）と絶縁トランス等を接続するケーブルです。
棒端子-丸端子（Φ5） 4線 2m（1本）
FGケーブル 丸端子（Φ6-Φ5） 1線 2m （1本）
● 対応機種：LSS-F03 series
DCライン入力ケーブル MODEL：05-00136A
雷サージ試験（LSS-F03 Series）のDCのINPUTと直流電源等を接続するケーブルです。
端末未処理-丸端子（Φ5） 3線 2m
＊お客さまの所有する設備により異なるため、片端は端末未処理となります。
＊ケーブルはお客さまにて加工してください。
●対応機種：LSS-F03 series
カップリングアレスタユニット MODEL：08-00016A
サージを重畳するためのカップリングアレスタユニットです。
DC電源重畳専用CDN（DC500V 60A）
本試験器は雷サージ試験器と組み合わせることで、DC500V 60A までのノイズ重畳試験を行うことができます。雷サージ試験器本体との組み合わせにて、印加相の切替や印加相スイープなどの設定による試験ができます。
高速通信線用重畳ユニット MODEL：F-130814-1004
本器は、IEC 61000-4-5規格に規定されている1000Mbit/sまでの 非シールド・対称高速通信線にサージ試験を行うことができます。
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
