イミュニティ試験システム BCI 試験システム
搭載電子機器に接続されたハーネスに強い電磁界ノイズが誘起した際の耐性を評価する試験システムです。シールドルームまたは電波暗室内で束ねられた線に対しインジェクションプローブを用いて規定の周波数および試験レベルの電磁ノイズを誘起し、耐性を評価します。試験方法は実測法と置換法の2種があります。
特徴
主な特徴
read more
主な特徴
- 周波数範囲やハーネス径に適したインジェクションプローブやカレントモニタプローブのご提供ができます。
- 試験の再現性を向上させるためのオプション冶具を多数ご用意しています。
- さまざまな試験規格に対応した擬似電源回路網（LISN・AN）をご案内できます。

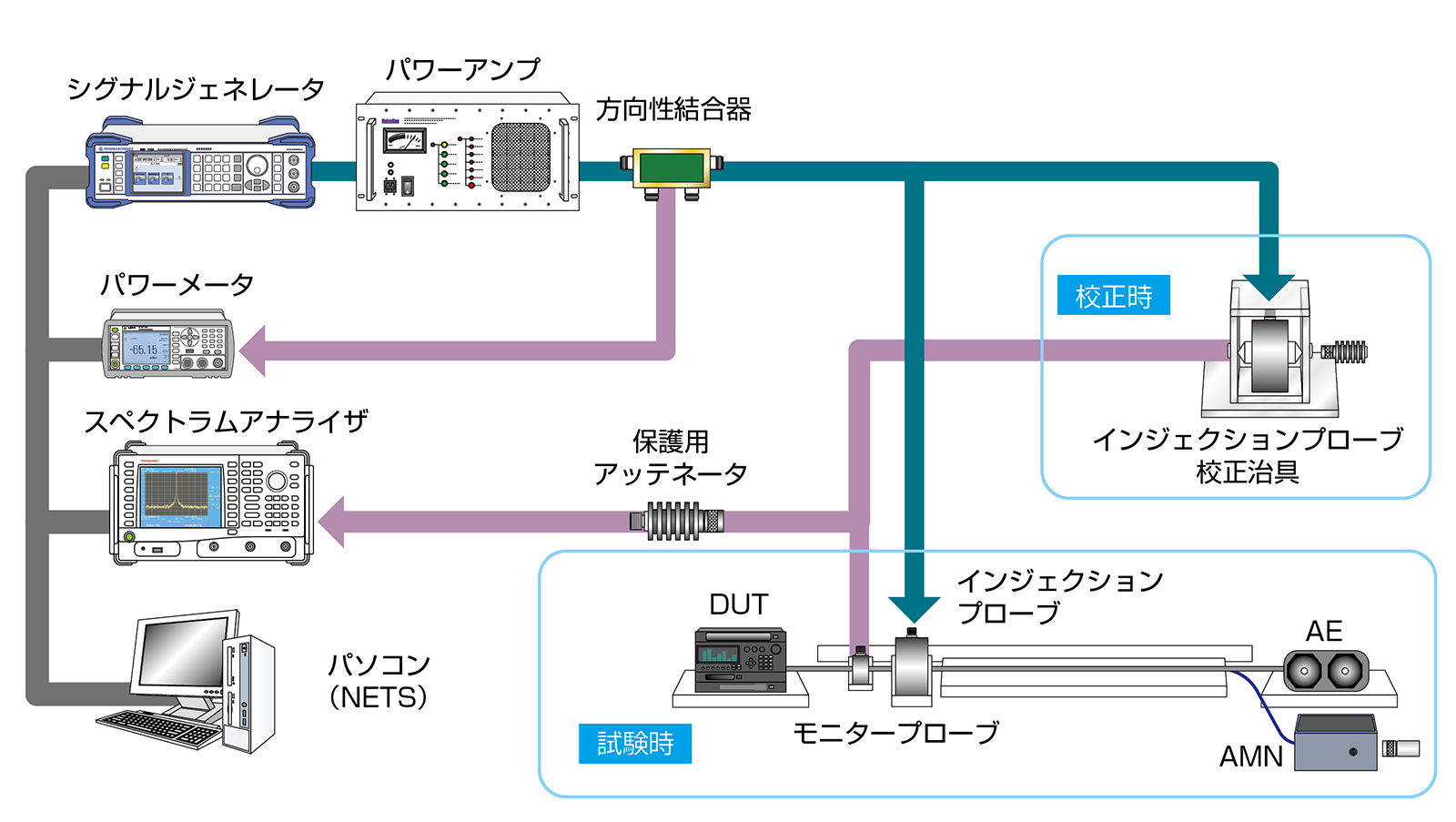

システム構成一例
read more
システム構成一例
品名 MODEL 信号発生器 SMB100A パワーメータ N1914 電力増幅器 NA1MF1G100 100W(min) @P1dB／CW スペクトラムアナライザ FSV4 LISN、カレントプローブ、インジェクションプローブ、
アッテネ－ター、終端抵抗器、グラウンドプレーン ケーブル他制御パソコン バルクカレントインジェクションプローブ
read more

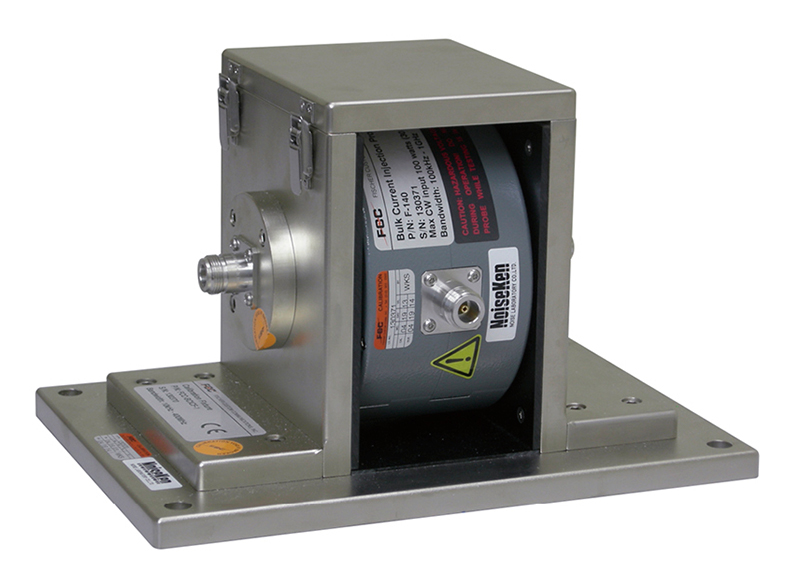

バルクカレントインジェクションプローブ
Model 周波数 定格電力
(CW)インサーションロス 内径
(mm)外形
(mm)高さ
(mm)校正治具 F-140 1MHz～1GHz 100 <7dB / 2MH～170MHz 40 127 70 FCC-BCICF-2 F-140A-1 100kHz～1GHz 100 <7dB / 600kHz～170MHz 40 127 70 FCC-BCICF-2 F-150 800MHz～2.1GHz 250 <7dB / 950MHz～2.0GHz 32 98 38 FCC-BCICF-150 F-150-1 2.3GHz～4GHz 100 <9dB / 2.3GHz～7GHz 13 37 13 FCC-BCICF-150-1 その他、グラウンドプレーン、ハーネス固定冶具、アッテネータ、疑似回路網など試験に伴う機器や冶具等豊富にございます。
read more

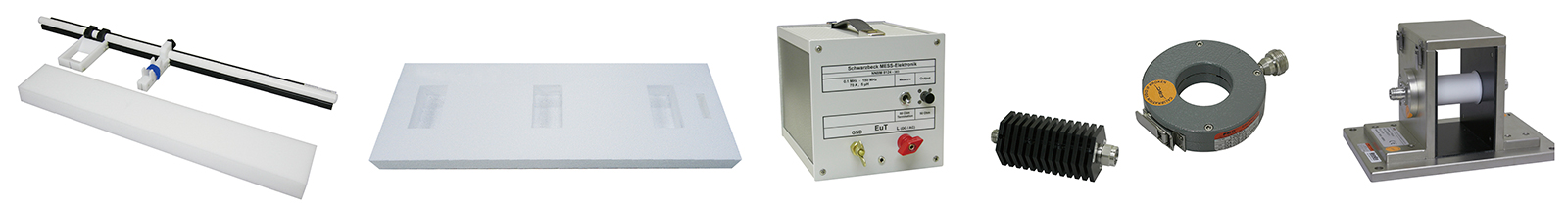

その他、グラウンドプレーン、ハーネス固定冶具、アッテネータ、疑似回路網など試験に伴う機器や冶具等豊富にございます。
