車載用EMC試験器 Pulse 2b／4発生器　BP4610

パルス2b：イグニッションoff 時の直流モーターから発生する過渡現象ノイズ
パルス4：スターターモーター起動時の電圧降下現象ノイズ

Pulse 2b／4発生器　BP4610製品画像

EMC Testing

特徴

ISO 7637-2（2011年版）規格に準拠した試験（Pulse2b　発生ユニット）
ISO 7637-2 (2004) 規格に準拠した試験（Pulse4　発生ユニット）
±60V 10A DC ～ 150kHz バイポーラアンプ内蔵しています。
パルス発生時は、バッテリー代用電源として使用できます。
外部電源増設（オプション別電源）により、15A､30A対応に拡張できます。

※100A/200A も別途ご相談に応じます。
※Pluse2b/4の出力には、制御用ソフトウェア（オプション）が必要です。

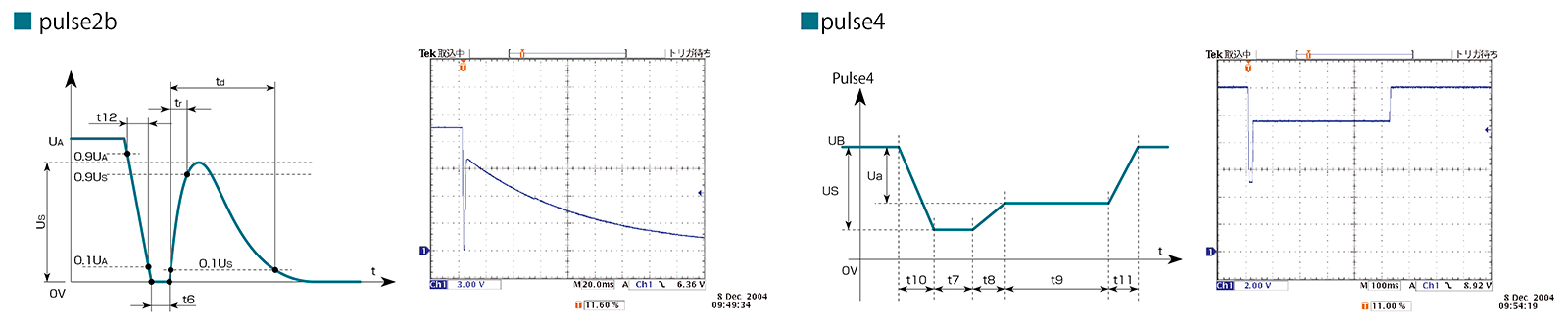

■出力波形

詳細仕様

項　目		仕　様
Pulse 2b	UA，Us　※	0V〜60.0V ±10%±0.5V 0.1V刻み
	Ri	0Ω〜0.05Ω
	Td	0.1s、0.2s、0.5s、1s、2s、4s ±20%
	t12，tr，t6　※	1ms、2ms、5ms ±50%
Pulse 4	UB	0V〜60.0V ±10%±0.5V 0.1V刻み
	Us，Ua	0V〜-UB ±10%±0.5V -0.1V刻み
	Ri	0Ω〜0.02Ω（出荷時）
	t7，t8，t10，t11　※	1ms〜999ms ±10% 1ms刻み
	t9	0.1s〜99.9s ±10% 0.1s刻み
寸法		(W)430×(H) 177×(D)550mm
重量		約26kg 消費電力 1200VA

各種項目は別々に設定可能です。
