1軸電源周波数磁界イミュニティ試験器 OLC-100

その他 1軸電源周波数磁界イミュニティ試験器　OLC-100

OLC-100は、IEC 61000-4-8規格に準拠した、電源周波数磁界イミュニティ試験を行うためのワン・ターン・ループコイルと発生器です。

EMC Testing

※ 50Hz／60Hzの切換には周波数変換器（ESA-20A）が必要となります。詳細は弊社営業担当までお問い合わせください。
※ 校正に用いる、磁界測定器もご用意できます。詳細は弊社営業担当までお問い合わせください。

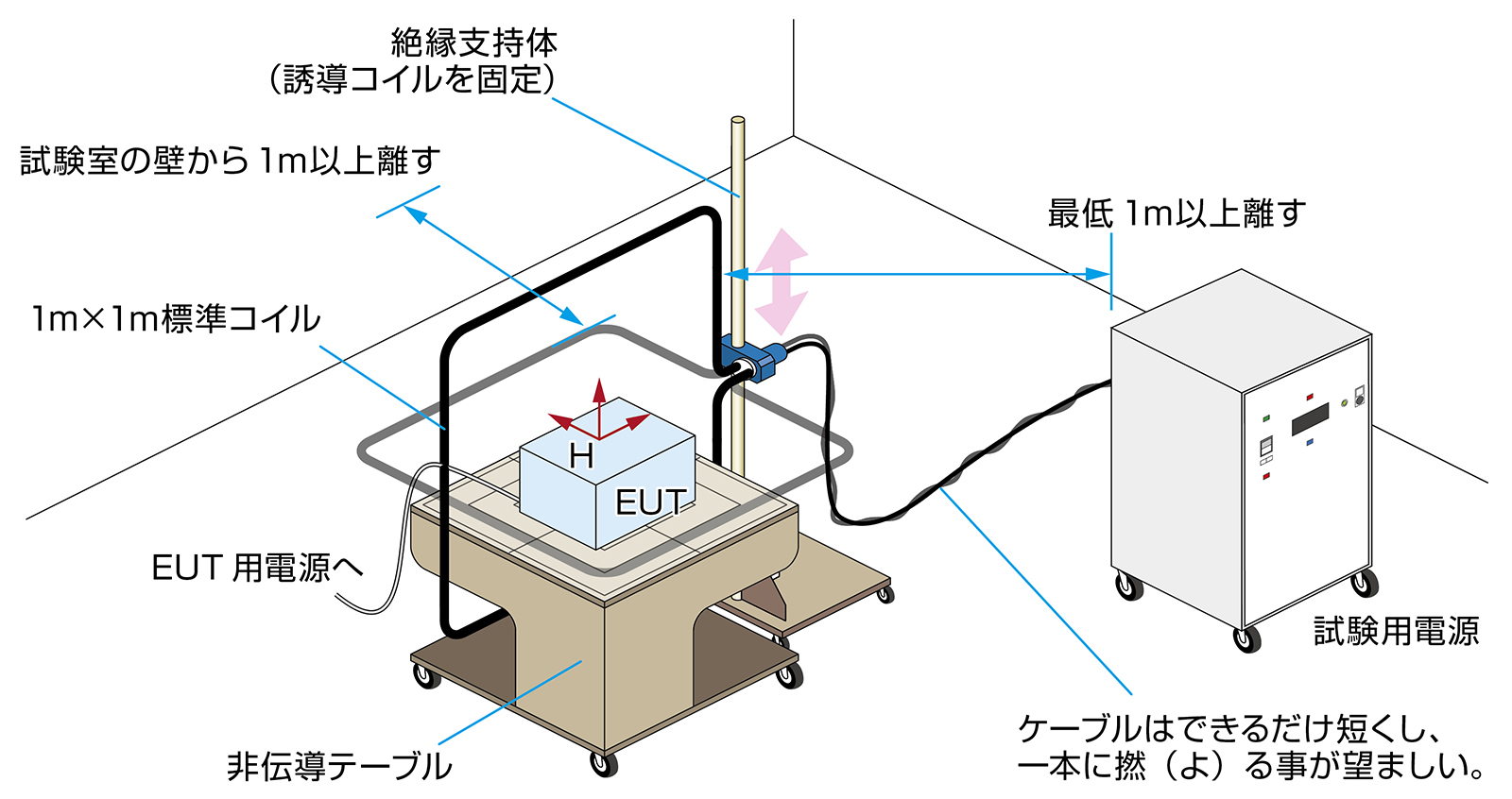

■試験イメージ

品名	ループコイルユニット
外形寸法	コイル:1000mm×1000mm 全体:1470mm(W)×1000mm(D)×1600mm(H)
材質	ループコイル：アルミ樹脂（MCナイロンエポキシ樹脂等）、ポール：木製
重量	約16kg (ループコイル：2kg ポール：14kg)
磁界均一エリア	400mm(W)×400mm(H)［±3dB］：1mコイル（供試装置を設置しない自由空間状態）
発生磁界耐力	100A/m（連続電流印加レベル）
対応規格	IEC61000-4-8
