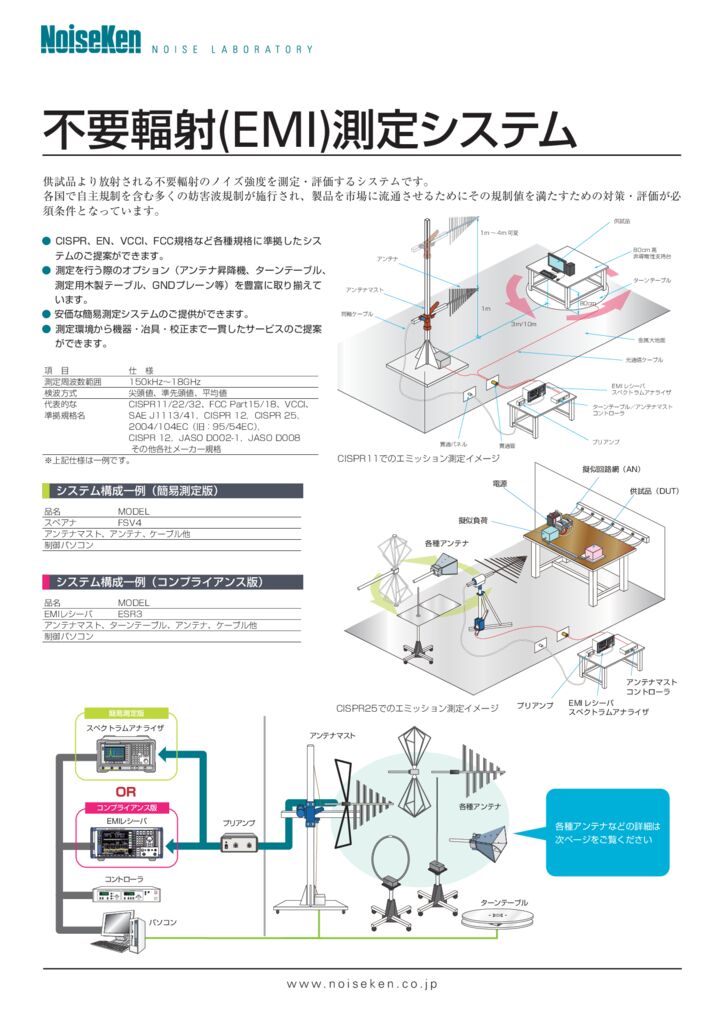

エミッション測定システム 不要輻射（EMI）測定システム

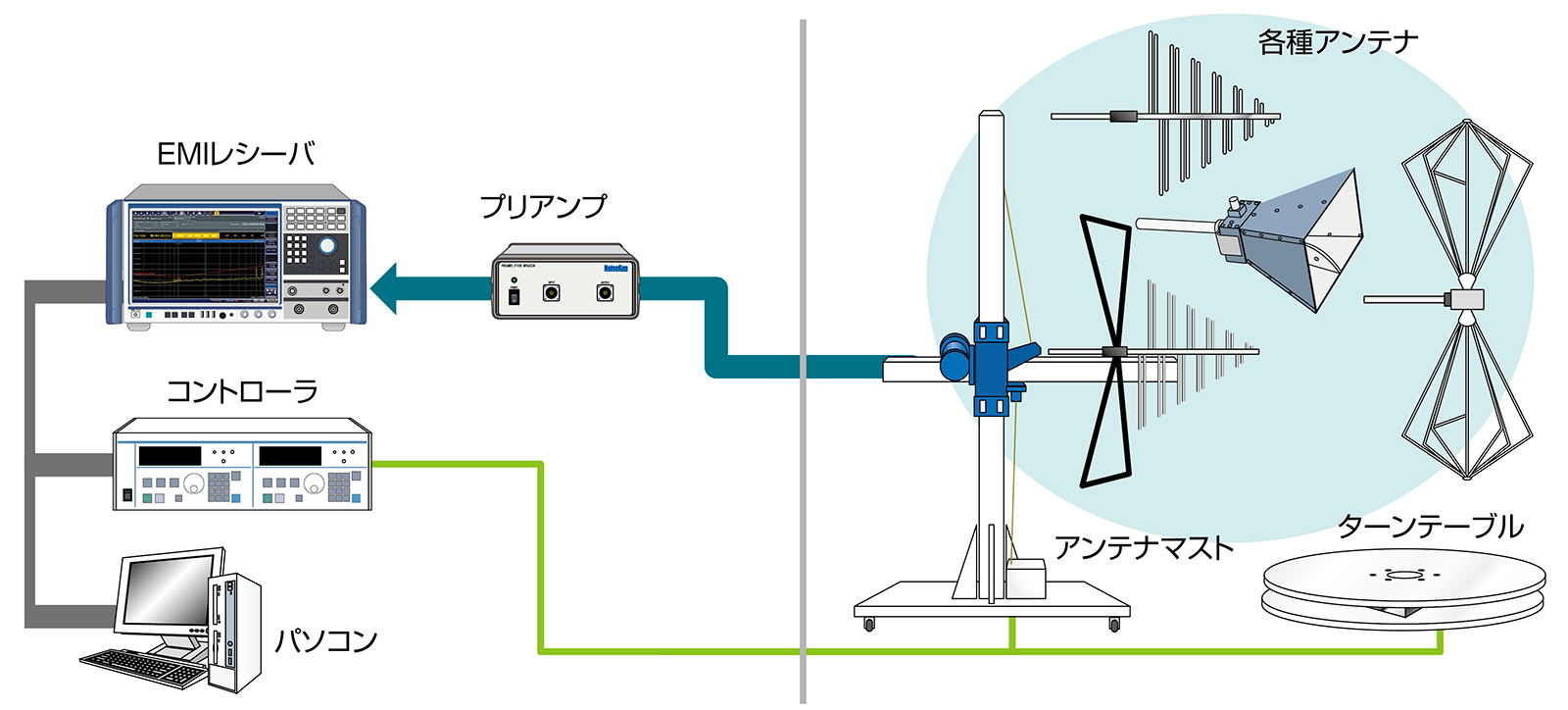

供試品より放射される不要輻射のノイズ強度を測定・評価するシステムです。
各国で自主規制を含む多くの妨害波規制が施行され、製品を市場に流通させるためにその規制値を満たすための対策・評価が必須条件となっています。
特徴
主な特徴
read more
- CISPR、EN、VCCI、FCC規格など各種規格に準拠したシステムのご提案ができます。
- 測定を行う際のオプション（アンテナ昇降機、ターンテーブル、測定用木製テーブル、GNDプレーン等）を豊富に取り揃えています。
- 安価な簡易測定システムのご提供ができます。
- 測定環境から機器・冶具・校正まで一貫したサービスのご提案ができます。

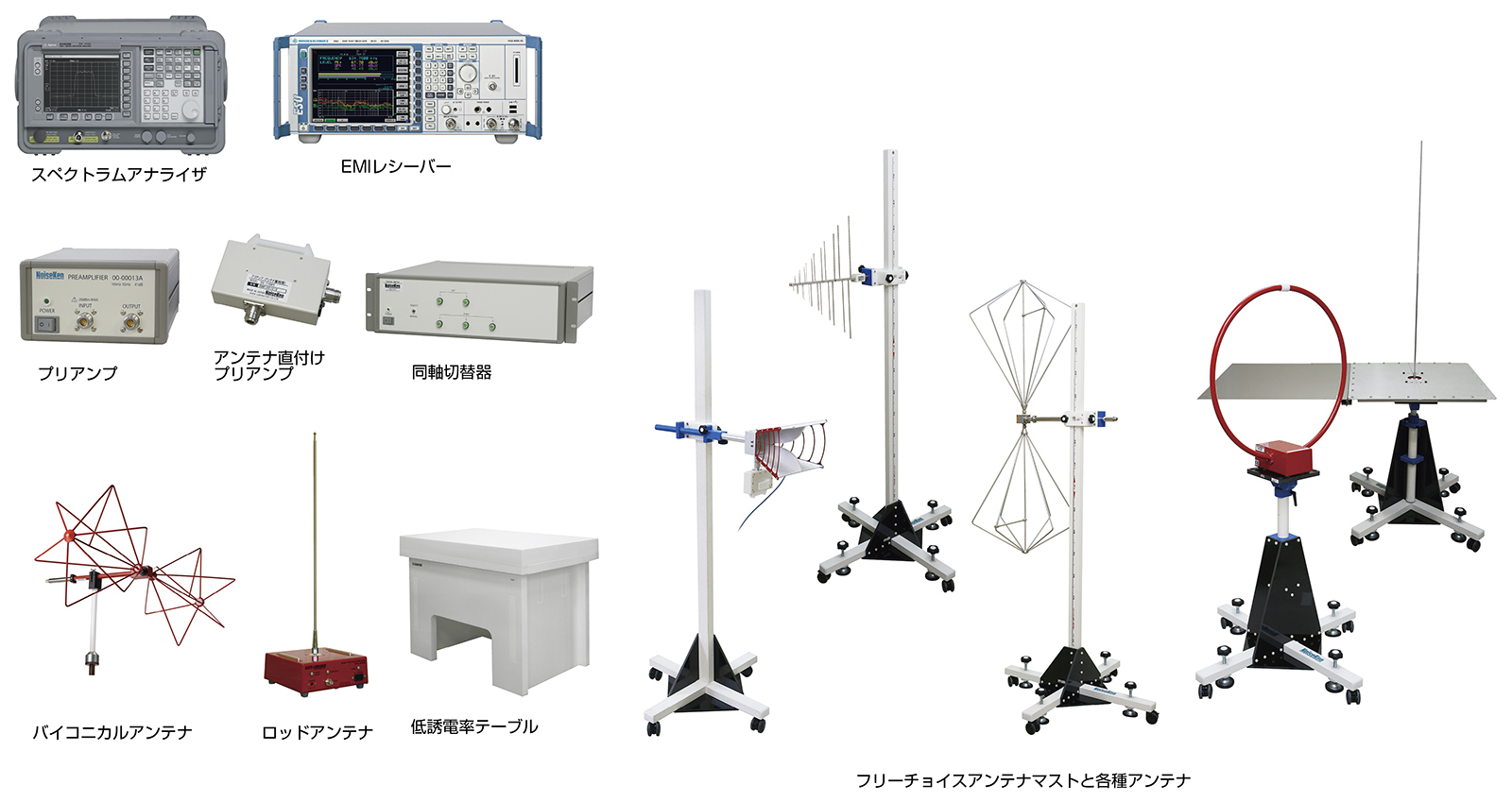

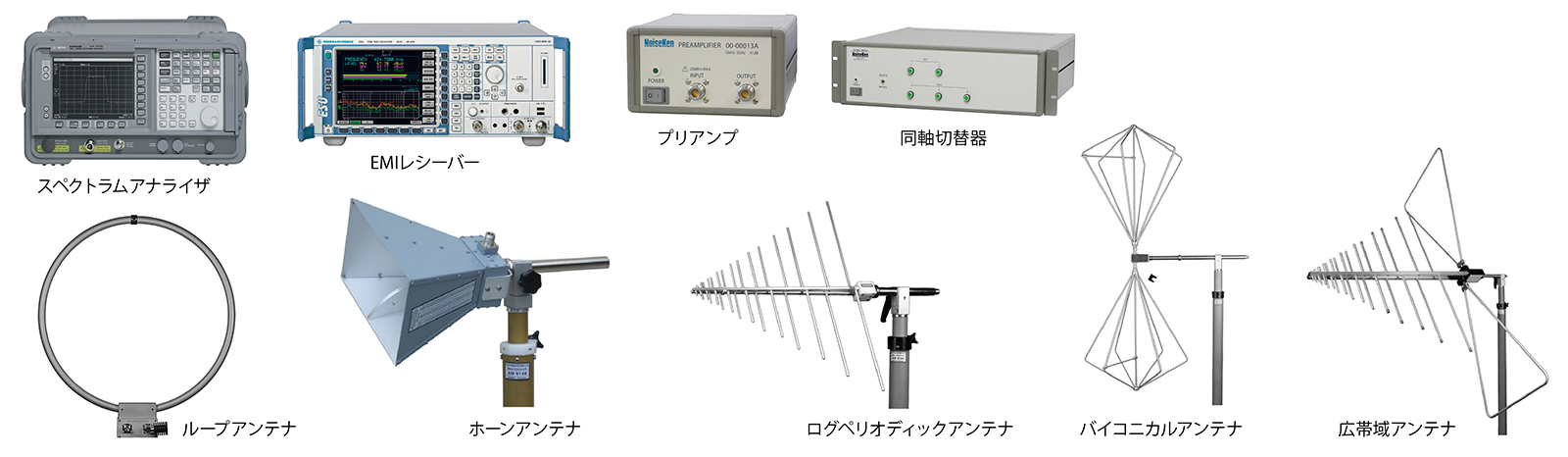

各種測定用アンテナ、EMIレシーバー、スペクトラムアナライザ、同軸切替器、プリアンプなど豊富に取り揃えております。
read more詳細はお問い合わせください。
詳細はお問い合わせください。
各種アンテナ
read more■ ETS・LINDGREN社製
■ ETS・LINDGREN社製
型番 名称 周波数範囲 3104C バイコニカルアンテナ 20MHz～200MHz 3109 バイコニカルアンテナ 20MHz～300MHz 3110C バイコニカルアンテナ 30MHz～300MHz 3147 ログペリオディックダイポールアレーアンテナ 200MHz～5GHz 3148B ログペリオディックダイポールアレーアンテナ 200M～2GHz 3140 バイコニログアンテナ 26MHz～3GHz 3142E バイコニログアンテナ 30MHz～6GHz 3143B バイコニログアンテナ 30MHz～1GHz 3149 バイコニログアンテナ 80MHz～6GHz 3121D ダイポールアンテナ 30MHz～1GHz 3106B ダブルリッジドガイドホーンアンテナ 200MHz～2.5GHz 3115 ダブルリッジドガイドホーンアンテナ 750MHz～18GHz 3116C ダブルリッジドガイドホーンアンテナ 10GHz～40GHz 3117 ダブルリッジドガイドホーンアンテナ 1GHz～18GHz 3119 ダブルリッジドガイドホーンアンテナ 400MHz～6GHz 3160 スタンダードゲインホーンアンテナ 960MHz～40GHz 3161 オクターブゲインホーンアンテナ 1GHz～8GHz 3101 コニカルログスパイラルアンテナ 200MHz～1GHz 3102 コニカルログスパイラルアンテナ 1GHz～10GHz 3103 コニカルログスパイラルアンテナ 100MHz～1GHz 3301C アクティブモノポールアンテナ 30Hz～50MHz 3303 モノポールアンテナ 1kHz～30MHz 6502 アクティブシールディットループアンテナ 10kHz～30MHz 6507 アクティブシールディットループアンテナ 1kHz～30MHz 6509 シールディットループアンテナ 1kHz～30MHz 6511 シールディットループアンテナ 20Hz～5MHz 6512 シールディットループアンテナ 10kHz～30MHz 7603 コイルアンテナ（MIL用） 20Hz～50kHz 7604 シールディットコイルアンテナ（MIL用） 20Hz～500kHz 7605/7606 コイルアンテナ／シールディットコイル（MIL用） 30Hz～100kH 3183 広帯域ミニバイコンアンテナ（SVSWR 測定用） 1Hz～18GHz 各種アンテナ
read more■ SCHWARZBECK社製
■ SCHWARZBECK社製
型番 名称 周波数範囲 耐入力 VHAP VHF精密ダイポールアンテナ 30MHz～300MHz UHAP UHF精密ダイポールアンテナ 300MHz～1GHz VHA9103 半波長VHFダイポールアンテナ 30MHz～300MHz UHA9105 半波長UHFダイポールアンテナ 300MHz～1GHz UHA 9125C 半波長UHFダイポールアンテナ 30MHz～3GHz VHA 9103B アンテナホルダ/バラン（BBA,BBAL,BBAK,BBVK） 30MHz～300MHz HFBA 9122 アンテナホルダ/バラン（BBA,BBAL,BBAK,BBVK） 150kHz～300MHz VHBA 9123 アンテナホルダ/バラン（BBA,BBAL） 25MHz～300MHz 50W VHBB 9124 アンテナホルダ/バラン（BBAL,BBAK,BBVK,） 25MHz～300MHz 10W UBAA 9114 アンテナホルダ/バラン（BBVU,BBUK） 30MHz～300MHz 5W UBAA 9115 アンテナホルダ/バラン（BBVU,BBUK） 30MHz～1GHz 5W BBA 9106 バイコニカルエレメント（VHA,HFBA,VHBA） 30MHz～300MHz BBVU 9135 バイコニカルエレメント（UBAA9114/9115） 30MHz～1GHz BBAL 9136 バイコニカルエレメント（VHA,HFBA,VHBA,VHBB） 20MHz～200MHz BBAK 9137 バイコニカルエレメント（VHA,HFBA,VHBB） 45MHz～450MHz BBVK 9138 バイコニカルエレメント（VHA,HFBA,VHBB） 60MHz～600MHz BBUK 9139 バイコニカルエレメント（UBAA9114/9115） 30MHz～1.2GHz SBA 9112 広帯域バイコニカルアンテナ（SVSWR測定用） 3GHz～18GHz SBA 9119 広帯域バイコニカルアンテナ（SVSWR測定用） 1GHz～6GHz UHALP 9108A ログペリオディックアンテナ 250MHz～2400MHz 1kW USLP 9142 ログペリオディックアンテナ 700MHz～5GHz 50W USLP 9143 ログペリオディックアンテナ 300MHz～7GHz 50W ESLP 9145 マイクロウェーブログペリオディックアンテナ 1GHz～18GHz VULB 9160 トライログ広帯域アンテナ 30MHz～1GHz 10W VULB 9161 トライログ広帯域アンテナ 30MHz～1(2.0)GHz 1kW VULB 9162 トライログ広帯域アンテナ 30MHz～7GHz 100W VULB 9163 トライログ広帯域アンテナ 30MHz～3GHz 100W VULB 9168 トライログ広帯域アンテナ 30MHz～1000MHz 10W BBHA 9120A ダブルリジット広帯域ホーンアンテナ 0.8GHz～5GHz BBHA 9120B ダブルリジット広帯域ホーンアンテナ 1GHz～10GHz BBHA 9120C ダブルリジット広帯域ホーンアンテナ 2GHz～18GHz BBHA 9120D ダブルリジット広帯域ホーンアンテナ 1GHz～18GHz BBHA 9120LF ダブルリジット広帯域ホーンアンテナ 0.7GHz～6GHz BBHA 9120L3F ダブルリジット広帯域ホーンアンテナ 0.5GHz～2.8GHz BBHA 9170 広帯域ホーンアンテナ 15GHz～26.5GHz HA 9250-12 標準ゲインホーンアンテナ 1GHz～2GHz HA 9250-24 標準ゲインホーンアンテナ 2GHz～4GHz HA 9250-48 標準ゲインホーンアンテナ 4GHz～8GHz HFRAE 5160 受信用VHF-UHFループアンテナφ50mm 2MHz～300MHz HFRAE 5161 VLF-HF RX ループアンテナφ250mm 0.07MHz～120MHz FMZB 1512 校正済ハンドヘルドループアンテナφ150mm 9kHz～30MHz HXYZ 9170 3軸ラージループアンテナ(CISPR15)φ2m 9kHz～100MHz HFCD 9171 HXYZ 9170校正用ダイポールアンテナ(CISPR15) 9kHz～100MHz 各種測定用アンテナ、EMIレシーバー、スペクトラムアナライザ、同軸切替器、プリアンプなど豊富に取り揃えております。
read more詳細はお問い合わせください。
詳細はお問い合わせください。
