方形波インパルスノイズ試験器 本体オプション EMSプローブキット MODEL：H2-B
プリント基板のパターンやフラットケーブル等にノイズ試験器を利用してノイズを印加できます。

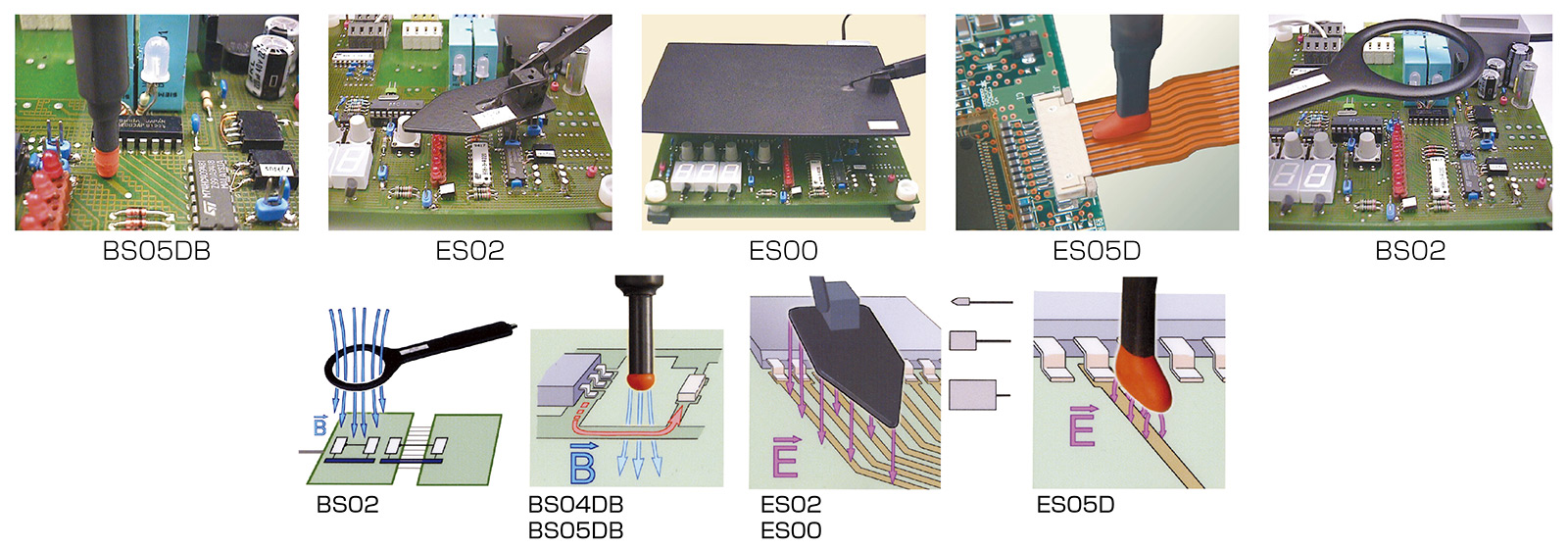

プローブの使い分けにより電界／磁界を切り分け近傍により照射する事が可能です。
（最大パルス電圧：1 kV、最大パルス幅：50ns、最速繰返し周期：10ms）
特徴
○プリント基板やハーネスなどの任意の部分にノイズを印加できます。
○電界／磁界を切り分けて結合させそれぞれの弱い部分を探索。
○形状・大きさの異なる電界プローブ・磁界プローブ各3本をセット。
○ノイズ印加が数mmの範囲で行えるので弱い場所の特定ができます。
○波源に信号発生器を使用すると、特定周波数に対する弱い部分を探すことができます。
