エミッション測定システム  EPSオプション ニアフィールドプローブ MODEL:LF1 set/RF1 set/RF2 set/RF3 set
EPS-02Ev3システムではその他様々なタイプの電磁界プローブを組み合わて使用することができます。下記に紹介をする電磁界プローブは、ドイツ LANGER社製のニアフィールドプローブで、部品の単一ピンレベルから大きなコンポーネントやアセンブリに対してまでの測定を考慮した様々なプローブをご用意しております。また、低周波用やより高い周波数帯域での測定を考慮したプローブもご用意しております。EPS-02Ev3との組み合わせに是非ご利用ください。
各種ニアフィールドプローブの詳細な仕様、およびEPS-02Ev3との組み合わせに関しては弊社営業までお問い合わせ下さい。

特徴

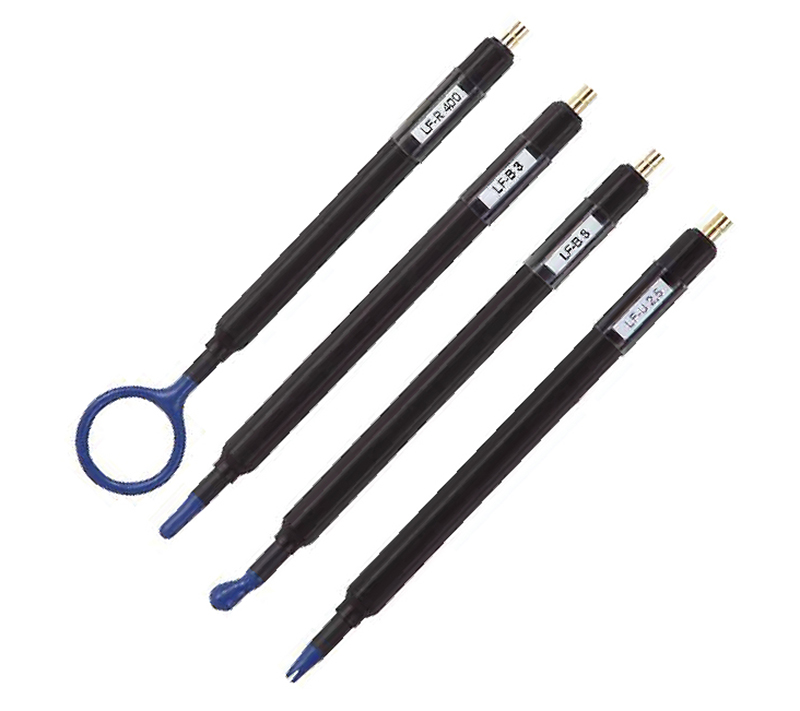

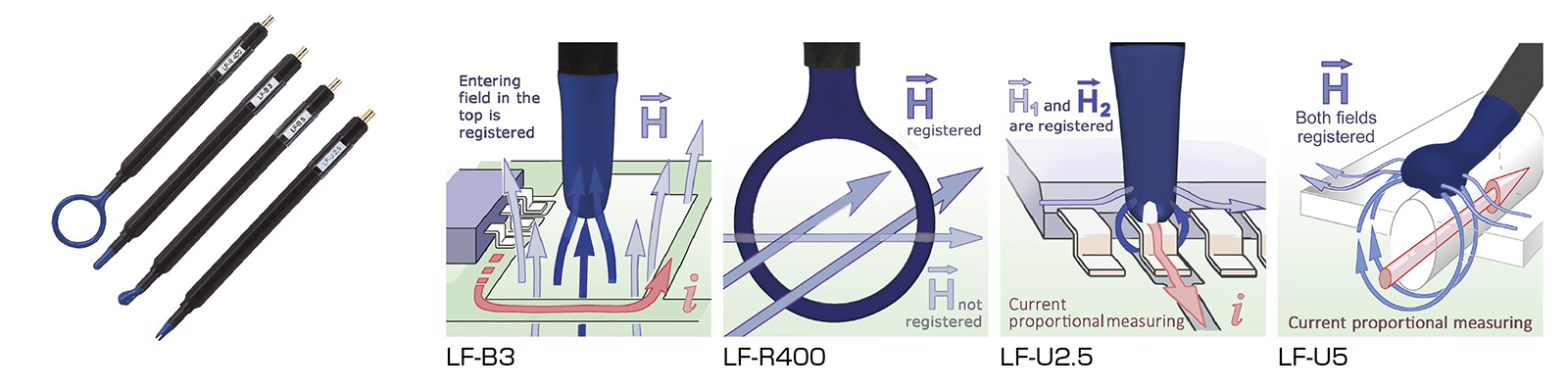

ニアフィールドプローブ Model : LF1 set
read more100kHz~50MHz 磁界
100kHz~50MHz 磁界
LF1 setは、電子アセンブリ上の100kHz~50MHzの磁界を測定するための4種類のシールドプローブのセットです。 プローブヘッドは、単一ピンやより大きなコンポーネント、およびアセンブリ上の電磁干渉源の検出用に設計されています。 最初、LF-R 400プローブで大枠の発生源を特定し、次にLF-B 3やLF-U 5、LF-U 2.5のような高分解能のプローブを使用して発生源を特定します。磁界プローブは、電界成分を抑える構造となっています。
※ 本プローブをEPS-02Ev3と接続するためには変換コネクタ(MODEL:02-00050A)が必要です。

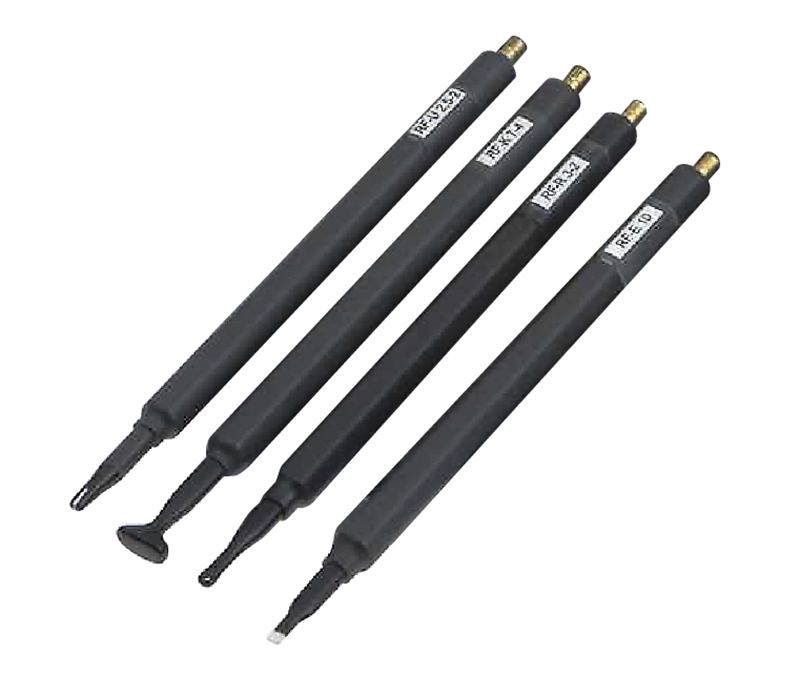

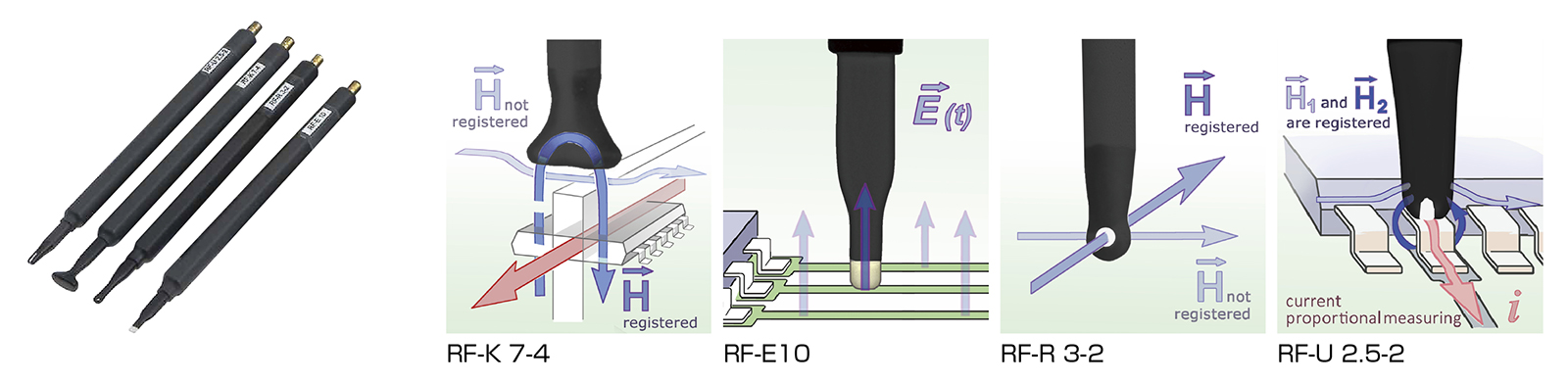

ニアフィールドプローブ Model : RF1 set
read more30MHz~3GHz 電界/磁界
30MHz~3GHz 電界/磁界
RF1 setは、電子アセンブリ上の30MHz~3GHzまでの電界および磁界を測定するための4種類のプローブのセットです。それぞれのプローブは、電子アセンブリに非常に近い距離での測定に向いています。電磁干渉源を特定するために、単一のICピンや導電路、コンポーネント、およびコネクタ上に配置し測定します。これらのプローブを使用することで、磁界の向きや電界分布を確認することができます。磁界プローブは、電界成分を抑える構造となっています。
※ 本プローブをEPS-02Ev3と接続するためには変換コネクタ(MODEL:02-00050A)が必要です。

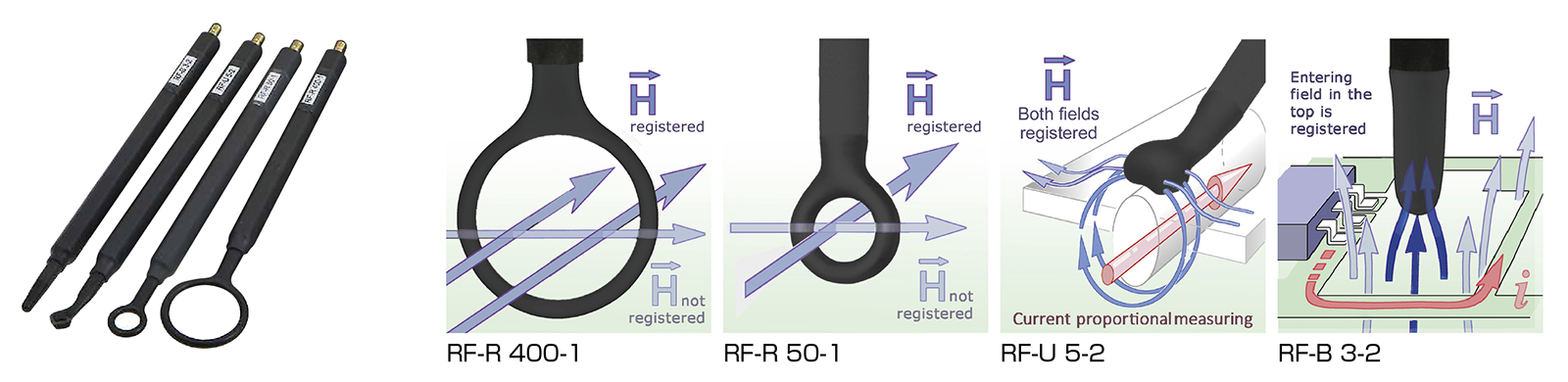

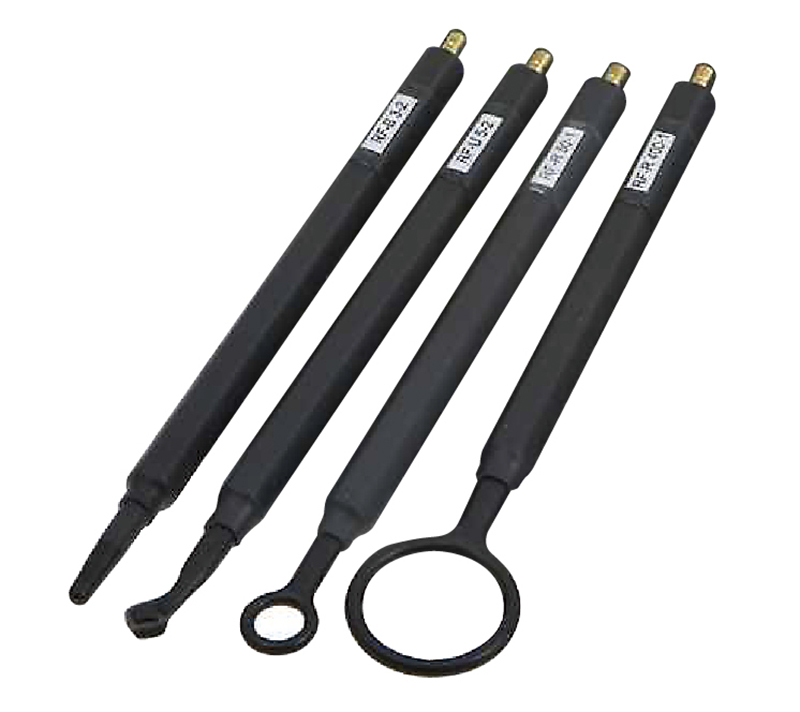

ニアフィールドプローブ Model : RF2 set
read more30MHz~3GHz 磁界
30MHz~3GHz 磁界
RF2 setは、電子アセンブリ上の30MHz~3GHzまでの電界および磁界を測定するための4種類のプローブのセットです。 プローブヘッドは、アセンブリ上のRF磁場からの干渉源を段階的に突き止めることが可能です。最初、RF-R 400-1およびRF-R 50-1のプローブを使用して、遠距離からの電磁干渉を検出できます。 次に、より高い分解能のRF-B 3-2およびRF-U 5-2プローブで、干渉源をより正確に検出することができます。これらのプローブを使用することで、磁界の向きや電界分布を確認することができます。磁界プローブは、電界成分を抑える構造となっています。
※ 本プローブをEPS-02Ev3と接続するためには変換コネクタ(MODEL:02-00050A)が必要です。

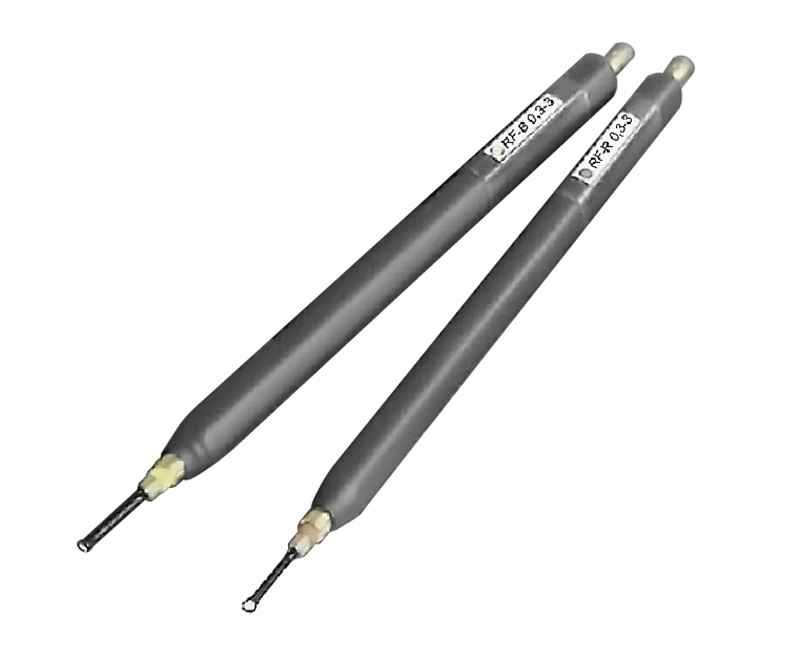

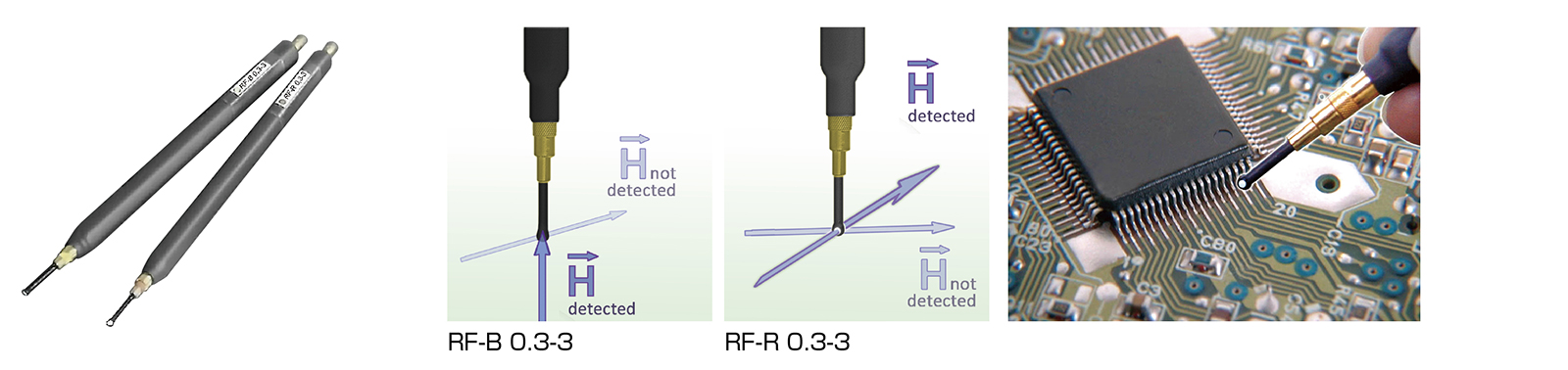

ニアフィールドプローブ Model : RF3 mini set
read more30MHz~3GHz 磁界
30MHz~3GHz 磁界
RF3 mini setは、開発段階で電子アセンブリ上の30MHz~3GHzの磁場を測定するため、1mm以下の分解能を持つ2つのプローブのセットです。プローブヘッドは、詳細な測定用に設計されています。これらプローブを使用することで、電子アセンブリ上の磁界の指向性および分布を検出することができます。プローブはシース構造となっており、電界成分をシールドします。また、本プローブの測定に際しては、20 dBまたは30 dBのプリアンプを使用することをお勧めします。
※ 本プローブをEPS-02Ev3と接続するためには変換コネクタ(MODEL:02-00050A)が必要です。
ポップアップタイトル
closeContactお問い合わせ
弊社製品の修理・点検・校正
カスタマーサービスセンター新規導入等のご相談・資料請求
製品お問い合わせフォーム
エミッション測定システムオプション製品
セミナー動画
関連製品
EMC 対策の効率化
可視化システムがRSA306B でもご利用できます!空間電磁界可視化システム EPS-02Ev3(小型・低価格版)
EPS-02EMFv2は、測定した磁界の周波数データを保存することができますので、対策するポイントを容易に特定することができます。
EPS-02Hv2は、磁界センサー測定部からのデータを直読し可視化することができます。非常にコンパクトで持ち運び等にも良く、現場での測定などに便利です。空間磁界可視化システム(低周波磁界) EPS-02EMFv2 / EPS-02Hv2
EMI対策の効率化に

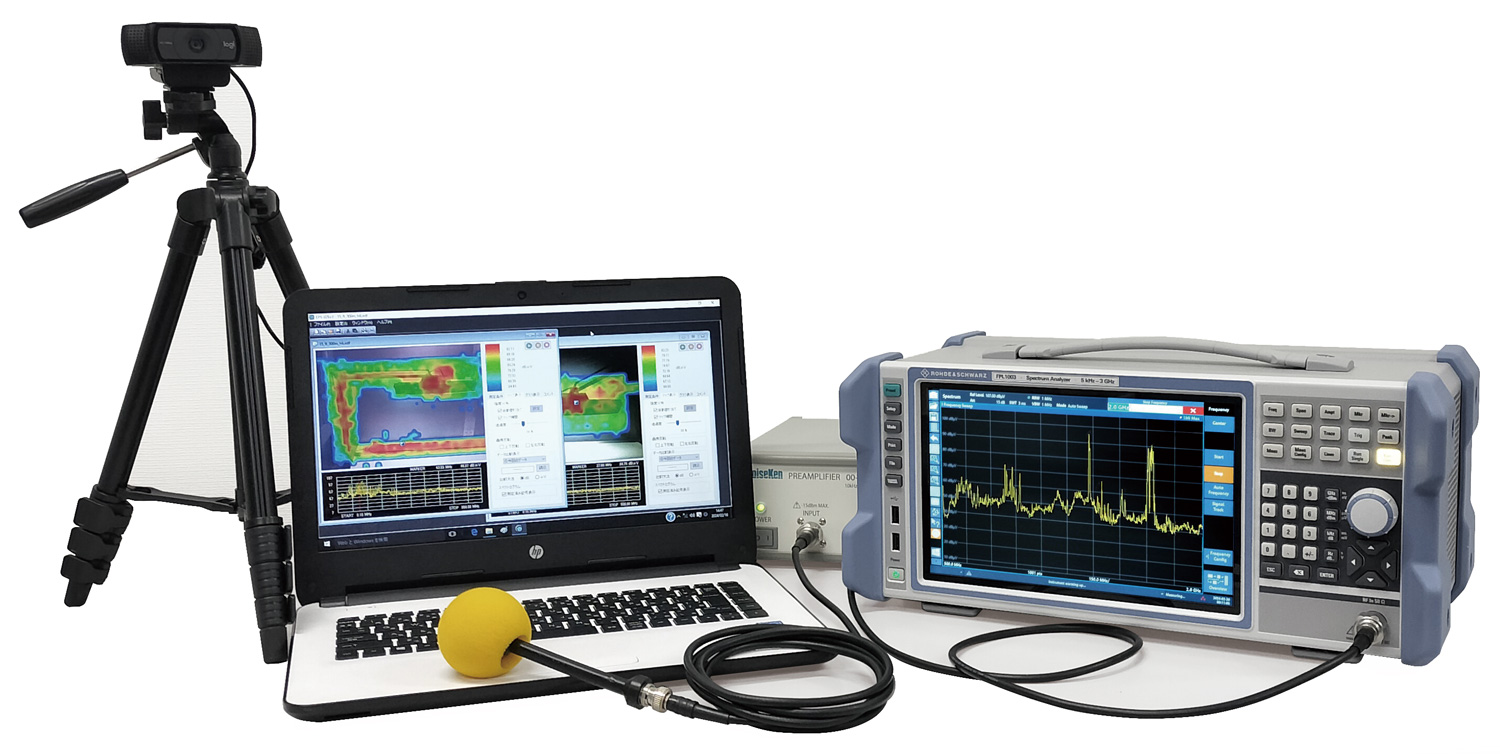

電子機器の開発に不可欠なEMC対策における、事前測定・発生箇所の特定・対策効果の確認ができるシステムです。カメラの画像から電磁界プローブの位置を色判別にて検出し*1、測定した信号をリアルタイムで周波数解析し、電磁界強度レベルを測定対象物の実画像と重ね合わせてヒートマップ状に表示します。
