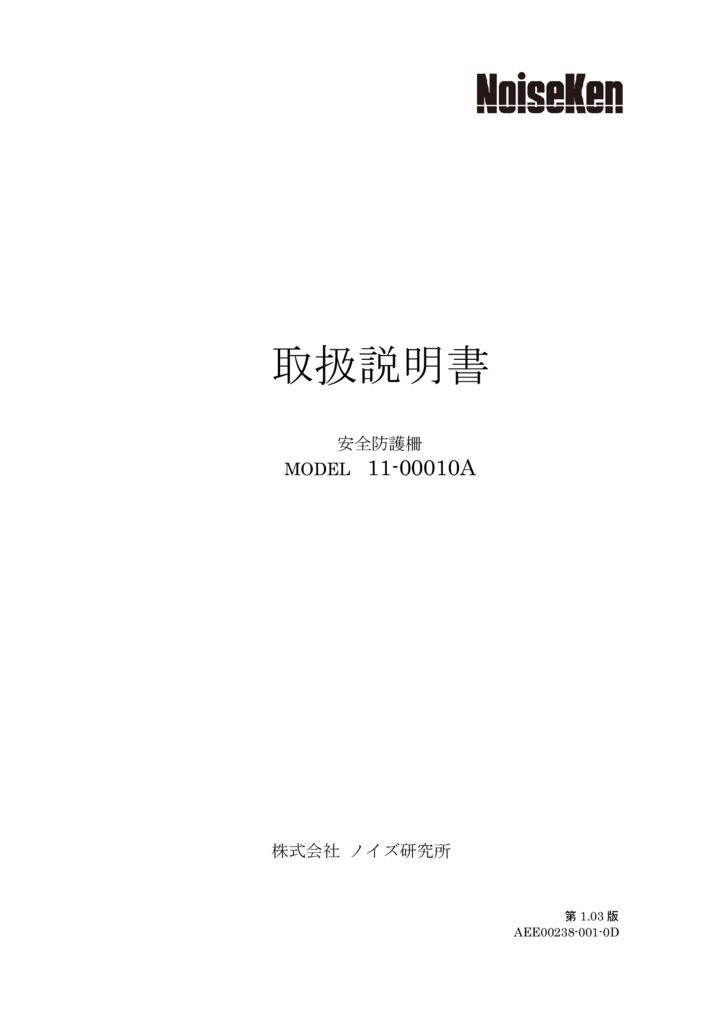

雷サージ試験器 LSS-F03 series用
安全防護柵 MODEL：11-00010A
雷サージ試験器に搭載しているインターロック機能との接続により、安全な試験環境を構築できます。
被試験体防護箱との併用で安全対策は万全となります。
雷サージ試験器オプション製品
-
LSS-F03 RemoteW MODEL：14-00071A
LSS-F03 Series用のリモートコントロールソフトです。（Window10/Windows11 OS対応) -
アレスタユニット MODEL：08-00012A
サージデカップリング用のアレスタユニットです。 -
重畳ユニット（AC600V･300A）
本器は雷サージ試験器LSS-F03シリーズと組み合わせ、AC600V･300A までの三相4線（L1,L2,L3,N）ラインへのノイズ重畳試験を行うことができます。
※ 本製品はカスタム仕様の製品となります。詳細はお問い合わせください。 -
USB光モジュールkit MODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き
● 対応機種：LSS-F03 series -
テレコム用波形確認ケーブルセット MODEL：05-00150A
テレコムライン用CDNからの出力波形を測定する際に使用する冶具です。
-
波形確認用ケーブルセット MODEL：05-00099A
本品はLSS-F03シリーズの電圧波形と電流波形を測定する際に使用する冶具です。
-
警告灯 MODEL：11-00017A
本製品は、LSS-F03シリーズに使用することが可能な警告灯です。
試験時に警告灯を点滅させる事で注意を促す事ができます。
● 対応機種：LSS-F03 series -
被試験体用安全防護箱 MODEL：11-00005A／11-00006A
試験を行う際に供試品への接触を防止する為の防護箱です。
安全防護柵との併用により確実な安全対策ができます。 -
マルチコンセント付接続端子台（3P） MODEL：18-00048B
LSS-F03シリーズの出力をEUTに接続する為の中継端子台です。
付属のマルチコンセントに配線すると、各国規格に対応した電源プラグが直接接続できます。
単相２線 PE 付（耐圧4.5kV） -
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。 -
絶縁トランス MODEL：TF-6503P
TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。 -
絶縁トランス MODEL：TF-6633P
TF-6633Pは最大単・三相AC 600V/63A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。 -
絶縁トランス MODEL：TF-2302P
TF-2302Pは最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。 -
5P重畳出力用端子台 MODEL：18-00044A
出力をEUT に接続する為の中継端子台です。5ピン。 -
3P重畳出力用端子台 MODEL：18-00047B
出力をEUT に接続する為の中継端子台です。3ピン。 -
ACライン入力ケーブル（単相） MODEL：05-00134A
● 対応機種：LSS-F03 series -
ACライン入力ケーブル（三相） MODEL：05-00135A
● 対応機種：LSS-F03 series -
DCライン入力ケーブル MODEL：05-00136A
● 対応機種：LSS-F03 series -
カップリングアレスタユニット MODEL：08-00016A
サージを重畳するためのカップリングアレスタユニットです。 -
DC電源重畳専用CDN（DC500V 60A）
本試験器は雷サージ試験器と組み合わせることで、DC500V 60A までのノイズ重畳試験を行うことができます。雷サージ試験器本体との組み合わせにて、印加相の切替や印加相スイープなどの設定による試験ができます。 -
高速通信線用重畳ユニット MODEL：F-130814-1004
本器は、IEC 61000-4-5規格に規定されている1000Mbit/sまでの 非シールド・対称高速通信線にサージ試験を行うことができます。
-
相互接続線用重畳ユニット MODEL：LSS-INJ6401SIG
本器は、IEC 61000-4-5規格に規定されている相互接続線に対してのサージ試験を行うことができます。
被試験装置電力容量は、DC50V/1Aで、最大6,600Vのサージ電圧を相互接続線に重畳することができます。DCライン出力部のインダクタバイパス端子に添付の接続プラグを接続することによりインダクタ（20mH）をバイパスすることが可能です。各ラインとグラウンド間に添付のサージ保護用アレスタを装着することが可能です。
※ 本装置とLSS-F03を接続するには、別途変換ケーブル（05-T1578）が必要です。
