方形波インパルスノイズ試験器  本体オプション カップリング・クランプ MODEL:15-00014A

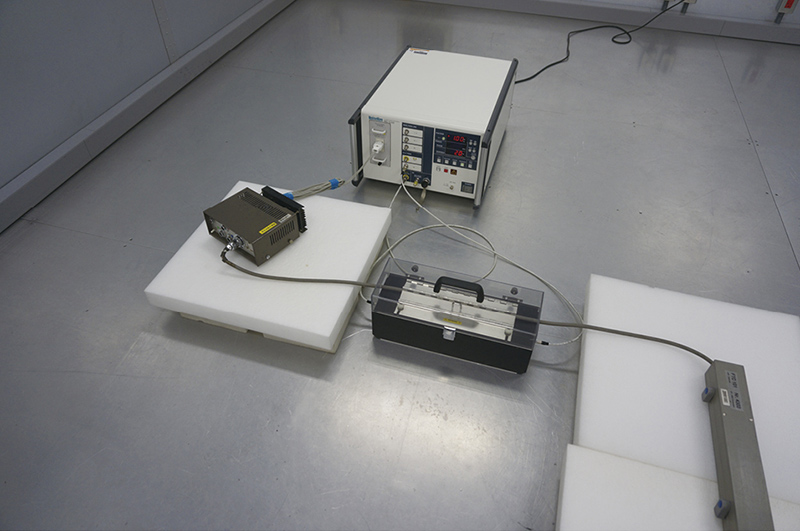

15-00014Aは、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。
あわせて、本クランプを校正するためのクランプ校正冶具(15-00015A)もございます。

特徴
○ 信号・DC・AC・GND等を切断しないでノイズの注入ができます。
○ 電子機器のノイズ耐量を個別に分離して試験することができます。
○ 信号ライン等に直接ノイズを注入できるので効果的にノイズ耐量を試験することができます。
詳細仕様
項 目 | 仕 様 / 性 能 |
---|---|
入力電圧 | 4000V MAX |
入力パルス幅 | 50~1000ns |
結合方式 | 容量性結合 |
適合ケーブル寸法 | 最大外径20mm |
寸法/重量 | (W)386×(H)155×(D)140mm(突起含まず)/約4kg |
終端抵抗 | 未内蔵 |
添付品 | 同軸ケーブルNMHV(P)-NMHV(P)1.5m-223U:2本 |
