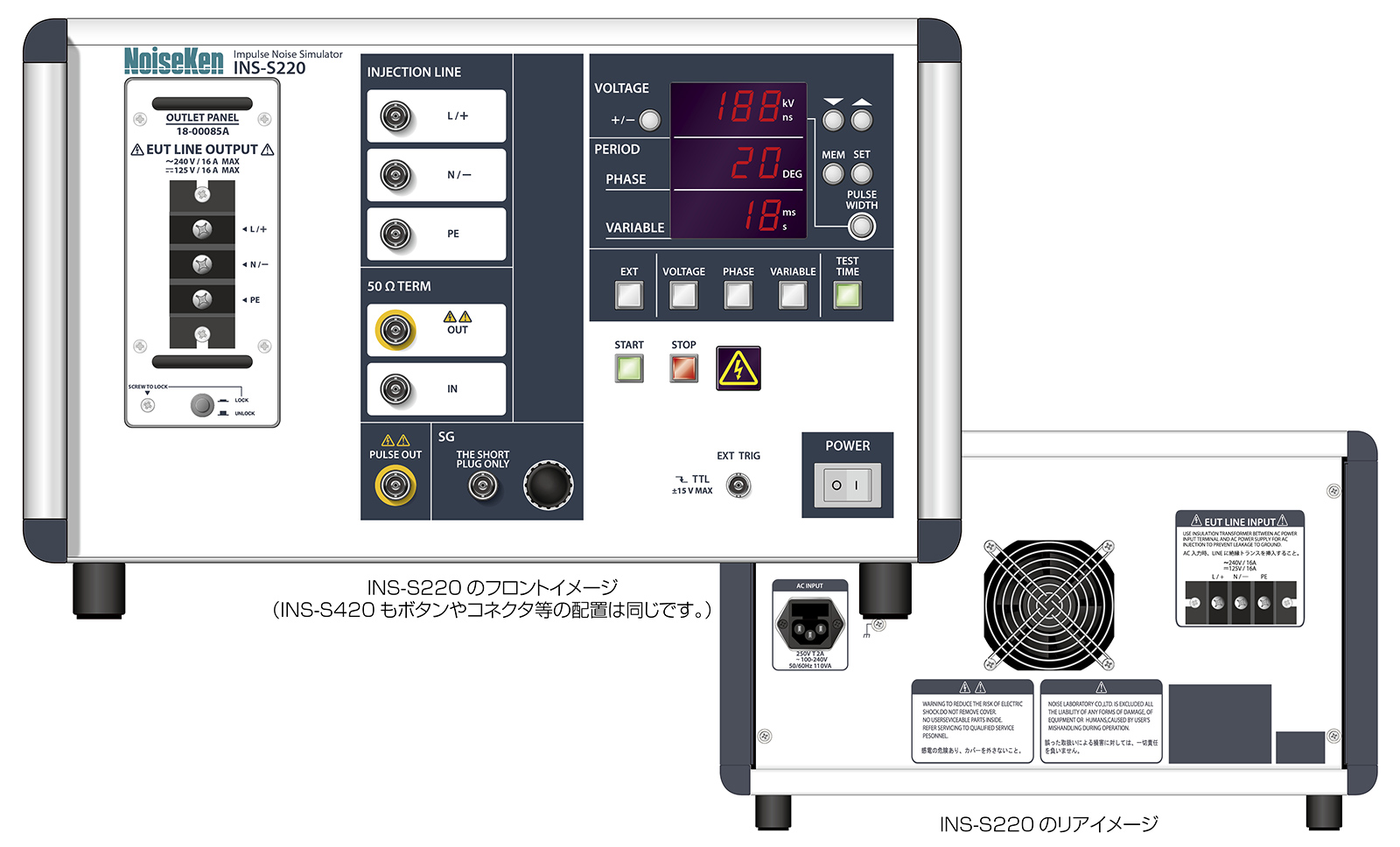

方形波インパルスノイズ試験器 インパルスノイズ試験器（半導体リレー方式） INS-S220 / S420
市場トラブルの問題解決に
スイッチングデバイスの接点間の放電、電子モーターから発生するアーク放電などによる立ち上がりの早い高周波ノイズを模擬的に発生し、電子機器の耐性を評価する試験器です。
試験パルスに含まれている周波数成分の幅が広く、また、パルス幅を可変する事でエネルギー量も変化させることができるため、市場でのノイズトラブルに対して再現性の高いノイズ試験が行えます。
特徴
主な特徴
read moreJEMA JEM-TR 177、JEC 2501、（NECA TR-28）に準じた試験が実施できます。 ボタン操作だけでパルス幅等の設定が行える為、試験条件設定の時間短縮ができます｡ 試験パルス波形の安定性が向上し、再現性の高い試験ができるように．．．
- JEMA JEM-TR 177、JEC 2501、（NECA TR-28）に準じた試験が実施できます。
- ボタン操作だけでパルス幅等の設定が行える為、試験条件設定の時間短縮ができます｡
- 試験パルス波形の安定性が向上し、再現性の高い試験ができるようになりました。
- 消耗品数を減らしコスト削減ができます。
- ショートプラグ採用により、コモン／ノーマルモードの切換が容易に設定できます。
- TEST TIME 設定により試験時間の設定が可能となりました。
- 50Ω系終端器を試験器に内蔵し、容易に配線ができます。
- より高速なパルス繰返し周期での試験が可能になりました。（INS-S220のみ）
- アウトレットパネルにより、EUTのACプラグを直接接続できます。（オプション）
- 各種プローブ、カップリング･アダプタなどにより、様々な試験ができます。（オプション）
- 外付けの重畳ユニット（CDN）の追加により、EUT電源容量三相の試験もできます。（オプション）
- 専用ソフトウェアを使用する事で、様々な試験条件で試験ができます。（オプション、INS-S420のみ。INS-S220は特注にて対応可）
市場トラブルの問題解決 高周波、エネルギー量変化ができる試験パルス

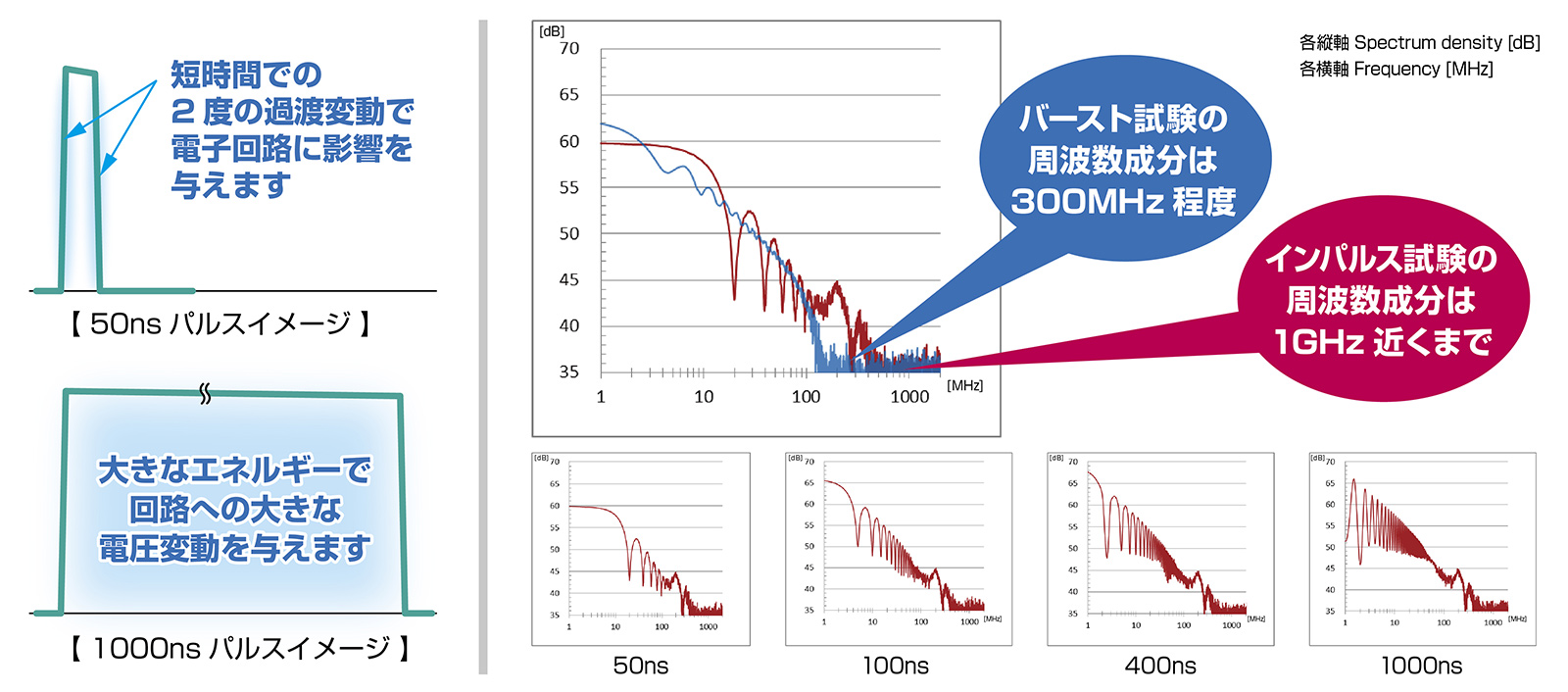

read moreパルス幅が狭い50ns～100ns程度のインパルスは、エネルギーが小さい代わりに短時間での立上がり／立下がりの計2度の過渡変動による電圧変動、および急峻に発生する電磁界での誘導結合による影響を電子回路に与えます。
パルス幅が狭い50ns～100ns程度のインパルスは、エネルギーが小さい代わりに短時間での立上がり／立下がりの計2度の過渡変動による電圧変動、および急峻に発生する電磁界での誘導結合による影響を電子回路に与えます。また、パルス幅の広い800ns～1000ns などのインパルスはエネルギー量が大きいため、回路へ大きな電圧変動を与えやすくなります。インパルス試験は国際規格IEC 61000-4-4で定められているファスト・トランジェント／バースト試験に比べ立ち上がり時間が高速なため、1GHｚ近くまでの高い周波数成分を含んでいます。このためEUTに対してノイズを印加した際に、より回路内部に侵入しやすく電子回路に影響を与えやすくなります。なお、インパルスのパルス幅により包含する周波数スペクトラムの成分および強度が異なるため、数種類のパルス幅での試験の実施をおすすめします。
詳細はノイズテクニカルレポート（電源線の高周波ノイズ試験について） https://www.noiseken.co.jp/products/catalog/emc/ins/1019/ をご覧ください。試験結果の再現性が向上 より定量的な試験ができます

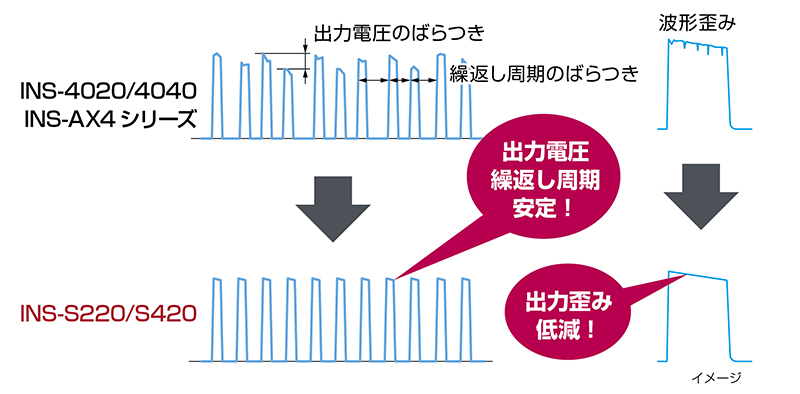

read more従来の水銀リレー方式から半導体リレー方式に変更することで試験パルス波形の安定性が向上し、従来よりも定量的で試験結果の再現性が高い試験ができます。
従来の水銀リレー方式から半導体リレー方式に変更することで試験パルス波形の安定性が向上し、従来よりも定量的で試験結果の再現性が高い試験ができます。また、水銀リレー劣化時に発生する出力波形不良も無くなりました。
誤動作発生率の向上 試験にかかる時間を短縮できます（INS-S220のみ）

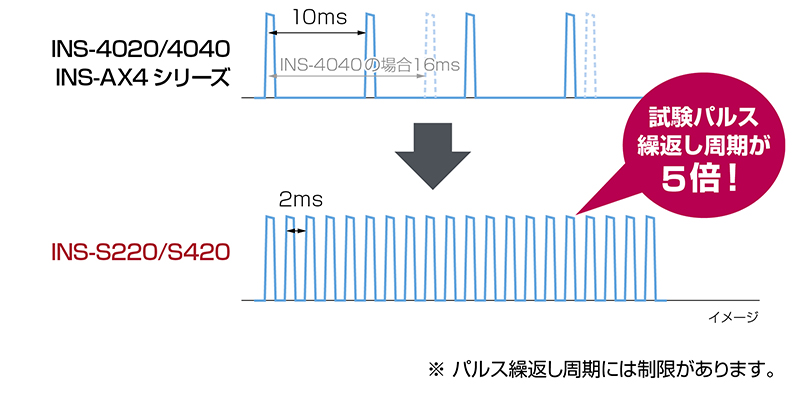

read more試験パルスの繰返し周期を従来品より高速化することで、製品の誤動作発生率が向上し、試験時間の短縮が期待できます。
試験パルスの繰返し周期を従来品より高速化することで、製品の誤動作発生率が向上し、試験時間の短縮が期待できます。
例）繰返し周期を2msとした場合
パルス幅設定の簡略化 設定にかかる時間を短縮できます

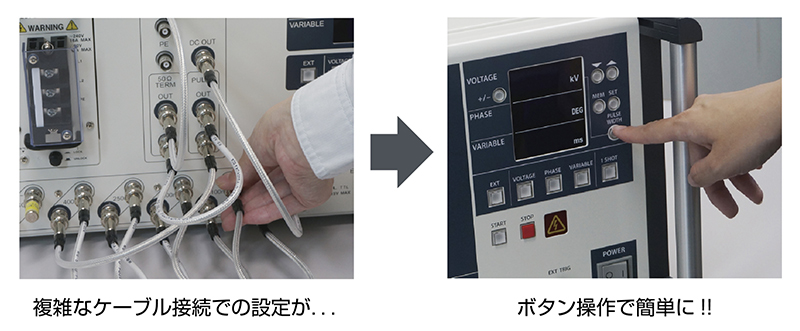

read more従来モデル（INS-4020/4040）のパルス幅設定は、専用の同軸ケーブルを手動で切り替える煩わしさがありましたが、新しいインパルスノイズ試験器INS-S220ではボタン操作で簡単に設定ができ、設定時間の短縮と、接続ミスを軽減します。
従来モデル（INS-4020/4040）のパルス幅設定は、専用の同軸ケーブルを手動で切り替える煩わしさがありましたが、新しいインパルスノイズ試験器INS-S220ではボタン操作で簡単に設定ができ、設定時間の短縮と、接続ミスを軽減します。
接続の簡略化 接続にかかる時間を短縮できます

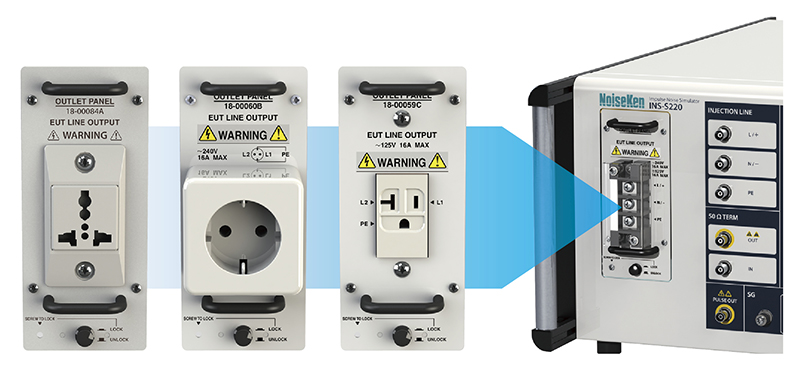

read moreEUTの接続が簡単なアウトレットパネル方式を採用。
EUTの接続が簡単なアウトレットパネル方式を採用。
各国のコンセント形状に応じたアウトレットパネル（オプション）を使用することで、供試品を簡単に接続して試験ができます。
コストの削減 消耗品の交換を減らしました

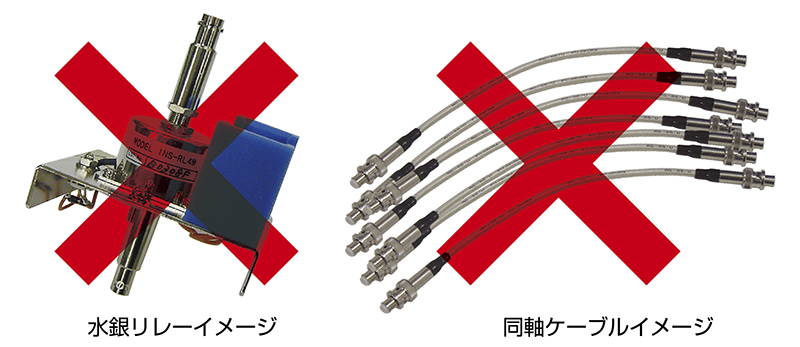

read more従来の水銀リレー（消耗品）から半導体リレー方式を採用。
従来の水銀リレー（消耗品）から半導体リレー方式を採用。
パルス幅設定ケーブルや水銀リレーなどの消耗品が不要となり、交換にかかるコストを削減しました。
ノイズ対策が容易 誤動作発生箇所の特定ができます
read more電源線、通信線、ハーネス、筐体から基板レベルまで、さまざまなノイズ印加用のオプション品を多数用意していますので、誤動作発生箇所の特定を容易にします。
電源線、通信線、ハーネス、筐体から基板レベルまで、さまざまなノイズ印加用のオプション品を多数用意していますので、誤動作発生箇所の特定を容易にします。
ポップアップタイトル
close関連情報・コラム
方形波インパルスノイズ試験について
read more方形波インパルスノイズ試験は、高周波パルス（高速方形波パルス）によるノイズ試験で、日本を中心に1970年代のEMC黎明期の頃から実施されているノイズ耐性評価試験です。国際規格が制定される前より、メーカ各社が自主的に試験基 […]
リモートコントロールソフトウェアINS-S series RemoteWのご紹介
read moreリモートコントロールソフトウェアは、試験器の制御をパーソナルコンピュータ（PC）で行い、出力電圧、極性、位相角、印加モードなどの試験パラメータを設定することで、試験器での操作を行わずに試験ができる便利なソフトウェアです。 […]
インパルスノイズ試験器を使ったノイズ耐性評価
read more上流工程でノイズ耐性評価の重要性が高まる背景 EMC試験は信頼性試験の一つとして実施され、多くの場合は製品レベルで行われることが一般的です。量産品と同等のレベルで設計変更が難しい段階で問題が発生した場合、改善のための対策 […]
EMC試験の自動化 インパルスノイズ試験編
read moreEMC試験の自動化が高まる背景 EMC試験は試験に対しての知識や経験を持った担当者（専任者）が実施することが多いですが、社会構造の変化などにより「自分が担当として急に試験を実施することになった」こんなご経験はないでしょう […]
インパルスノイズ試験器の始業前点検
read moreスイッチングデバイスの接点、電子モーターから発生するアーク放電などによる立ち上がりの早い高周波ノイズを模擬的に発生し、電子機器の耐性を評価する試験器です。ここでは、当社での測定例を中心に、始業前の簡易チェック方法を記載 […]
Contactお問い合わせ
弊社製品の修理・点検・校正
カスタマーサービスセンター新規導入等のご相談・資料請求
製品お問い合わせフォーム
オプション
INS用重畳ユニット（DC65V/20A）
本品はインパルスノイズ試験器本体と組み合わせてEUTラインへDC65／20Ａまで
のノイズ重畳試験をおこなうことができます。
ライン・ライン間試験（ノーマルモード）、及びライン・グランド間試験（コモンモード）の重畳モ
ードをコネクタの差替えで簡単におこなうことができます。
(結合コンデンサ：0.2μF／470pF)
筐体連結金具 03-00124A
試験器本体（発生器）と重畳ユニット（結合減結合回路網）を接続する金具
インパルスノイズ試験器INS-Sシリーズとインパルスノイズ試験器用自動CDN IJ-AT450を連結させることで、試験器がズレるのを防止できます。
INS-S series用リモートコントロールソフトウェア INS series RemoteW MODEL：14-00069A
INS-S series RemoteW（Model：14-00069A）はINS-S seriesをリモート制御する専用ソフトウェアです。このソフトウェアを用いることで、パルス出力電圧、パルス幅、位相角、繰返し周期などの試験パラメータの他に、印加モードを設定することができます。試験条件をシーケンス制御することができるため、試験時間の短縮、工数の削減に寄与します。
INS用パルス分圧器 MODEL：00-00021A
高電圧パルスを4:1 に分圧して出力することで、低電圧での試験を実現するための分圧器です。
光インターフェースユニット MODEL：07-00023A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換（最大４ch）、光ファイバーケーブル5m×4本付き
ライン入力ケーブル MODEL：05-00160A
ノイズ・キャンセラ・トランスとインパルスノイズ試験器、一次側電源とノイズ・キャンセラ・トランスとを接続するためのケーブルです。
単相20A 3m
キャプタイヤケーブル 丸型圧着端子ー切りっぱなし（お客さまにて加工）ライン出力ケーブル MODEL：05-00161A
ノイズ・キャンセラ・トランスとインパルスノイズ試験器、一次側電源とノイズ・キャンセラ・トランスとを接続するためのケーブルです。
単相20A 2m
キャプタイヤケーブル 丸型圧着端子ー丸型圧着端子
パルス印加ケーブル MODEL：02-H1834
インパルスノイズ試験器と組み合わせ、直接ノイズを注入するためのケーブルです。
※電源線などの電流の流れる個所への印加には使用できません。
USB 光モジュールkitMODEL：07-00022A
試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB−光変換、光ファイバーケーブル5m付き
インパルスノイズ試験器用自動CDN IJ-AT450
インパルスノイズ試験器用自動CDN（Model：IJ-AT450）はインパルスノイズ試験器と組み合わせることで、3相交流ライン及び⾼圧DCラインへの試験ができる重畳ユニットです。
重畳ユニット MODEL：IJ-5100Z
インパルスノイズ試験器と組み合わせ、AC480V･100Aまでの3相５線（L1,L2,L3,N,PE）ラインへのノイズ重畳試験を行うことができます。
INS-S220/S420と組み合わせた場合は、EUTラインに同期したライン同期試験が行えます。
重畳ユニット MODEL：IJ-4050
インパルスノイズ試験器と組み合わせ、AC415V 50Aまでの三相５線（L1,L2,L3,N,PE）ラインへのノイズ重畳試験を行うことができます。
ノーマルモード、及びコモンモードの重畳モードをコネクタの差替えで簡単に行うことができます。
INS-S220/S420と組み合わせた場合は、EUTラインに同期したライン同期試験が行えます。
アウトレットパネル MODEL：18-00059C／60B／84A
インパルスノイズ試験器INS-S220/S420のライン出力コネクタを変換させるためのアウトレットパネルです。
INS用直接注入コンデンサ MODEL：01-00047A
インパルスノイズ試験器のパルス出力を試験器内部のCDN を通さずに直接印加するためのユニットです。
ボックス内部にCDNと同じカップリング用のコンデンサを内蔵しています。
アウトレットパネル MODEL：18-00069A／71A
IJ-AT450のライン出力コネクタを変換させる為のアウトレットパネルです。
●IJ-AT450用
外部ブレーカーBOX（20A） MODEL：18-00072A ／ （50A） MODEL：18-00073A
INS-S220/S420・IJ-4050/AT450と組み合わせて使用することで、試験器と電源供給側のラインを遮断することができるブレーカーBOXです。
※接続には接続ケーブルの加工が必要です。詳細はお問い合わせください。
カップリング・アダプタ MODEL：15-00007A（CA-806）
CA-806は、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。
カップリング・クランプ MODEL：15-00014A
15-00014Aは、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。
あわせて、本クランプを校正するためのクランプ校正冶具（15-00015A）もございます。
カップリング・アダプタ MODEL：CA-805B
CA-805Bは、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。
ラディエーションプローブ MODEL：01-00006A/7A/8A/9A/10A/31A/50A
本プローブは、インパルスノイズ試験器と組み合わせることにより、電子機器内部の配線（PCボード）等に電磁界による輻射ノイズを与え、電子機器の輻射ノイズに弱い部分を探すためのものです。
ノイズ印加プローブ MODEL：01-00034A
プリント基板のパターンや部品に対して直接ノイズを注入することができるプローブです。
※ 入力パルス繰返し周期:10ms以上
EMSプローブキット MODEL：H2-B
プリント基板のパターンやフラットケーブル等にノイズ試験器を利用してノイズを印加できます。
プローブの使い分けにより電界／磁界を切り分け近傍により照射する事が可能です。
（最大パルス電圧：1 kV、最大パルス幅：50ns、最速繰返し周期：10ms）
絶縁トランス MODEL：TF-6503P
TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。絶縁トランス MODEL：TF-6633P
TF-6633Pは最大単・三相AC 600V/63A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。
絶縁支持台 MODEL：03-00024A
床置き機器に対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W1200×D1200×H100mm
材質：木製
耐荷重：500kg
立方絶縁台100 MODEL：03-00029A
床置き機器などに対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W100×D100×H100mm
材質：木製
耐荷重：500kg
試験環境 MODEL：03-00020A/39A/7A
絶縁トランス MODEL：TF-2302P
TF-2302P は最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。
絶縁ブロック MODEL：03-00054A
供試品などから出る配線等をグラウンドプレーンより浮かす（絶縁）する際に使用する絶縁ブロックです。
寸法：W300×D300×H50mm、5枚1セット
材質：発泡ポリエチレン
SGケーブル MODEL：05-00103A
試験器本体SGとグラウンドプレーンを接続する編組線ケーブルです。
長さ：0.1m
ノイズ・キャンセラ・トランス NCT-series
インパルスノイズ等に優れた減衰特性を持ちます。
インパルスノイズ試験時のライン入力絶縁用としてご使用いただけます。
SG接続板 MODEL：03-00112A
試験器本体SGとグラウンドプレーンを接続する金属プレートです。
グラウンドプレーンとネジ留めする必要が無いため、試験器本体の移動が容易になります。
●INS-S220/S420用
