静電気試験器 ESS-PS1 & GT-31S（放電ガン）
これからの静電気試験をもっと楽に！
帯電した人体からの静電気放電現象を模擬し、電子機器の静電気放電に対する耐性を評価するための試験器です。
電子機器の操作パネルやボタンスイッチ、筺体などに帯電した人体が接近して生じる静電気放電は、高電圧かつ高周波のノイズを発生し、電子機器の誤動作を引き起こす要因となります。
静電気放電によるノイズを再現する静電気試験は、市場でのノイズによるトラブルを防ぐ必要不可欠なイミュニティ試験のひとつです。
特徴
-
主な特徴
read more
● IEC 61000-4-2 / ISO 10605 規格準拠。
● 放電ガンにタッチパネルを搭載し操作性を向上。
● バッテリー駆動により可搬性が向上。大型機器などへの試験が便利に。
● 試験を確実に実施するための、簡易の始業前点検用プリチェック機能付き。
● CRユニットもワンタッチ交換。
※静電気試験自動化のご要望につきましては弊社営業までお問い合わせ下さい。 -

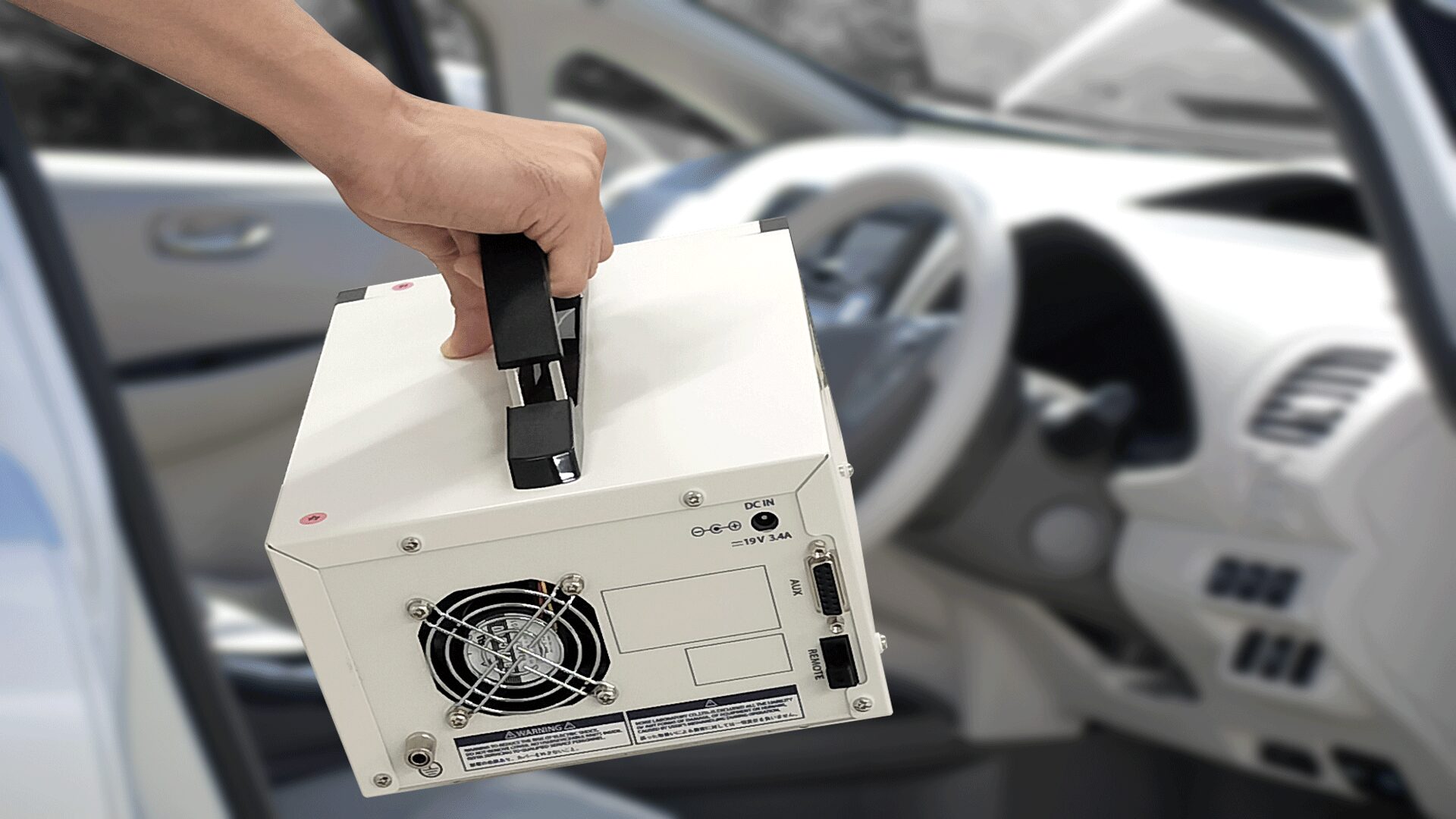

試験の自由度が拡大

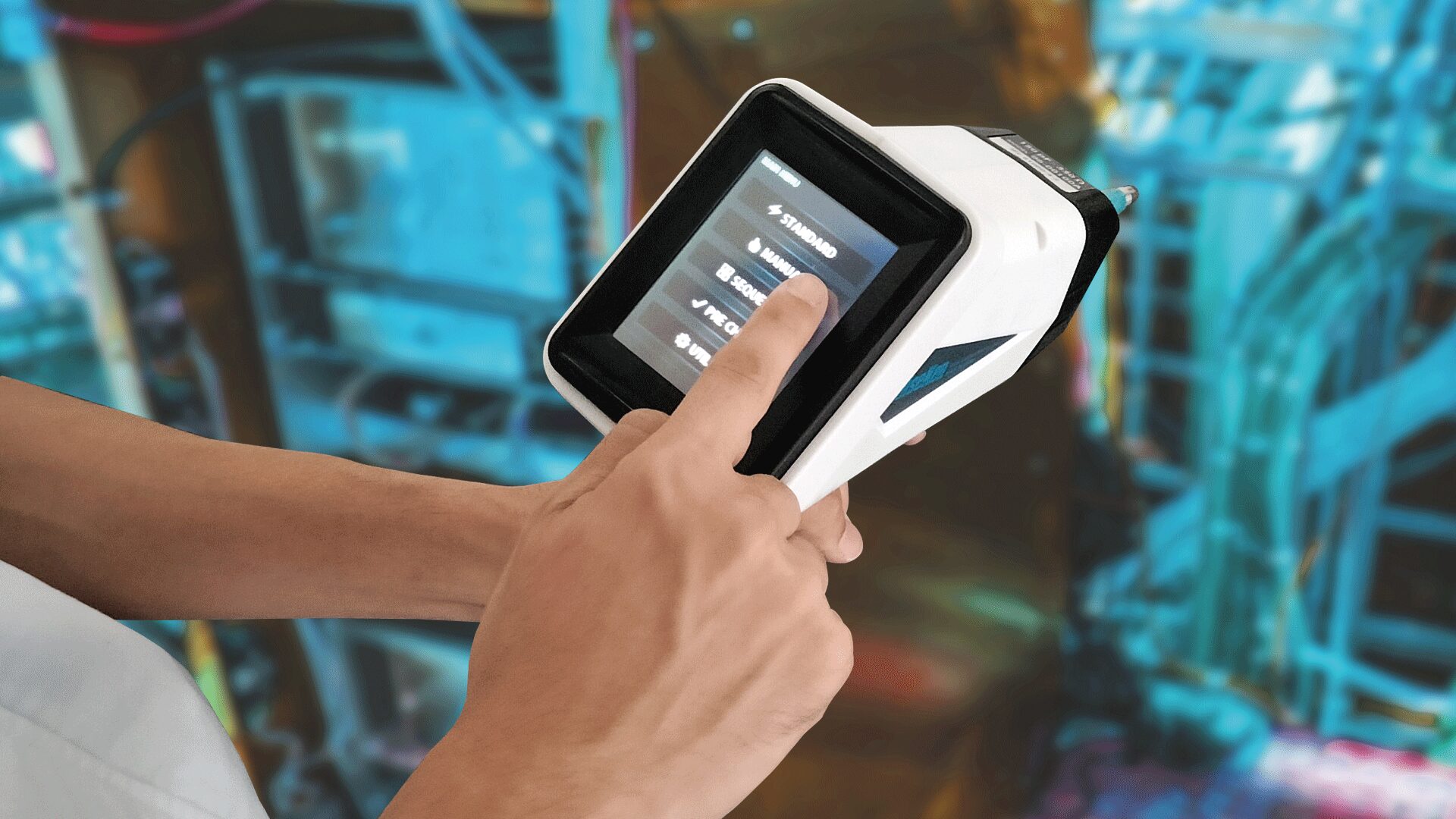

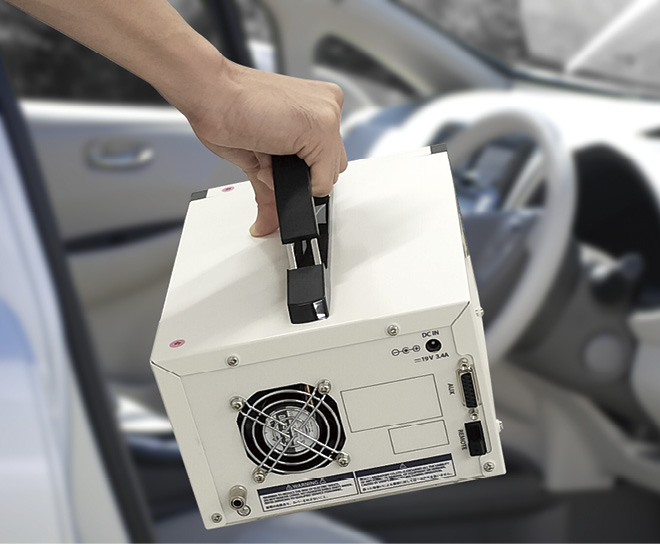

read moreタッチパネルを搭載・バッテリー駆動により試験が楽に
放電ガンにタッチパネルを搭載し、バッテリー駆動により可搬性が向上。モビリティ機器や大型の医療機器・事務機器などを試験する際に効果を発揮します。
-

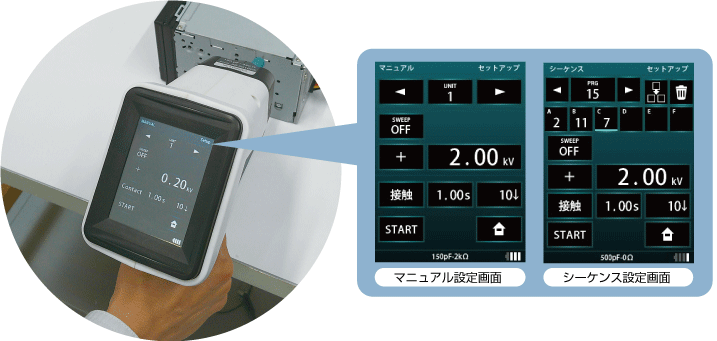

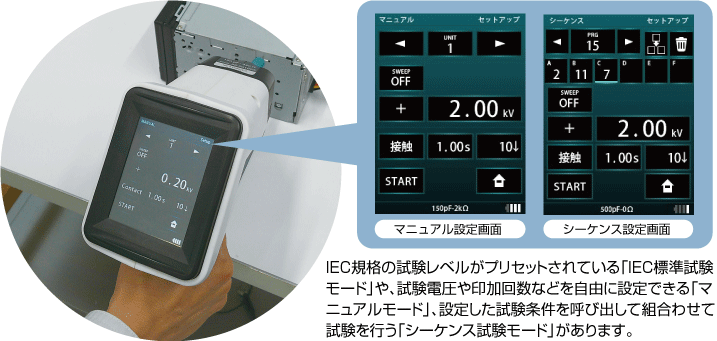

試験条件を簡単設定

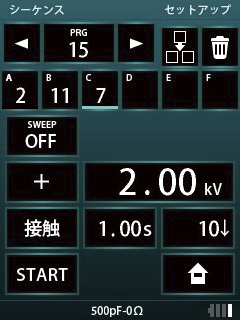

read moreわかりやすい操作画面

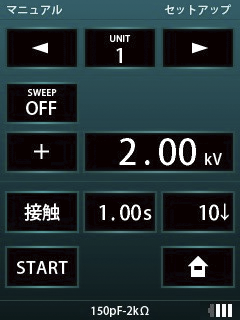

放電ガンに搭載したタッチパネルにより、試験条件の設定が簡単に行えます。また、タッチパネルの操作画面は、どなたでも判りやすいデザインで、表示言語は日本語／英語の切替えができます。
-

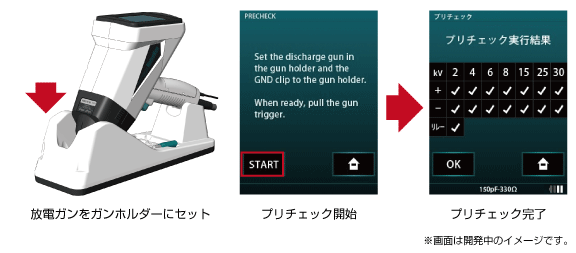

より確実な試験
read moreプリチェック機能を搭載

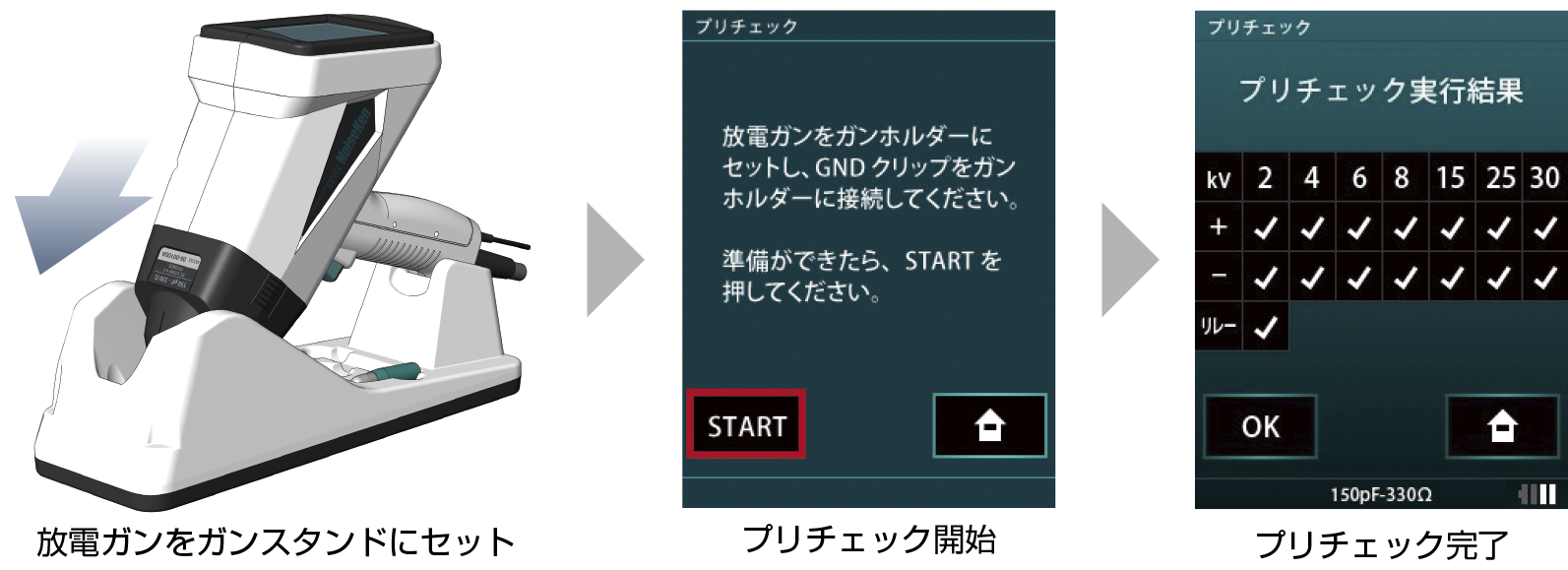

より確実な試験を実現するための3つのプリチェック機能「高圧電源出力チェック」、「絶縁不良チェック」、「放電リレー動作チェック」を搭載。３つのプリチェック機能で試験器の異常を早期に発見できます。専用の測定器を使用しないので、どなたでも簡単に操作いただける機能です。
ポップアップタイトル
詳細仕様
仕様は概略仕様です。
| 項 目 | 機 能 ／ 仕 様 |
|---|---|
| 出力電圧 | 0.2kV～30.0kV |
| 極性 | 正または負 |
| 繰返し周期 | 0.05s ～ 600s |
| 印加回数 | 1～ 60000回、連続 |
| 試験モード | IEC標準試験モード マニュアル試験モード シーケンス試験モード |
| トリガモード | ガントリガ / 外部トリガ |
| 放電検出機能 | あり |
| プリチェック機能 | あり |

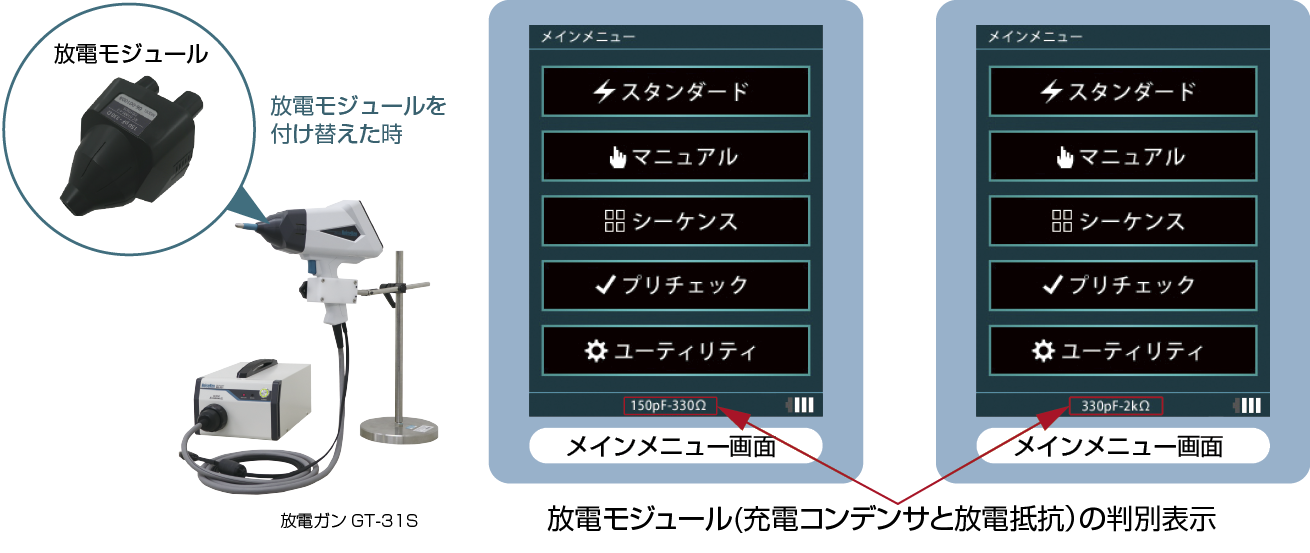

| CR放電カップチェック | IEC & ISO認識 他 |
| 操作パネル | カラー液晶タッチパネル（抵抗膜方式） |
| 言語 | 日本語 / 英語 対応 |
| 外部制御 | PC通信用光コネクタ接続 |
| 駆動電源 | AC100V ～ 240V / バッテリー |
| 寸法 | 本体：(W)180×(H)124×(D)270mm ガン：(W)90×(H)246×(D)236mm ※ 突起物を除く |
| 重量 | 本体：約3.0kg ガン：約1.5kg ※ケーブル含む / コネクタ除く |
| ガンホルダー | 標準添付 |
