静電気試験器放電ガン用オプション CRユニット

放電ガンGT-30R series に使用するCR ユニットです。

●対応機種：GT-30R series

※掲載の定数以外は別途お問い合わせください。
※コンデンサ(C)の定数により、ユニットの大きさが異なります。

EMC Testing

特徴

モデル名	CR定数
06-00073B	150pF-330Ω	①
06-00074B	150pF-2kΩ	②
06-00075B	330pF-330Ω	③
06-00076B	330pF-2kΩ	④
06-00077B	500pF-0Ω
06-00078B	150pF-500Ω
06-00079B	100pF-1.5kΩ
06-00080B	200pF-0Ω
06-00081B	150pF-150Ω
06-00082B	500pF-500Ω
06-00083B	500pF-5kΩ
06-00084B	250pF-100Ω
06-00085B	200pF-100Ω
06-00086B	250pF-0Ω
06-G896	330pF-0Ω
06-G897	150pF-0Ω
06-K1936	200pF-250Ω
06-K1964	330pF-100Ω
06-N2270	500pF-100Ω

● ISO 10605試験を行う場合

ISO 10605の試験を行う際には標準添付のCRユニット 06-00073B：（150pF-330Ω）①の他、06-00074B （150pF-2kΩ）：③、06-00076B （330pF-2kΩ）：④、06-00075B （330pF-330Ω）：②を用いることで試験ができます。

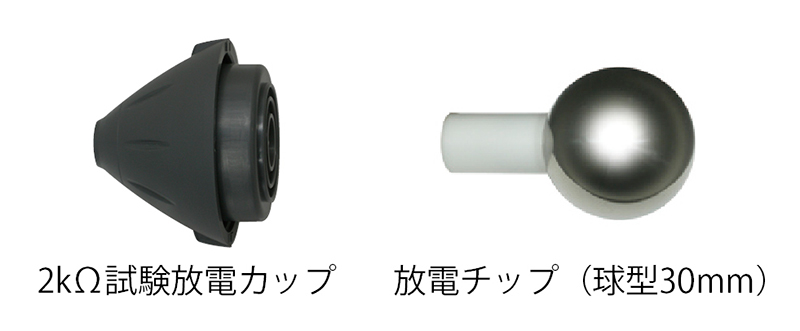

※別途、オプションの12-00009A 放電チップ（球型30mm）、03-00072A (2 kΩ試験放電カップ)が必要です。
また、上記CRユニット、放電チップ、放電カップ等をセットにした、GT-30R2KA、GT-30R3302KAもございます。

【放電ガンISOセット　Model:GT-30R3302KA】

内訳:放電ガン(330Ω試験用放電カップ付)･2KΩ試験用放電カップ
CRユニット06-00073B/74B/75B/76B・放電チップ(円錐/丸/球体)

充電用コンデンサ／放電抵抗の値	最初の放電ピーク電流	t1 電流	t2 電流

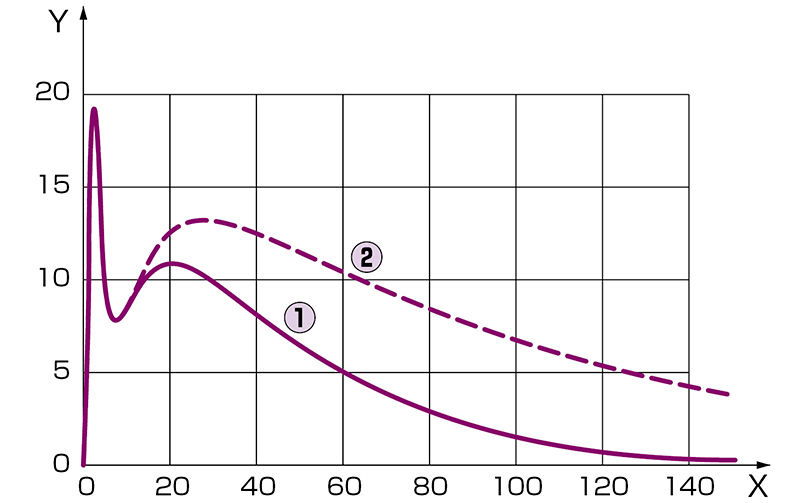

150pF/330Ω　①	3.75A/kV±10%	2A/kV±30% (t1=30ns)	1A/kV±30% (t2=60ns)
330pF/330Ω　②	3.75A/kV±10%	2A/kV±30% (t1=65ns)	1A/kV±30% (t2=130ns)

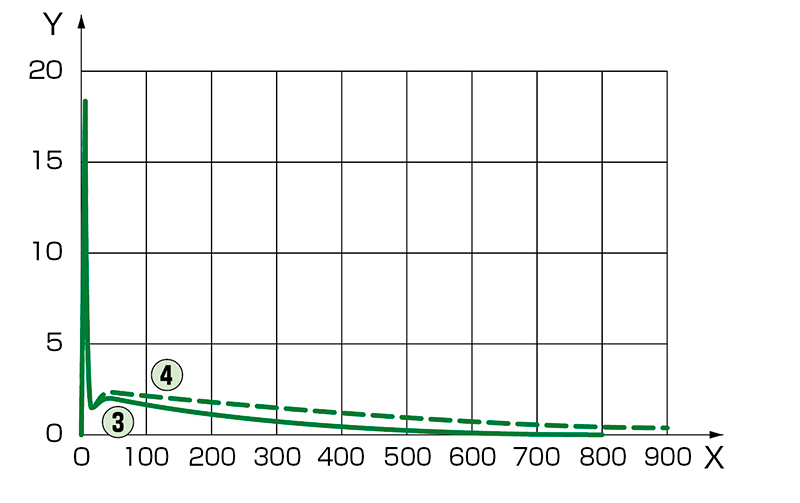

150pF/2kΩ　③	3.75A/kV +30%-0%	0.275A/kV±30% (t1=180ns)	0.15A/kV±50% (t2=360ns)
330pF/2kΩ　④	3.75A/kV+30%-0%	0.275A/kV±30% (t1=400ns)	0.15A/kV±50% (t2=800ns)
