雷サージ試験器雷サージ試験器　LSS-6330 series

ご要望の多かった小型化・低価格の6kVタイプが登場

落雷による大地の電位変動により配電線や通信線に誘導された『高エネルギーの誘導雷ノイズ』を模擬的に発生し、電子機器の耐性を評価する試験器です。

OLD Products

特徴

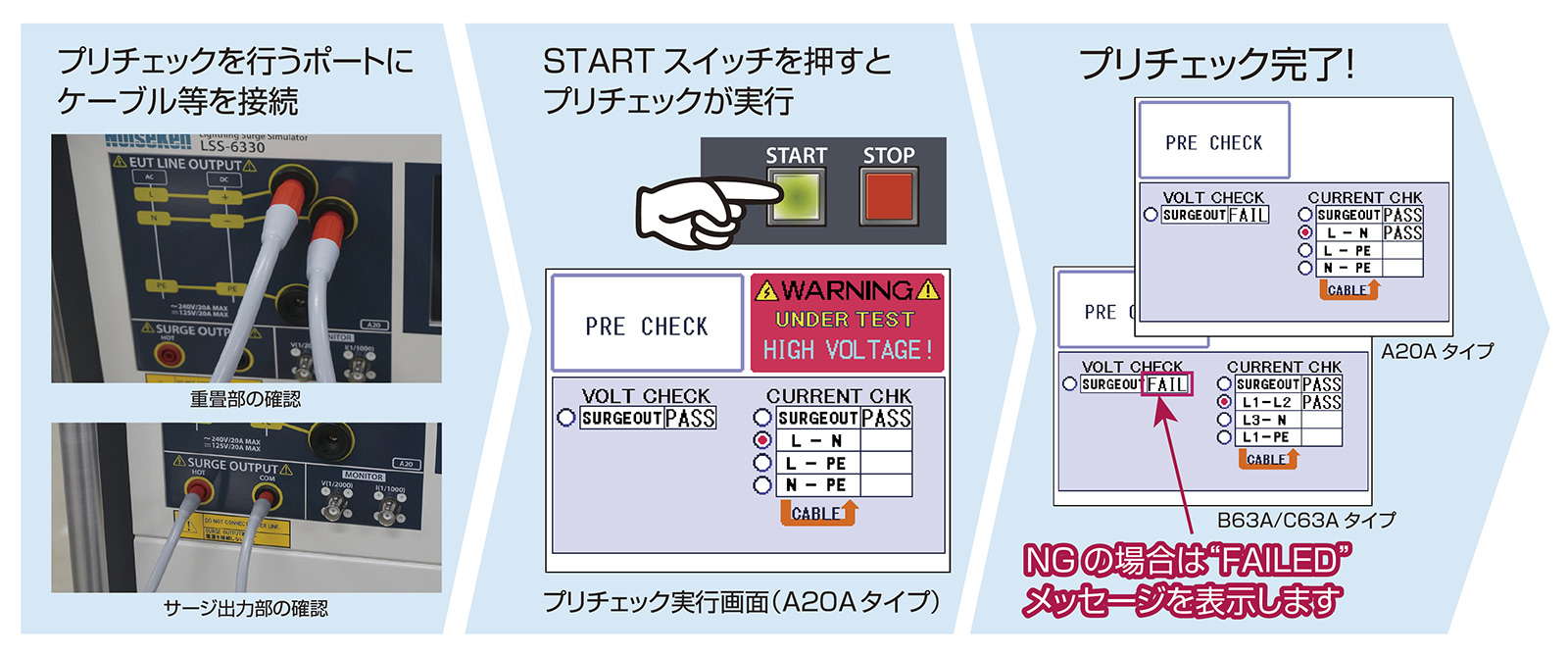

始業前点検を簡単に　プリチェック機能を搭載

従来の始業前点検では、高電圧プローブ２個と差動測定が可能なオシロスコープを用いて出力波形の確認をしていましたが、LSS-6330では試験器本体に専用ケーブルを接続するだけで出力の有無を確認（プリチェック）できます。

read more

従来の始業前点検では、高電圧プローブ２個と差動測定が可能なオシロスコープを用いて出力波形の確認をしていましたが、LSS-6330では試験器本体に専用ケーブルを接続するだけで出力の有無を確認（プリチェック）できます。
（SURGE OUTPUT／EUT LINE OUTPUTでの確認ができます）

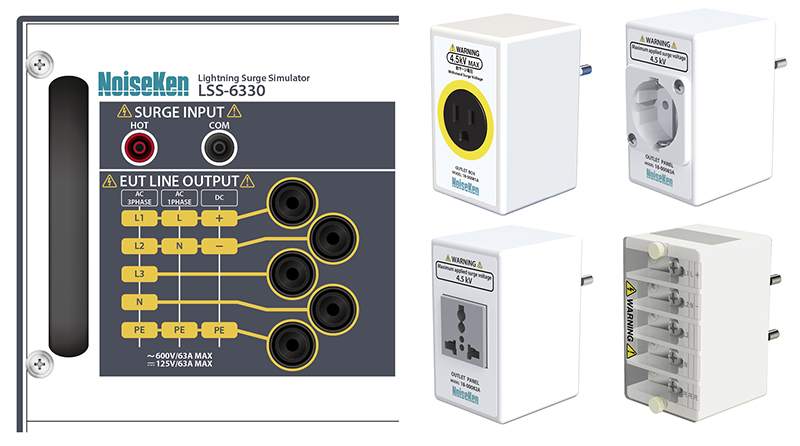

試験時の接続を判り易く　フロントパネルに印加相を表示

試験時の電源ケーブルの接続ミスを防ぐため、一目で接続先が判るフロントパネルを採用しました。

read more

試験時の電源ケーブルの接続ミスを防ぐため、一目で接続先が判るフロントパネルを採用しました。あわせて接続を簡単にするコンセントボックス（オプション）もご用意しました。

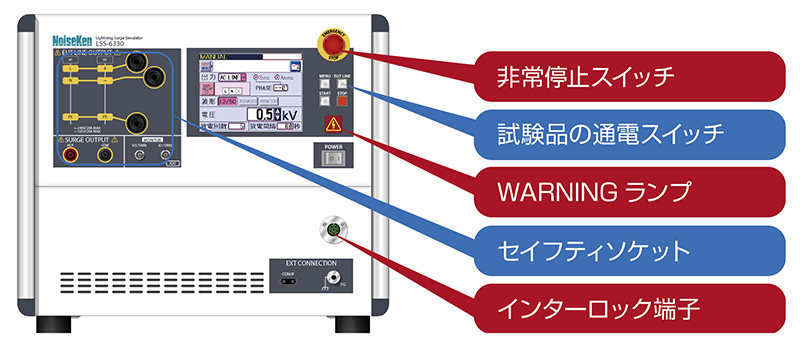

試験者の安全性を高める　『非常停止＆インターロック端子』を装備

試験者の安全を考慮した機能をハード・ソフトの両方に搭載。

read more

試験者の安全を考慮した機能をハード・ソフトの両方に搭載。機器の接続には安全性を考慮したセイフティソケットを採用し、非常停止スイッチやインターロック設定機能を装備しています。また、オプションの防護柵や防護箱を使用することで、より安全な試験が実施できます。

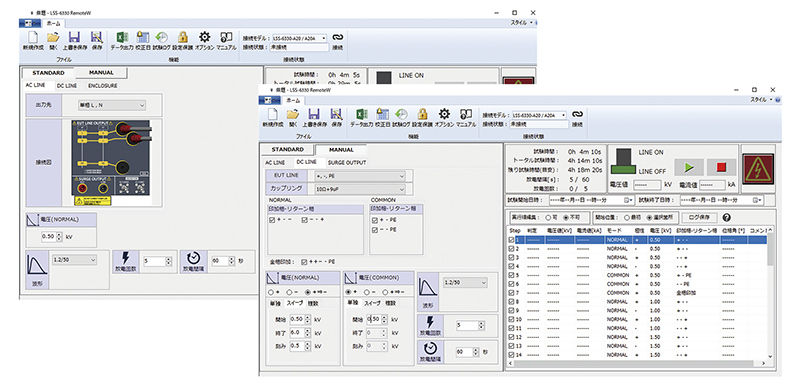

リモートコントロールができる『14-00053B』※別途オプション

試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。

read more

試験条件の設定や試験結果の保存、試験履歴の記録、レポート作成などにご利用いただけます。

詳細は下記よりご確認下さい。

LSS-6330リモートコントロールソフトウェア LSS-6330 RemoteW MODEL：14-00053B – 株式会社ノイズ研究所 (noiseken.co.jp)

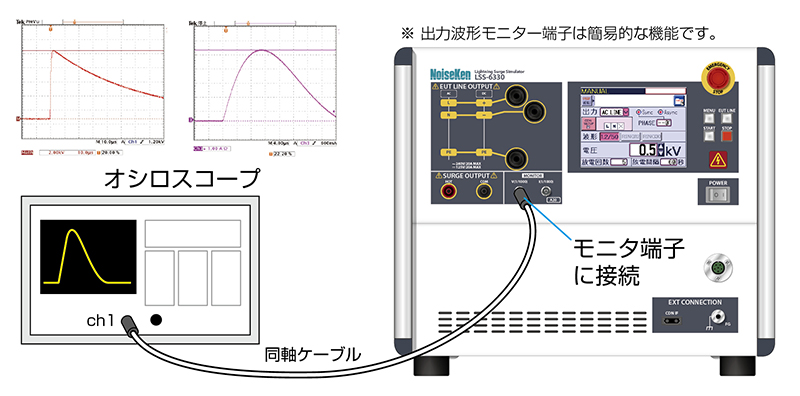

試験時の波形確認ができる『出力波形モニター端子』

「試験時の出力波形を確認したい」というご要望にお応えし、モニター端子を搭載しました。

read more

「試験時の出力波形を確認したい」というご要望にお応えし、モニター端子を搭載しました。試験時にEUTに印加された波形をオシロスコープで確認することができます。また、オシロスコープを用いなくても試験器画面上で簡易的に印加時の電圧・電流値が確認できます。

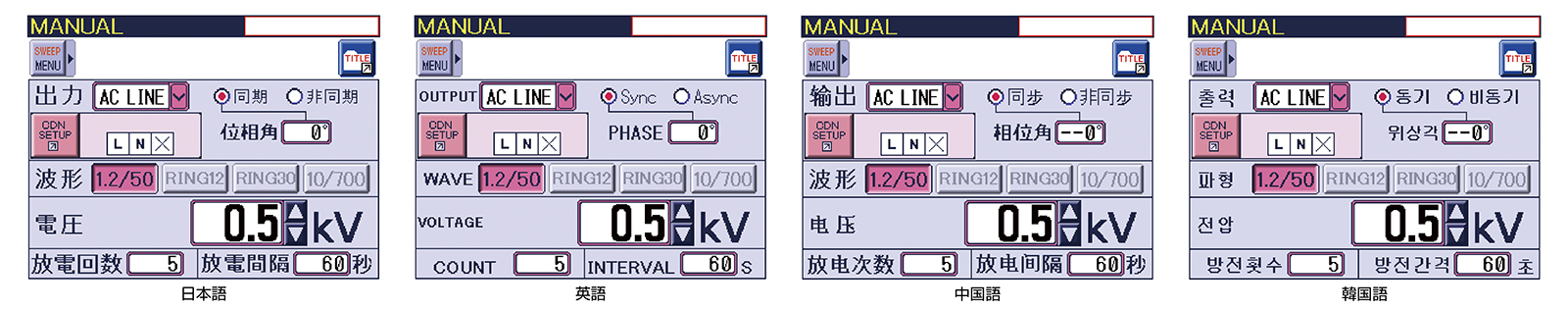

試験の設定を分かりやすく　『多言語』対応

試験の設定をより分かりやすく確実にするため、日本語の他に英語、韓国語、中国語での画面操作ができます。

read more

試験の設定をより分かりやすく確実にするため、日本語の他に英語、韓国語、中国語での画面操作ができます。（英語+いずれかの言語）

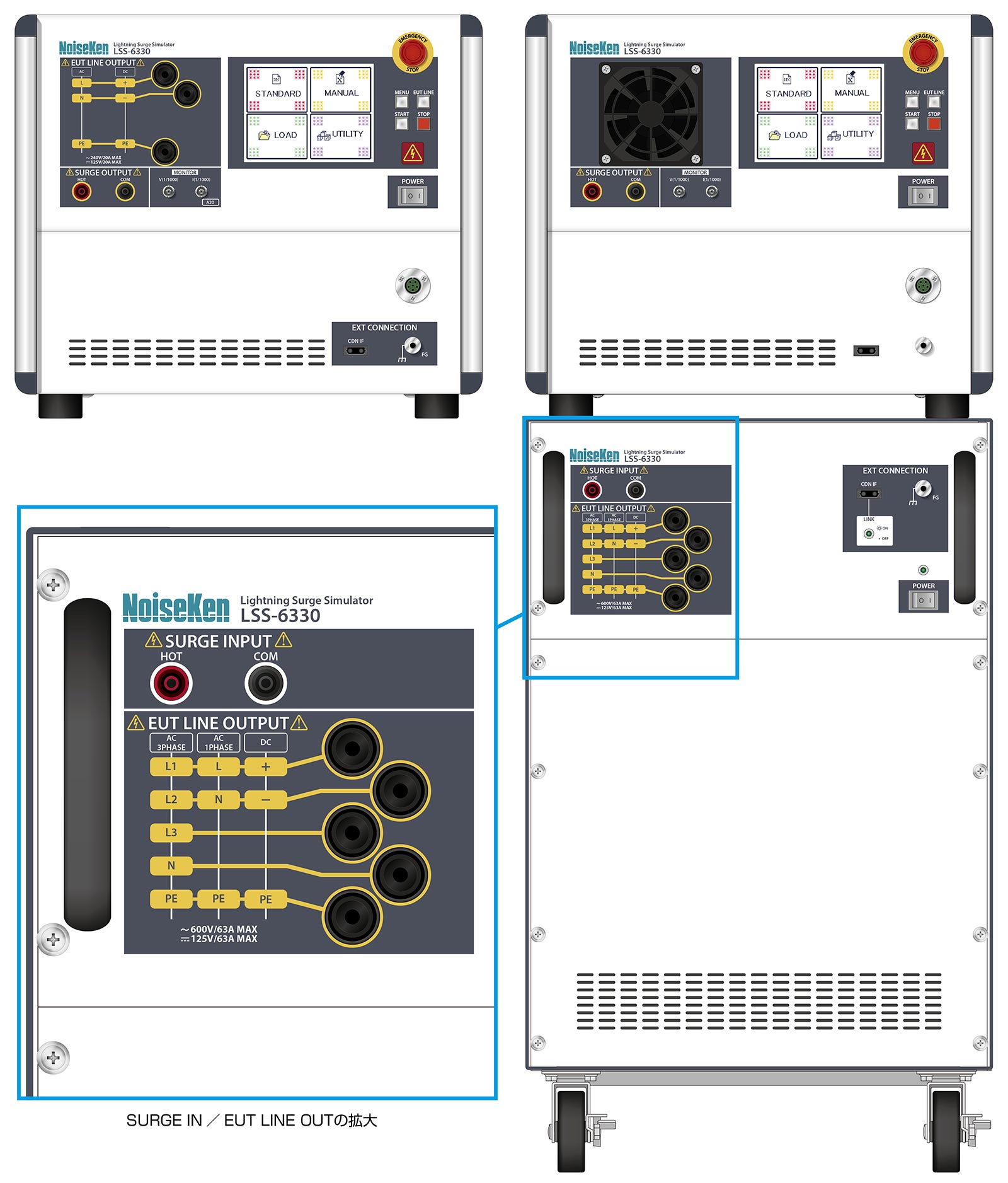

フロントパネル

read more

back to list

詳細仕様

IEC 61000-4-5 Ed.3 およびIEC 61000-4-12 Ed.3（RINGWAVE 100kHz）、ANSI IEEE C62-45(2002)※ に準拠した雷サージ試験器です。
プリチェック機能を搭載：始業前点検が簡単にできます。（試験器校正ではありません）
出力波形モニター端子を搭載：試験時にEUTに印加された波形をオシロスコープで確認できます。
スタンダードテストとマニュアルテストを装備：IEC 61000-4-5の規格に定められた試験条件がプリセットされているスタンダードテストと、任意の試験条件で試験を行うマニュアルテストの２種類を装備。用途にあわせて簡単に試験の条件が設定できます。
リモートコントロールソフトウェア（オプション）を用い、試験時間の長い、雷サージ試験をサポートします。
連続試験を簡単にするＭＰＵ制御を採用：サージ出力/ 波形切替/ 極性切替などを自動で行う事ができます。

※RING WAVEのカップリングは、PEをサージCOMとしたBasicテストタイプのみ同時印加が可能

モデル名	仕様
LSS-6330-A20A	写真左：単相20Aタイプ
LSS-6330-B63A LSS-6330-C63A	写真右：三相63Aタイプ（上：サージ発生部、下：重畳出力部） ※C63Aタイプにはサージ波形：RING WAVEはありません。

■サージ発生部　LSS-6330-A20A / B63A / C63A共通

項目	仕様		備考
サージ波形	1.2/50μs-8/20μsコンビネーション 10/700μs-5/320μs コンビネーション RING WAVE		※RING WAVEはA20AおよびB63Aのみ
1.2/50μs-8/20μs コンビネーション	開放電圧	0.5kV 〜 6.7kV ±10%	結合回路：18μF ケーブル長：片側0.5m
	波頭長	1.2μs±30％
	波尾長	50μs±20％
	短絡電流	250A 〜 3350A ±10％
	波頭長	8μs ±20％
	波尾長	20μs ±20％
10/700μs-5/320μs コンビネーション	開放電圧	0.5kV 〜 6.7kV ±10%	ケーブル長：片側0.5m
	波頭長	10μs ±30％
	波尾長	700μs ±20％
	短絡電流	12.5A 〜 167.5A ±10％
	波頭長	5μs ±20％
	波尾長	320μs ±20％
RING WAVE ※A20A及びB63Aのみ	開放電圧	0.25kV 〜 6.6kV ±10%	ケーブル長：片側0.5m
	波頭長	0.5μs ±30％
	周波数	100kHz ±10%
	減衰率	Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80%
	短絡電流	8.3 〜 220A ±10%（30Ω） 20.8 〜 550A ±10%（12Ω）
	波頭長	0.2 〜 1μs
出力極性	正/負
出力インピーダンス	2Ω ±10%		1.2/50μs波形
	40Ω ±10%		10/700μs 波形
	12Ω ±20%、30Ω ±20%		RING （選択式)
サージ発生回路方式	フローティング
最短充電時間	0.0kV 〜 4.0kV：5 秒 4.1kV 〜 6.7kV：10 秒		1.2/50μs波形
	0.0kV 〜 4.0kV：10 秒 4.1kV 〜 6.7kV：15 秒		10/700μs 波形
	0.0kV 〜 4.0kV：1 秒 4.1kV 〜 6.6kV：3 秒		RING WAVE
通信機能	RS-232C 準拠光コネクタ		オプション
通信機能	外部CDN制御		※B63AおよびC63Aのみ
非常停止	プッシュロック式押しボタンスイッチ（試験停止、高圧OFF、EUT用ラインスイッチ遮断）
インターロック機能	外部接続機器用
警告ランプ表示	試験スタートでLED 点滅　表示色：赤
警告灯接続コネクタ	警告灯が接続できるコネクタを装備。　試験スタートで警告灯点灯
EUT Fail	3 ポート
電圧モニター	BNC 出力、2000V/V　出力精度：実出力の比に対し、±10％		波形保証なし
電流モニター	BNC 出力、1000A/V　出力精度：実出力の比に対し、±10％		波形保証なし
位相角制御	0°〜360°±10°		EUT電源 AC90V 以上 50Hz/60Hz ±10％で動作
トリガ入力	非同期、AC ライン同期　0°〜 360°/ 1°ステップ、外部入力
駆動電源	AC100V 〜 AC240V ±10％　50Hz / 60Hz ±10％
動作環境	温度：15 〜 35℃ 湿度：25 〜 75％RH
外形寸法	LSS-6330-A20A：W430×H349×D540 mm LSS-6330-B63A / LSS-6330-C63Aサージ発生部：W430 × H349 × D540 mm		突起含まず
重量	LSS-6330-A20A：約50kg LSS-6330-B63Aサージ発生部：約40kg　LSS-6330-C63Aサージ発生部：約35kg

■重畳出力部　LSS-6330-A20A

項目	仕様		備考
サージ波形	1.2/50μs-8/20μsコンビネーション、RING WAVE
1.2/50μs-8/20μs コンビネーション	開放電圧	0.5kV 〜 6.7kV ±10%	結合回路：18μF ケーブル長：片側0.5m ライン入力側開放
	波頭長	1.2μs ±30％
	波尾長	50μs ±20％
	短絡電流	250A 〜 3350A ±10％
	波頭長	8μs ±20％
	波尾長	20μs ±20％
	開放電圧	0.5kV 〜 6.7kV ±10%	結合回路：10Ω+9μF ケーブル長：片側0.5m ライン入力側開放
	波頭長	1.2μs ±30％
	波尾長	50μs +10μs /-25μs
	短絡電流	41.7A 〜 558A ±10％
	波頭長	2.5μs ±30％
	波尾長	25μs ±30％
RING WAVE	開放電圧	0.25kV 〜 6.6kV ±10%	結合回路：4.5μF ケーブル長：片側0.5m ライン入力側開放
	波頭長	0.5μs ±30％
	周波数	100kHz ±10%
	減衰率	Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80%
	短絡電流	20.8 〜 550A±10%（12Ω）
	波頭長	0.2 〜 1μs
EUT 用電源ライン電力容量	AC240V/20A MAX 50/60Hz、DC125V/20A MAX
減結合コイル	1.5mH
電圧降下	定格電流通電時に定格電圧の10％未満		AC 重畳部出力端子にて
残留電圧	印加最高適用試験電圧の15%以下、または電源ラインの定格電圧(ピーク値)の2 倍以下

■重畳出力部　LSS-6330-B63A / LSS-6330-C63A

項目	仕様		備考
サージ波形	1.2/50μs-8/20μsコンビネーション、RING WAVE		※RING WAVEはB63Aのみ
1.2/50μs-8/20μs コンビネーション	開放電圧	0.5kV 〜 6.7kV ±10%	結合回路：18μF ケーブル長：0.5m ライン入力側開放
	波頭長	1.2μs ±30％
	波尾長	50μs ±20％
	短絡電流	250A 〜 3350A ±10％
	波頭長	8μs ±20％
	波尾長	20μs ±20％
	開放電圧	0.5kV 〜 6.7kV ±10%	結合回路：10Ω+9μF ケーブル長：0.5m ライン入力側開放
	波頭長	1.2μs ±30％
	波尾長	50μs +10μs /-25μs
	短絡電流	41.7A 〜 558A ±10％
	波頭長	2.5μs ±30％
	波尾長	25μs ±30％
RING WAVE	開放電圧	0.25kV 〜 6.6kV ±10%	結合回路：4.5μF ケーブル長：0.5m ライン入力側開放
	波頭長	0.5μs ±30％
	周波数	100kHz ±10%
	減衰率	Pk2 = 40%＜Pk1<110% Pk3 = 40%＜Pk2<80% Pk4 = 40%＜Pk3<80%
	短絡電流	20.8 〜 550A±10%（12Ω）
	波頭長	0.2 〜 1μs
EUT 用電源ライン電力容量	AC600V/63A MAX 50/60Hz、DC125V/63A MAX
減結合コイル	1.5mH
電圧降下	定格電流通電時に定格電圧の10％未満		AC 重畳部出力端子にて
残留電圧	印加最高適用試験電圧の15%以下、または電源ラインの定格電圧(ピーク値)の2 倍以下
位相角制御	0°〜360°±10°EUT電源 AC90V 以上 50Hz/60Hz ±10％で動作
駆動電源	AC100V 〜 AC240V ±10％　50Hz / 60Hz ±10％
動作環境	温度：15 〜 35℃ 湿度：25 〜 75％RH
外形寸法／重量	W430 × H695 × D686 mm /約135kg		突起含まず

■標準添付品（LSS-6330-A20A）

名称	数量	備考
ACケーブル	1本
ライン出力ケーブル	3本	1.5m、プラグー M6丸
FGケーブル（05-00070A）	1本	2m、M6丸ー M6丸
モニタ用同軸ケーブル（02-00128A）	1本	1m、BNC ー BNC
インターロックコネクタ	1個
サージ出力部プリチェックケーブル	1本	1m、プラグープラグ
ライン出力部プリチェックケーブル	1本	1m、プラグープラグ
ライン入力ケーブル	1式	赤1本、黒1本、緑/黄1本
サージ出力ケーブル	2本	1.5m、プラグーワニグチ
取扱説明書	1冊
添付用カバン	1個

■標準添付品（LSS-6330-B63A / LSS-6330-C63A）

名称	数量	備考
ACケーブル	2本
ライン出力ケーブル	5本	1.5m、プラグー M6丸
サージ入力ケーブル	1本	コネクタカバー赤、黒
FGケーブル（05-00070A）	2本	2m、M6丸ー M6丸
モニタ用同軸ケーブル（02-00128A）	1本	1m、BNC ー BNC
インターロックコネクタ	1個
サージ出力部プリチェックケーブル	1本	1m、プラグープラグ
ライン出力部プリチェックケーブル	1本	1m、プラグープラグ
インターロックケーブル	1本
FG接続ショートバー	1個
光ケーブル	1本
ライン入力ケーブル	1式	赤3本、黒1本、緑/黄1本
サージ出力ケーブル	2本	1.5m、プラグーワニグチ
取扱説明書	1冊
添付用カバン	1個
