本品はインパルスノイズ試験器本体と組み合わせてEUTラインへDC65／20Ａまで
のノイズ重畳試験をおこなうことができます。
ライン・ライン間試験（ノーマルモード）、及びライン・グランド間試験（コモンモード）の重畳モ
ードをコネクタの差替えで簡単におこなうことができます。
(結合コンデンサ：0.2μF／470pF)

試験器本体（発生器）と重畳ユニット（結合減結合回路網）を接続する金具
インパルスノイズ試験器INS-Sシリーズとインパルスノイズ試験器用自動CDN IJ-AT450を連結させることで、試験器がズレるのを防止できます。

INS-S series RemoteW（Model：14-00069A）はINS-S seriesをリモート制御する専用ソフトウェアです。このソフトウェアを用いることで、パルス出力電圧、パルス幅、位相角、繰返し周期などの試験パラメータの他に、印加モードを設定することができます。試験条件をシーケンス制御することができるため、試験時間の短縮、工数の削減に寄与します。

高電圧パルスを4:1 に分圧して出力することで、低電圧での試験を実現するための分圧器です。

試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換（最大４ch）、光ファイバーケーブル5m×4本付き

ノイズ・キャンセラ・トランスとインパルスノイズ試験器、一次側電源とノイズ・キャンセラ・トランスとを接続するためのケーブルです。

単相20A　3m
キャプタイヤケーブル　丸型圧着端子ー切りっぱなし（お客さまにて加工）

ノイズ・キャンセラ・トランスとインパルスノイズ試験器、一次側電源とノイズ・キャンセラ・トランスとを接続するためのケーブルです。

単相20A　2m
キャプタイヤケーブル　丸型圧着端子ー丸型圧着端子

インパルスノイズ試験器と組み合わせ、直接ノイズを注入するためのケーブルです。
※電源線などの電流の流れる個所への印加には使用できません。

試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB−光変換、光ファイバーケーブル5m付き

インパルスノイズ試験器用自動CDN（Model：IJ-AT450）はインパルスノイズ試験器と組み合わせることで、3相交流ライン及び⾼圧DCラインへの試験ができる重畳ユニットです。

インパルスノイズ試験器と組み合わせ、AC480V･100Aまでの3相５線（L1,L2,L3,N,PE）ラインへのノイズ重畳試験を行うことができます。
INS-S220/S420と組み合わせた場合は、EUTラインに同期したライン同期試験が行えます。

インパルスノイズ試験器と組み合わせ、AC415V 50Aまでの三相５線（L1,L2,L3,N,PE）ラインへのノイズ重畳試験を行うことができます。
ノーマルモード、及びコモンモードの重畳モードをコネクタの差替えで簡単に行うことができます。
INS-S220/S420と組み合わせた場合は、EUTラインに同期したライン同期試験が行えます。

インパルスノイズ試験器INS-S220/S420のライン出力コネクタを変換させるためのアウトレットパネルです。

インパルスノイズ試験器のパルス出力を試験器内部のCDN を通さずに直接印加するためのユニットです。
ボックス内部にCDNと同じカップリング用のコンデンサを内蔵しています。

IJ-AT450のライン出力コネクタを変換させる為のアウトレットパネルです。
●IJ-AT450用

INS-S220/S420・IJ-4050/AT450と組み合わせて使用することで、試験器と電源供給側のラインを遮断することができるブレーカーBOXです。
※接続には接続ケーブルの加工が必要です。詳細はお問い合わせください。

CA-806は、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。

15-00014Aは、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。
あわせて、本クランプを校正するためのクランプ校正冶具（15-00015A）もございます。

CA-805Bは、インパルスノイズ試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズを印加することができます。

本プローブは、インパルスノイズ試験器と組み合わせることにより、電子機器内部の配線（PCボード）等に電磁界による輻射ノイズを与え、電子機器の輻射ノイズに弱い部分を探すためのものです。

プリント基板のパターンや部品に対して直接ノイズを注入することができるプローブです。
※ 入力パルス繰返し周期:10ms以上

プリント基板のパターンやフラットケーブル等にノイズ試験器を利用してノイズを印加できます。
プローブの使い分けにより電界／磁界を切り分け近傍により照射する事が可能です。
（最大パルス電圧：1 kV、最大パルス幅：50ns、最速繰返し周期：10ms）

TF-6503Pは最大単・三相AC 600V/50A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。

TF-6633Pは最大単・三相AC 600V/63A、絶縁耐圧4kVの絶縁トランスユニットです。
当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。

床置き機器に対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W1200×D1200×H100mm
材質：木製
耐荷重：500kg

床置き機器などに対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W100×D100×H100mm
材質：木製
耐荷重：500kg

TF-2302P は最大単相AC 240V/30A、絶縁耐圧4kVの絶縁トランスユニットです。
各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。

供試品などから出る配線等をグラウンドプレーンより浮かす（絶縁）する際に使用する絶縁ブロックです。
寸法：W300×D300×H50mm、5枚1セット
材質：発泡ポリエチレン

試験器本体SGとグラウンドプレーンを接続する編組線ケーブルです。
長さ：0.1m

インパルスノイズ等に優れた減衰特性を持ちます。
インパルスノイズ試験時のライン入力絶縁用としてご使用いただけます。

試験器本体SGとグラウンドプレーンを接続する金属プレートです。
グラウンドプレーンとネジ留めする必要が無いため、試験器本体の移動が容易になります。
●INS-S220/S420用

測定器保護用のアッテネータです。

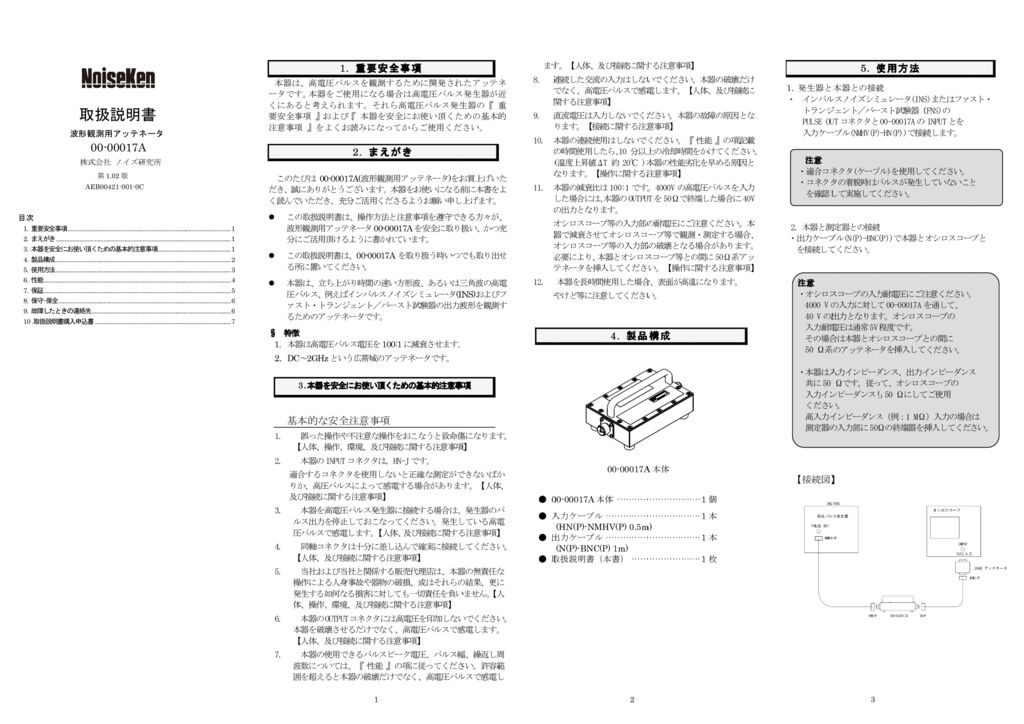

波形観測用アッテネータ（00-00017A）使用時に計測器保護の目的でこちらのアッテネータを使用することを推奨します。
減衰比20dB・N型コネクタ INS-S220→同軸ケーブル→00-00017A→00-00011A→同軸ケーブル→オシロスコープ
