始業前点検について

静電気試験は、帯電した人体から電子機器に放電する静電気現象を模擬し、その電子機器の耐性を評価するための試験です。ここでは、国際規格IEC 61000-4-2規格の内容を中心に、始業前の接触放電電流波形の測定方法を記載します。

（１）準備するもの

製品名	MODEL名	備　考
静電気試験器	ESS-PS1 or ESS-S3011A
放電ガン	GT-31S or GT-30RA
オシロスコープ	－	帯域2GHz以上
電流ターゲット	06-00094A
ターゲット取り付け板、またはファラデーケージ	03-00027A、03-00052B、 FC-200	正式測定はファラデーケージを推奨
同軸ケーブル	02-00157A	ESD電流ターゲット 06-00094Aに付属
アッテネータ(20dB)	00-00022A	ESD電流ターゲット 06-00094Aに付属
放電ガン固定台座	03-00061B
GNDケーブル保持スタンド	03-00060A

（2）接続方法

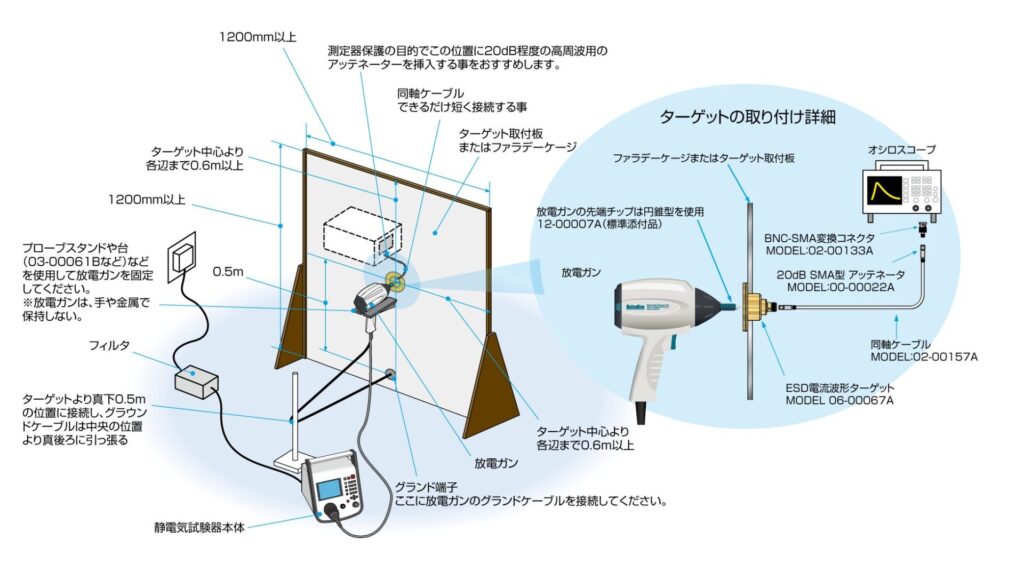

※上記の図は、ターゲット取付板を使用した場合での測定例です。

静電気試験器の放電電流の波形を確認する方法を下記に記術します。

①

ターゲット取付板またはファラデーケージなどの金属板の中央に規定の電流ターゲット（06-00094A）を取り付けます。
※ターゲットより周辺0.6m以上を確保したシールドルーム壁面も使用できます。
（ターゲット取り付け板 MODEL：03-00052B、またはファラデーケージMODEL：FC-200をお勧めします。）

②

オシロスコープを準備します。
オシロスコープの入力インピーダンスを50Ωに設定します。
オシロスコープの保護とインピーダンス整合のために、上図の順序に従ってアッテネータ（20dB）を接続ください。

③

放電の電極（放電ガンの先端チップ/尖型）をターゲットに接触させ、静電気試験器を接触放電モードに設定します。

④

放電ガンのグラウンドケーブルは、そのケーブル長の真ん中で後方に引っ張り、ターゲットより0.5m真下の位置の端子に接続します。

⑤

試験器の極性/電圧/回数を設定しSTARTします。放電間隔は1秒以上に設定します。

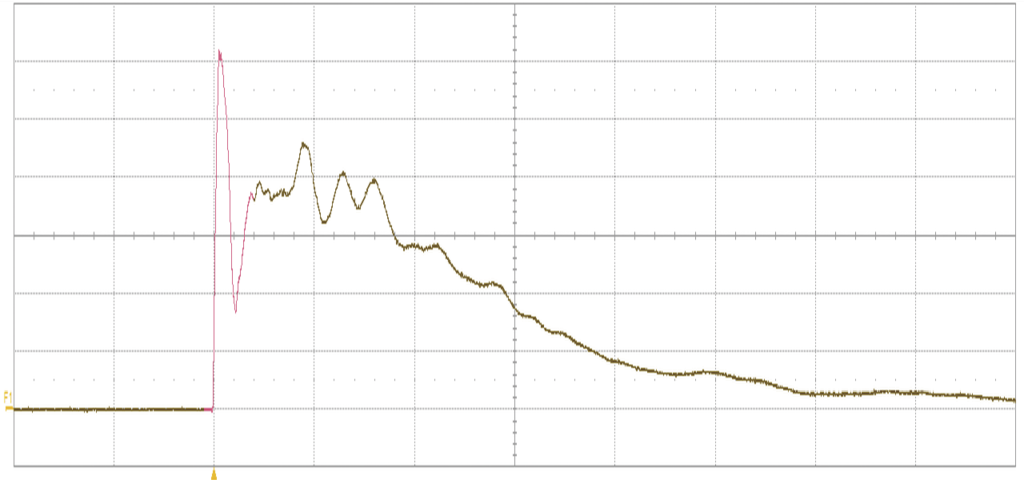

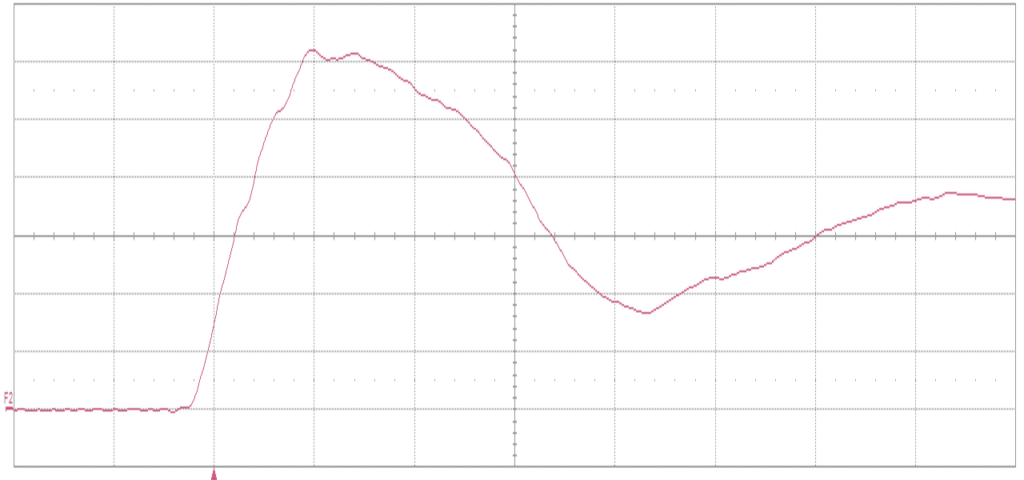

【出力波形規定】

レベル	表示電圧kV	ピーク電流Ip（±15%） A	立上り時間tr （±25%）ns	30nsでの電流（±30%）A	60nsでの電流（±30%）A
1	2kV	7.5A	0.8ns	4A	2A
2	4kV	15A	0.8ns	8A	4A
3	6kV	22.5A	0.8ns	12A	6A
4	8kV	30A	0.8ns	16A	8A
