特徴

• ISS-7630（Fast Pulse）



  read more

  項　目	仕　様
  出力電圧（Us）	−10V〜−350V（−1Vステップ） 10V〜350V（1Vステップ）
  出力抵抗（Ri）	50Ω
  パルス幅（td）	150ns±45ns
  立上り時間（tr）	5ns±1.5ns，3.5ns未満
  繰り返し周期（t1）	10μs〜999μs（1μsステップ）
  DUT電力容量	DC60V/30A
  寸法	(W)430×(H)200×(D)522mm
  質量	約17kg	消費電力　110VA

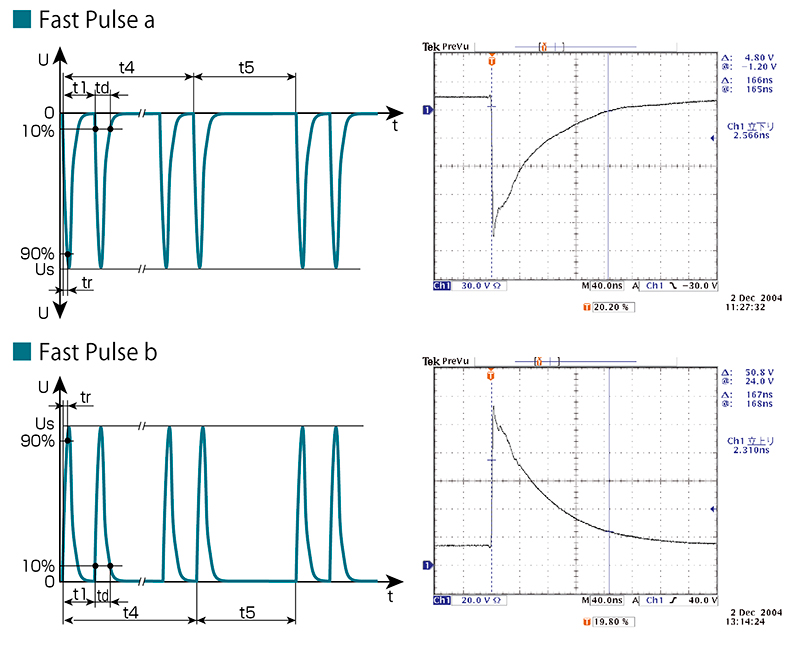

  ■ 出力波形



• ISS-7610-N1229（SLOW Pulse）



  read more

  項　目	仕　様
  出力電圧（Us）	5～50V（0.1Vステップ） −5～−50V（−0.1Vステップ）
  出力抵抗（Ri）	2Ω
  パルス幅（td）	50μs ±10μs
  立上り時間（tr）	1μs
  繰り返し周期（t1）	0.1～99.9s(0.1sステップ)
  DUT電力容量	－
  寸法	(W)430×(H)200×(D)522mm
  質量	約20kg	消費電力　50VA

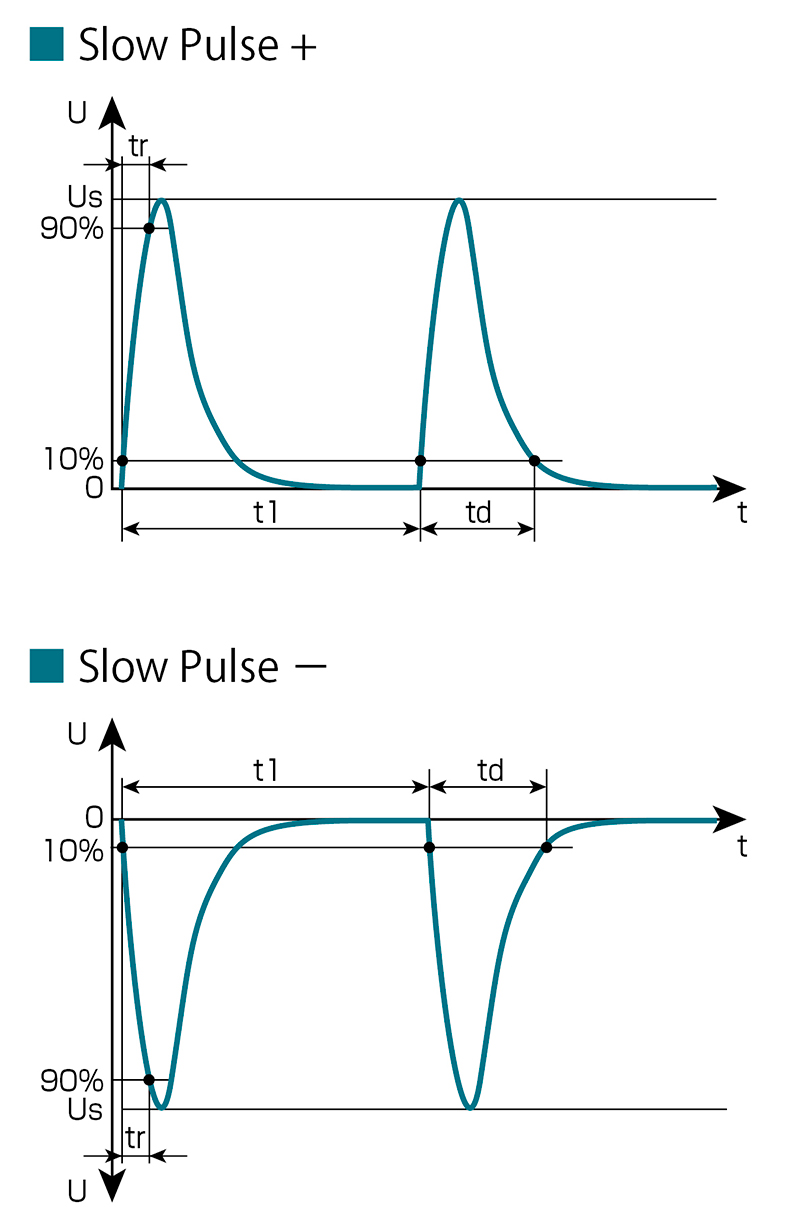

  ■ 出力波形



• 試験イメージ（ISO 7637-3）



  read more

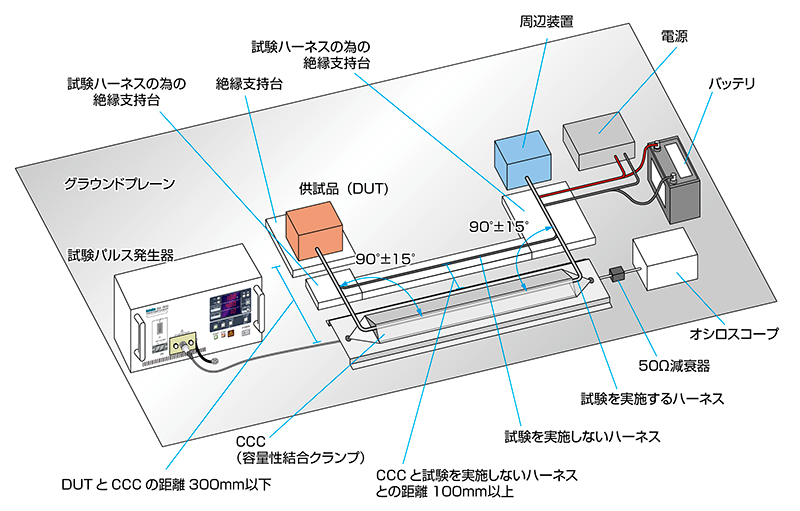

  ・容量性結合クランプ法(CCC／Fast Pulseのみ)


  ・誘導性結合クランプ法（ICC／Slow Pulseのみ）

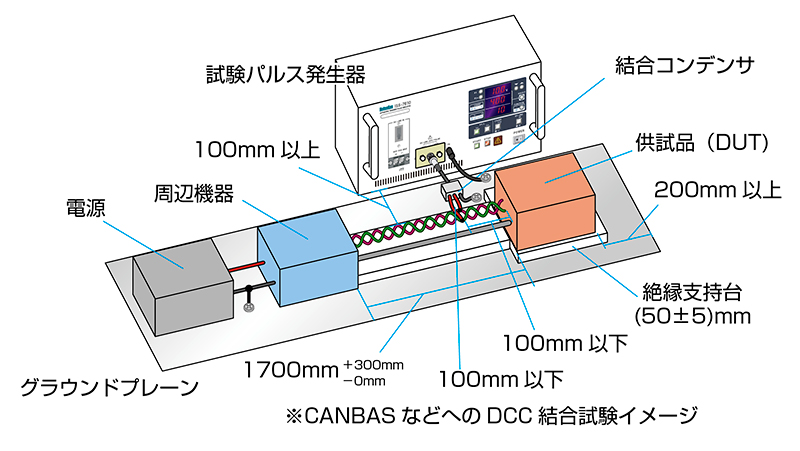

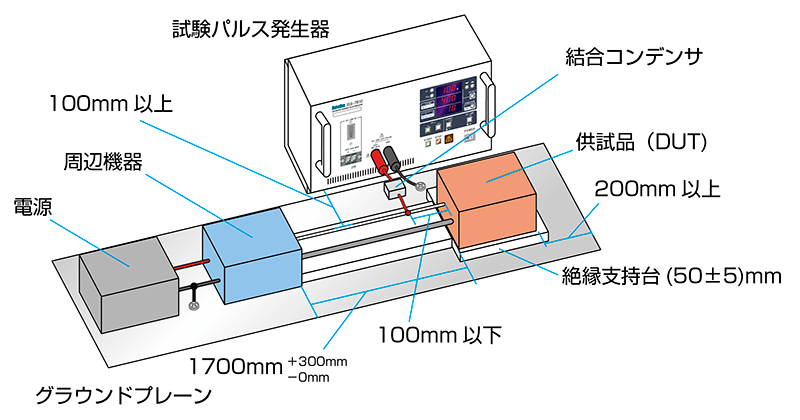

• 直接容量性結合法(DCC／Fast PulseおよびSlow Pulse）



  read more
