本品はファストトランジェント/バースト試験器本体（FNS-AX4シリーズ）と組み合わせてEUTラインへDC65／20Ａまで
のノイズ重畳試験をおこなうことができます。
ライン・ライン間試験（ノーマルモード）、及びライン・グランド間試験（コモンモード）の重畳モ
ードをコネクタの差替えで簡単におこなうことができます。
(結合コンデンサ：0.2μF／470pF)

低い試験電圧で試験を行う際に、出力電圧を分岐して低く抑えるための装置です。

ファスト・トランジェント／バースト試験器と組み合わせることで、ハーネスにノイズを印加することができる治具です。
様々な容量にて結合できる治具をご用意しております。
詳細はお問い合わせください。

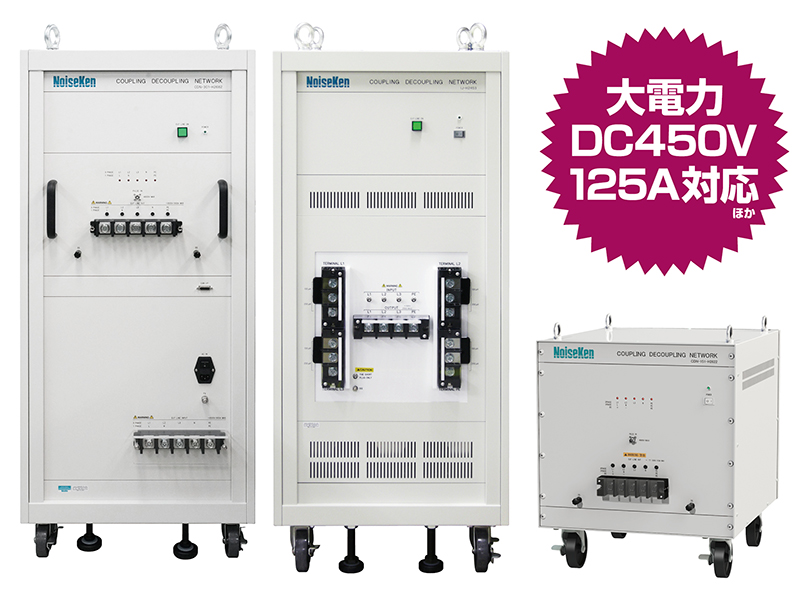

本試験器はファスト・トランジェント／バースト試験器本体と組み合わせ、DC600V･200A までの3線（+ / - / PE）へのノイズ重畳試験を行うことができます。
FNS-AX4試験器本体との組み合わせにて、印加相の切替や印加相スイープなどの設定による試験ができます。
ECE R10-05/05で要求のあるEV/PHV車充電時のバーストノイズ耐性を評価できます。（CHAdemo対応）

試験器をPCにてリモート制御を行う際に使用する接続アダプタです。
USB－光変換、光ファイバーケーブル5m付き

本製品は、FNS-AX4シリーズに使用することが可能な表示灯です。
試験時の状態に合わせ、３色の表示が切り替わります。

15-00007A(CA-806)は、当社試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズ耐量の評価をすることができます。

本製品は、FNS-AX4シリーズに使用することが可能な警告灯です。
試験時の高圧発生時に警告灯が点灯します。

CA-805Bは、当社試験器と組み合わせることにより、電子機器のケーブルを挟むだけでノイズ耐量の評価をすることができます。

IEC 61000-4-4 Ed.3 規格の要求に基づく、信号線への容量性結合試験を行うためのカップリングクランプです。

本プローブは、電子機器内部の配線（PCボード）等に電磁界による輻射ノイズを与え、電子機器の輻射ノイズに弱い部分を探すためのものです。

○ LSIの1ピン毎にノイズを直接注入することが可能なため基板レベルでノイズ耐量評価ができます。
○ 最大印加電圧500Ｖ
○ カップリングコンデンサ（オプション）の交換ができます。

プリント基板のパターンやフラットケーブル等にノイズを印加できます。
プローブの使い分けにより電界／磁界を近傍より照射する事が可能です。

試験器本体SG とグラウンドプレーンを接続する金属プレートです。
グラウンドプレーンとネジ留めする必要が無い為、試験器本体の移動が容易になります。

本製品は、ライン出力ソケットを変換するためのコンセントボックスです。

本製品は、ライン出力ソケットを端子台タイプに変換するためのコンセントボックスです。
3P端子台BOX　MODEL：18-00087A
5P端子台BOX　MODEL：18-00088A
入力5kVまで

※ 本製品は受注生産品です

本製品は、EUTに対してノーマルモードにて試験電圧を印加する事ができます。
5kV　Max

床置き機器に対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W1200×D1200×H100mm
材質：木製
耐荷重：500kg

床置き機器などに対する静電気試験を行う際に、機器をグラウンドプレーンより10cm浮かすために使用します。
寸法：W100×D100×H100mm
材質：木製
耐荷重：500kg

試験器本体SGとグラウンドプレーンを接続する編組線ケーブルです。
長さ：0.1m

供試品などから出る配線等をグラウンドプレーンより浮かす（絶縁）する際に使用する絶縁ブロックです。
寸法：W300×D300×H50mm、5枚1セット
材質：発泡ポリエチレン

試験電圧の設定を行う際に、供試品、負荷の代わりに設置をするための装置です。

本製品は、高電圧パルスを観測するためのアッテネータです。

本製品は、高電圧パルスを観測するためのアッテネータです。

測定器保護用のアッテネータです。
波形観測用アッテネータ（00-00017A）使用時に計測器保護の目的でこちらのアッテネータを使用することを推奨します。
減衰比20dB・N型コネクタ INS-S220→同軸ケーブル→00-00017A→00-00011A→同軸ケーブル→オシロスコープ
