車載用EMC試験器 SG-7040オプション DCカットモジュール MODEL : SG-7044

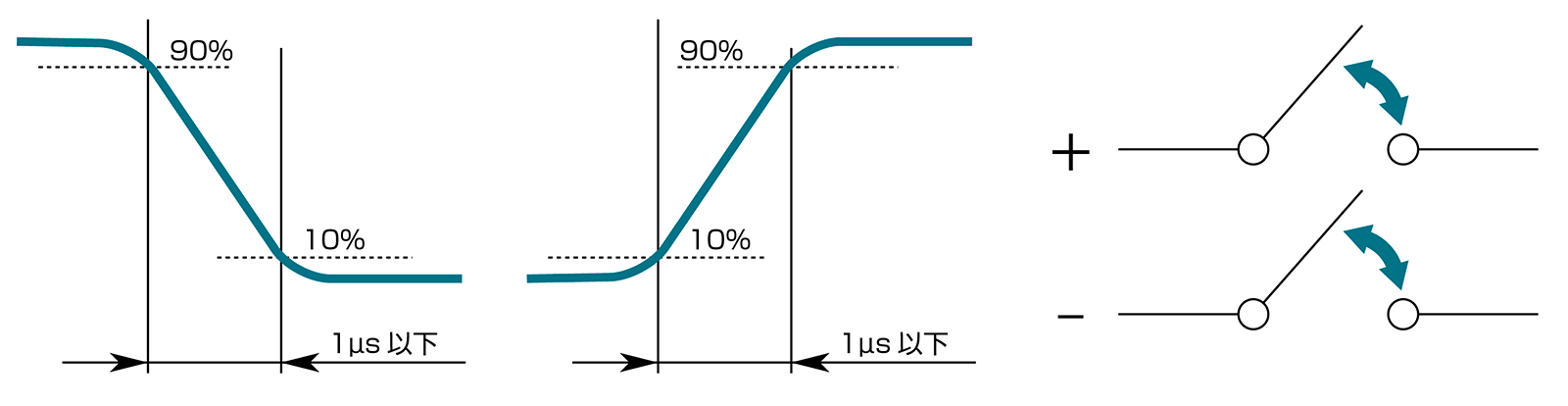

本器はSG-7040Aシリーズのオプションで、出力する波形の立上り／立下り時間を1μs以下にする事ができます。
特徴
- DC回路を高速遮断
- OPEN/吸込みモード
- tr/tf ＜1μs
- SG-7040Aからコントロール可能
- DC50A
詳細仕様
項 目 仕 様 印加電圧 0～DC60V 定常電流 最大50A 短絡モード 開放/短絡（電流吸込み） カットオフモード ＋のみ/－のみ/両極 カット時間 Open：Input端子またはトリガスイッチ Short：ショートDuration設定または2-9999μs設定 立上り/立下り時間 1μs以下(10%-90% ショートモード出力開放 DC12V時) 外形寸法/重量 W430×D400×H200mm/約10kg ■添付品
商品名 数 量 同軸ケーブル(BNC-BNC/2m) 1 出力ケーブル（１ｍ） 1 圧着端子（Ｍ4） 4 圧着端子（Ｍ8） 4 ヒューズ（2A） 2 ACケーブル 1 取扱説明書 1 添付バック 1 - ACケーブルはラック組込みの場合、内部にて接続
