その他 イメージから見るEMC試験設備

NoiseKen

EMC試験は、試験品(EUTまたはDUT)へノイズを印加し機器の耐性を評価するイミュニティ試験(EMS)と、試験品からのノイズを測定するエミッション測定(EMI)の2種類があります。
イミュニティ試験では試験器より発するノイズが外部に影響を及ぼさなために、エミッション測定では試験器からのノイズを正確に測定するたために、および外来ノイズの影響を受けないために、共に試験の性質上、シールドルームまたは電波暗室内にて試験を行う必要があります。
下記は、民生・産業機器向け、および自動車・車載機器向けのEMC試験を想定した場合の試験設備の配置イメージです。

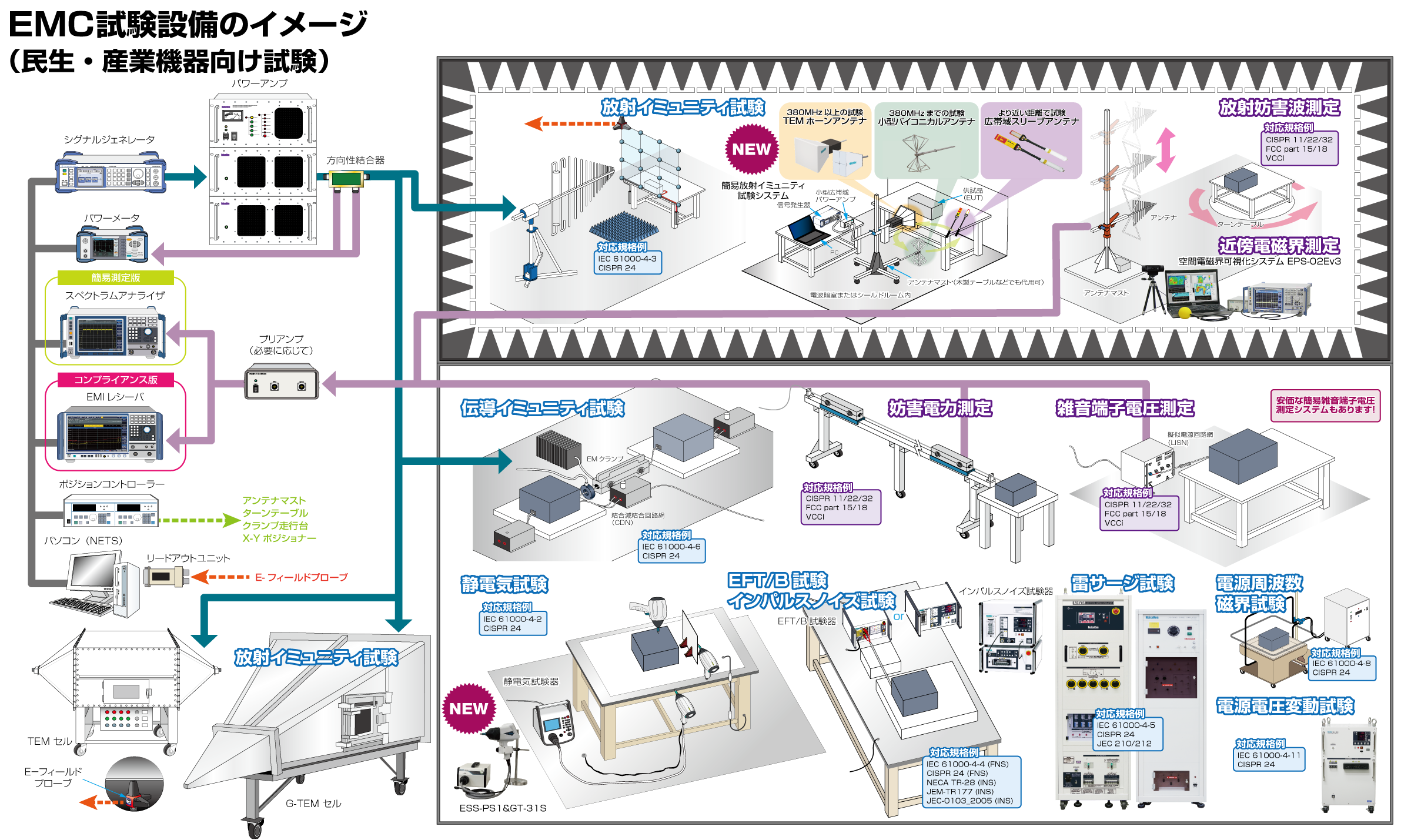

民生・産業機器向け試験(シールドルーム・電波暗室)

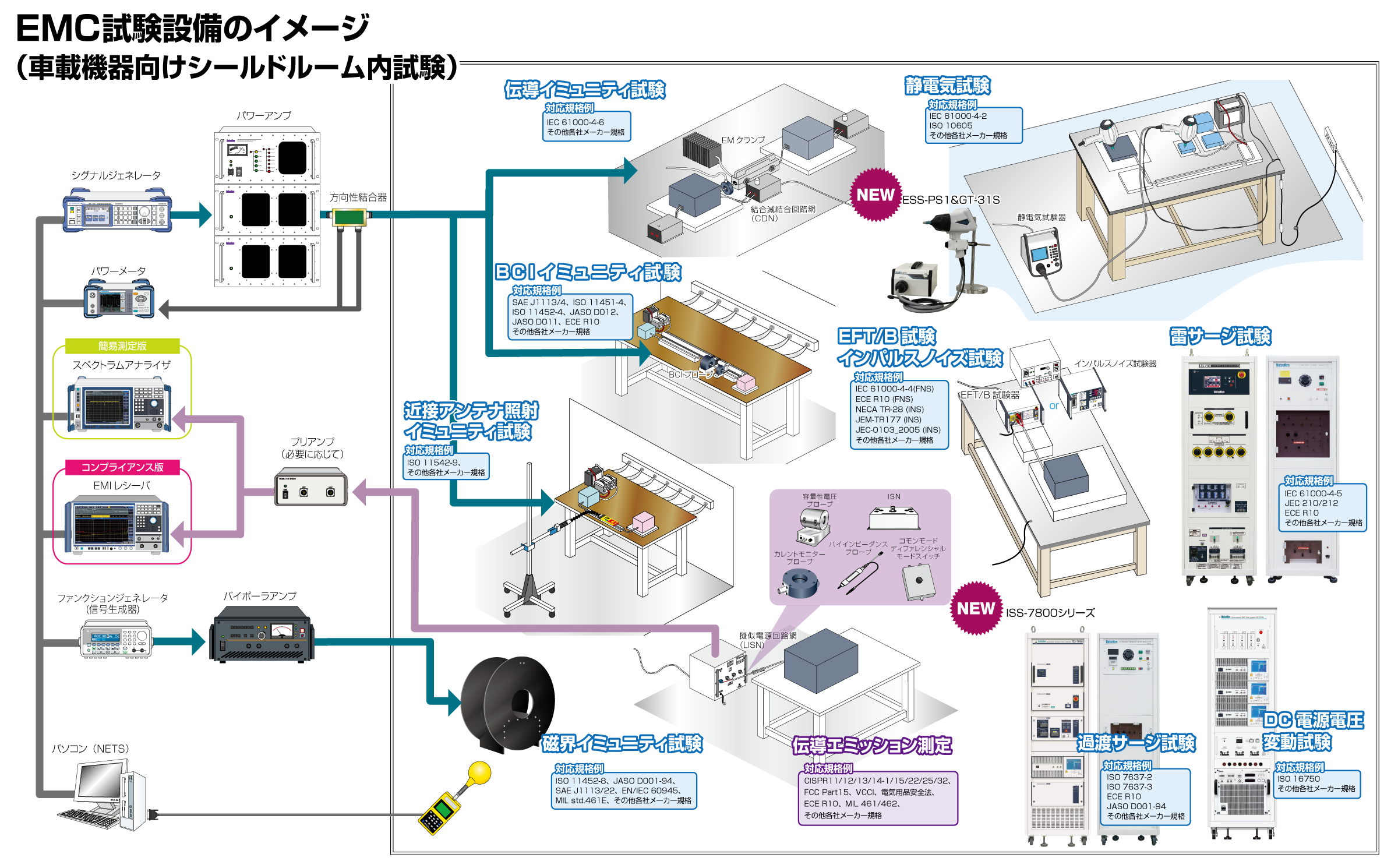

自動車・車載機器向け試験(シールドルーム)

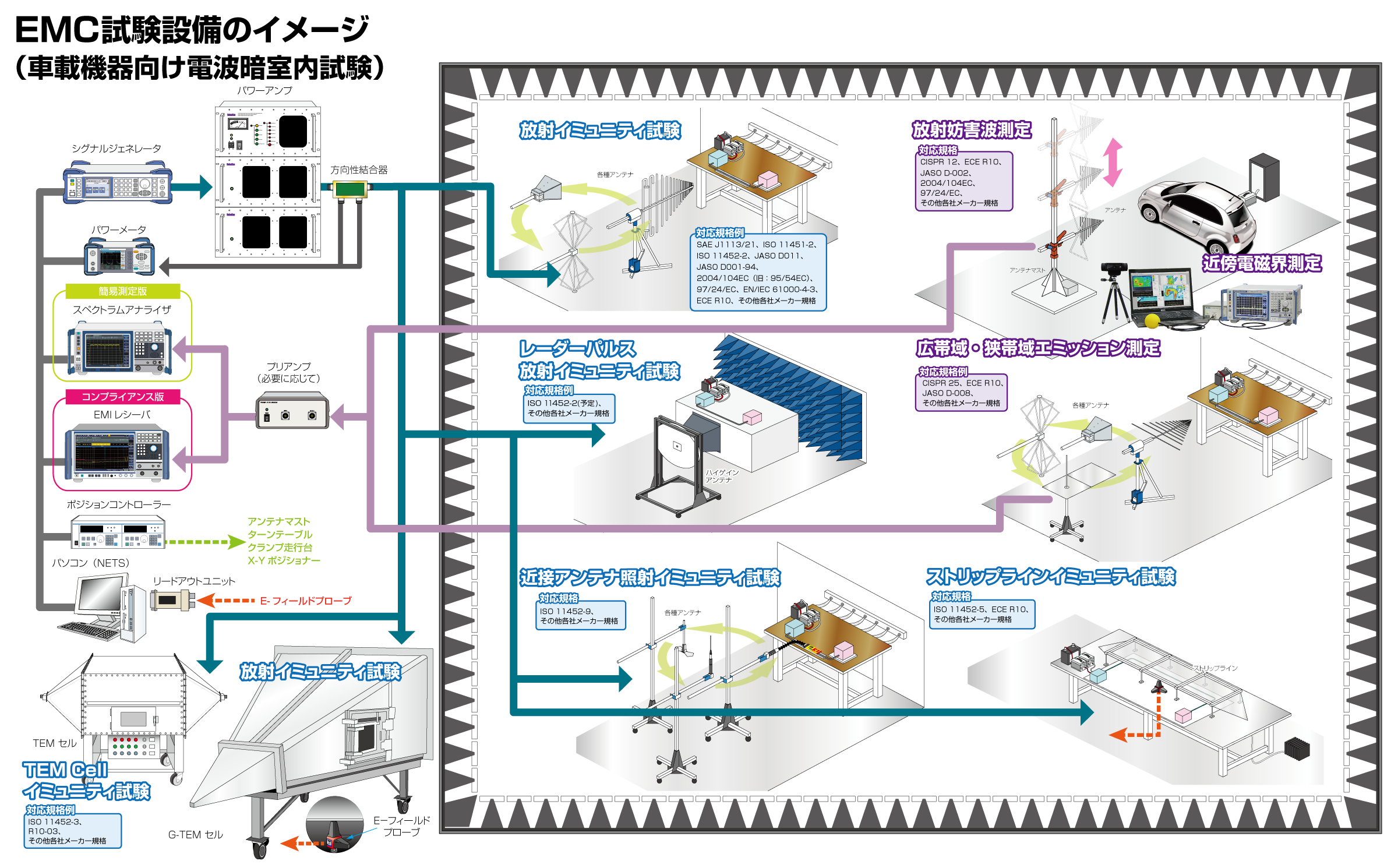

自動車・車載機器向け試験(電波暗室)
