本製品は製造・販売終了となっております。

車載用EMC試験器 Pulse 3a／3b発生器　ISS-7630

パルス3 ：誘導負荷のスイッチ開閉による過渡現象ノイズ
（3a／マイナス極性　3b／プラス極性）

OLD Products

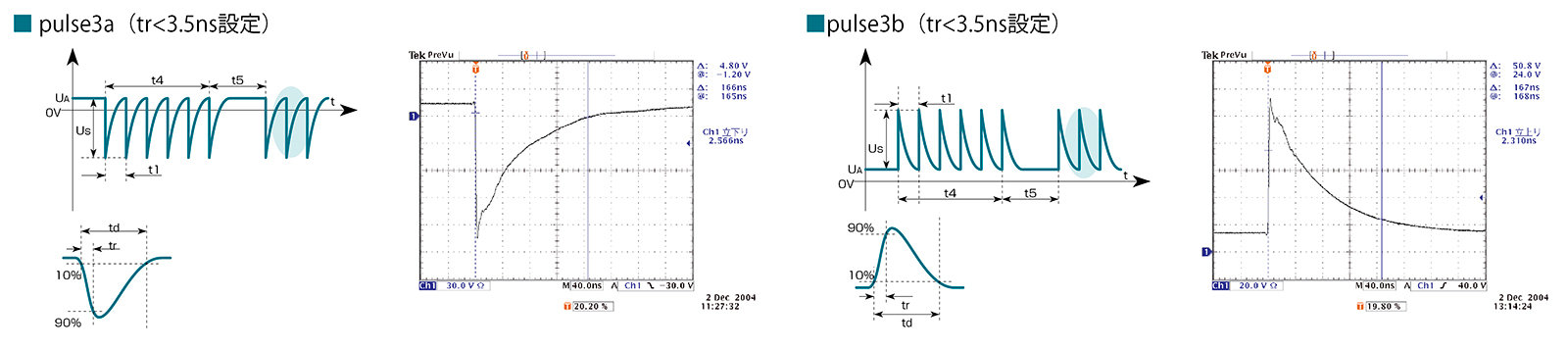

■出力波形

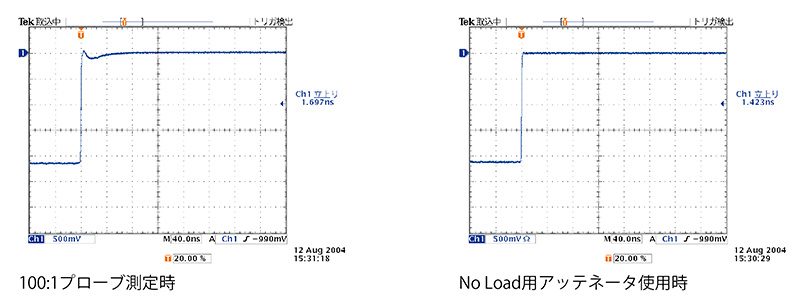

■測定プローブによるインパルス応答性の違い

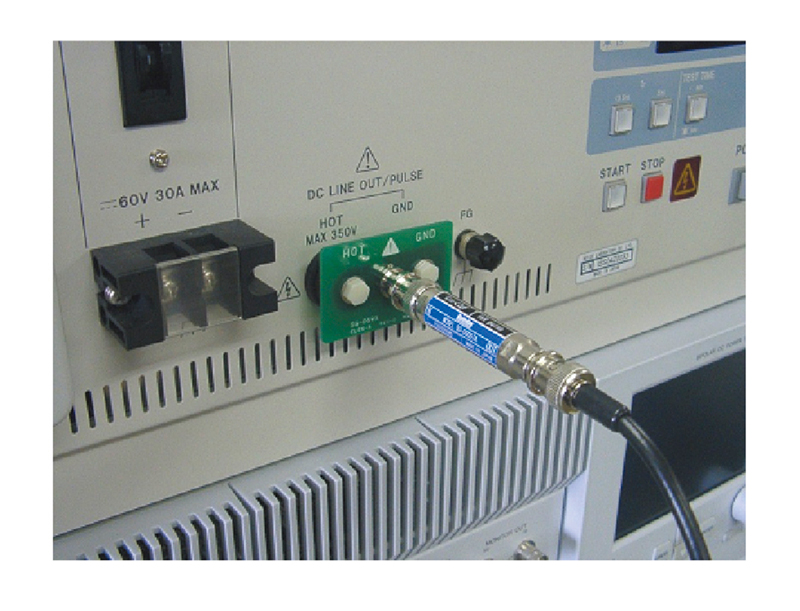

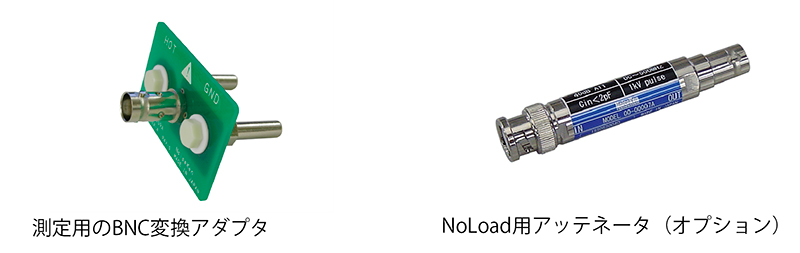

Pulse3a/3bは周波数成分が高いため、出力波形の測定にも注意が必要です。波形観測用のアッテネータ（オプション）で波形を確認しやすくしております。

項　目	仕　様（Pulse 1）
出力電圧（Us）	−10V〜−350V（−1Vステップ） 10V〜350V（1Vステップ）
出力抵抗（Ri）	50Ω
パルス幅（td）	150ns±45ns
立上り時間（tr）	5ns±1.5ns，3.5ns未満
繰り返し周期（t1）	10μs〜999μs（1μsステップ）　※1kHz〜100kHz周波数掃引可能（オプション使用時）
DUT電力容量	DC60V/30A
寸法	(W)430×(H)200×(D)522mm
重量	約17kg　消費電力 110VA
