LSS-6330リモートコントロールソフトウェア LSS-6330 RemoteW MODEL：14-00053B

本製品は製造・販売終了となっております。

LSS-6330 series用 LSS-6330リモートコントロールソフトウェア　LSS-6330 RemoteW　MODEL：14-00053B

LSS-6330 RemoteW（Model：14-00053B）はLSS-6330シリーズの雷サージ試験器をリモート制御する専用ソフトウェアです。このソフトウェアを用いることで、出力電圧、極性、位相角、印加モードなどの試験パラメータを簡単に設定することができます。試験時間の長い雷サージ試験をサポートし、試験時間の短縮・工数の削減に寄与します。

LSS-6330リモートコントロールソフトウェア　LSS-6330 RemoteW　MODEL：14-00053B製品画像

OLD Products

特徴

主な特徴
read more
- スタンダードテストではプリセットされたIEC 61000-4-5規格の試験条件により規格試験が簡単にできます。
- マニュアルテストでは任意の出力電圧、極性、位相角、印加モードなどの試験パラメータを設定した試験ができます。

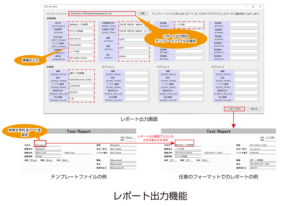

- 試験情報、試験条件、試験リストなどをレポート出力（Excel出力）できます。
- Win10／Win11 64bit版に対応し、対応言語は日本語もしくは英語の選択ができます。
- オプションのデジタルI/O（NI製USB-6501もしくはUSB-6525）を使用し、EUT FAIL信号を最大8個検出することができます。（EUT FAIL信号検出機能）
- 放電時のピーク電流を検出し、EUTが絶縁破壊を起こしたか否かを自動で検出できます。（ブレイクダウン検出機能）
ハードウェア構成

read more

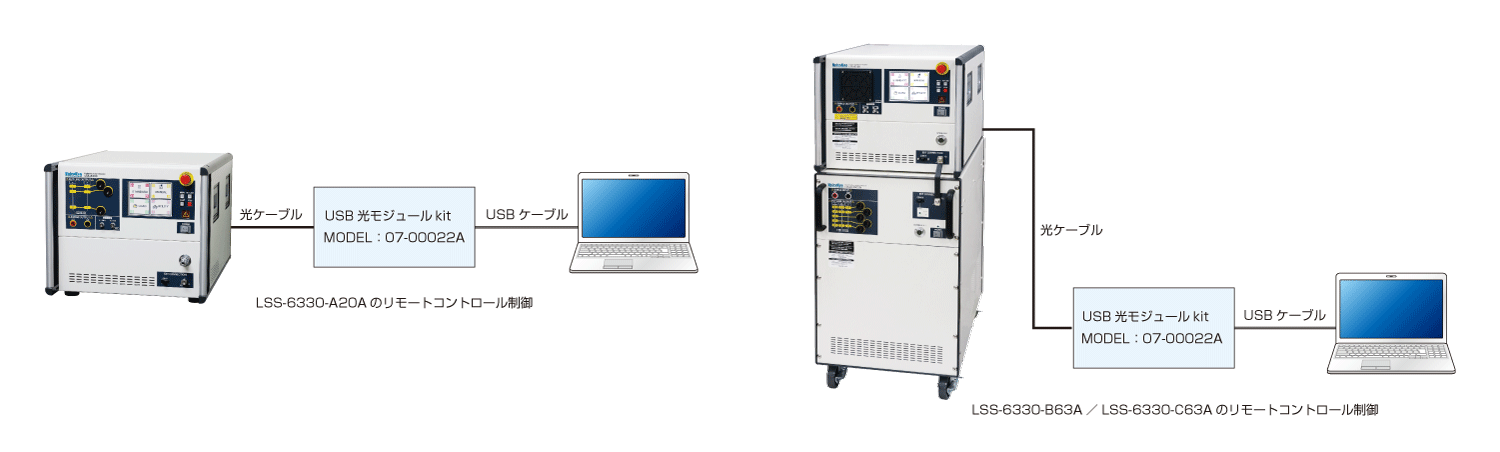

【リモートコントロール制御のイメージ】
試験器本体の出力電圧、極性、位相角、印加モードなどを制御し、雷サージ試験を行います。

ソフトウェア動作環境

項目	仕様
OS	Windows 10 64bit（日本語／英語） Windows 11 64bit（日本語／英語）
CPU	デュアルコア2.4GHz以上を推奨
メインメモリ	8GB以上を推奨
ストレージ	5GB以上の空き容量があること
ディスプレイ	WXGA解像度（1366×768）必須 WXGA++解像度（1600×900）以上を推奨

ご注意
〇クラウドサービスを使用したソフトウェアやオンラインストレージを利用される場合は、動作保証できません。
〇レポート出力機能を使用する場合は、OSに対応しておりサポート期間内のMicrosoft Excelをインストールされていること。（ストアアプリ版では正常に動作しません。デスクトップアプリ版をご利用ください。）
〇光インターフェースユニット（Model：07-00022A）があること。
〇 USBポートの空きがあること。（２ポート占有します。）
〇光インターフェースユニット用ドライバインストール時にCD-ROM又はDVD-ROMドライブが必要となります。

リモートコントロール

read more

リモートコントロールソフトウェアを使うことで試験が簡単にできます。
EUT FAIL信号検出機能

read more

オプションのデジタルI/O（NI製USB-6501もしくはUSB-6525）を使用し、EUT FAIL信号を最大8個検出することができます。
ブレイクダウン検出機能

read more

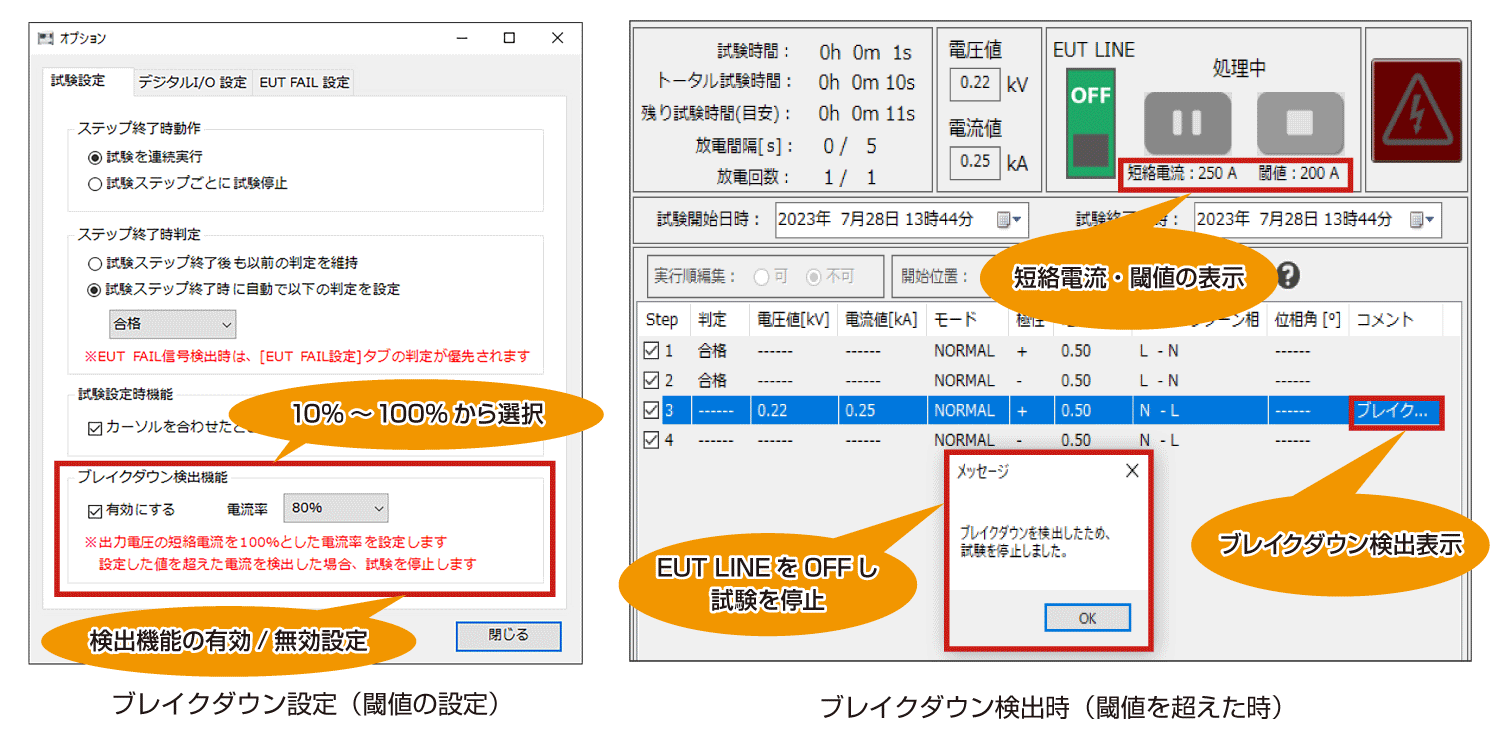

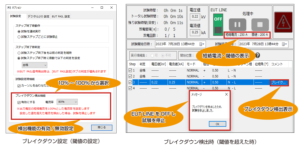

放電時のピーク電流を検出し、EUTが絶縁破壊を起こしたか否かを自動で検出できます。

back to list

詳細仕様

【LSS-6330リモートコントロールソフトウェア　LSS-6330　RemoteW　Model：14-00053B】

LSS-6330 RemoteW（Model：14-00053B）はLSS-6330シリーズの雷サージ試験器をリモート制御する専用ソフトウェアです。

このソフトウェアを用いることで、出力電圧、極性、位相角、印加モードなどの試験パラメータを簡単に設定することができ、試験時間の長い雷サージ試験をサポートし、試験時間の短縮・工数の削減に寄与します。
14-00053Bには誤動作監視機器（お客様設備）からのFAIL信号を検出する「EUT FAIL信号検出機能」や、ピーク電流を検出しEUTが絶縁破壊を起こしたか否かを確認する「ブレイクダウン検出機能」が追加され、多面的な視点から雷サージ試験をサポートします。

■リモートコントロール

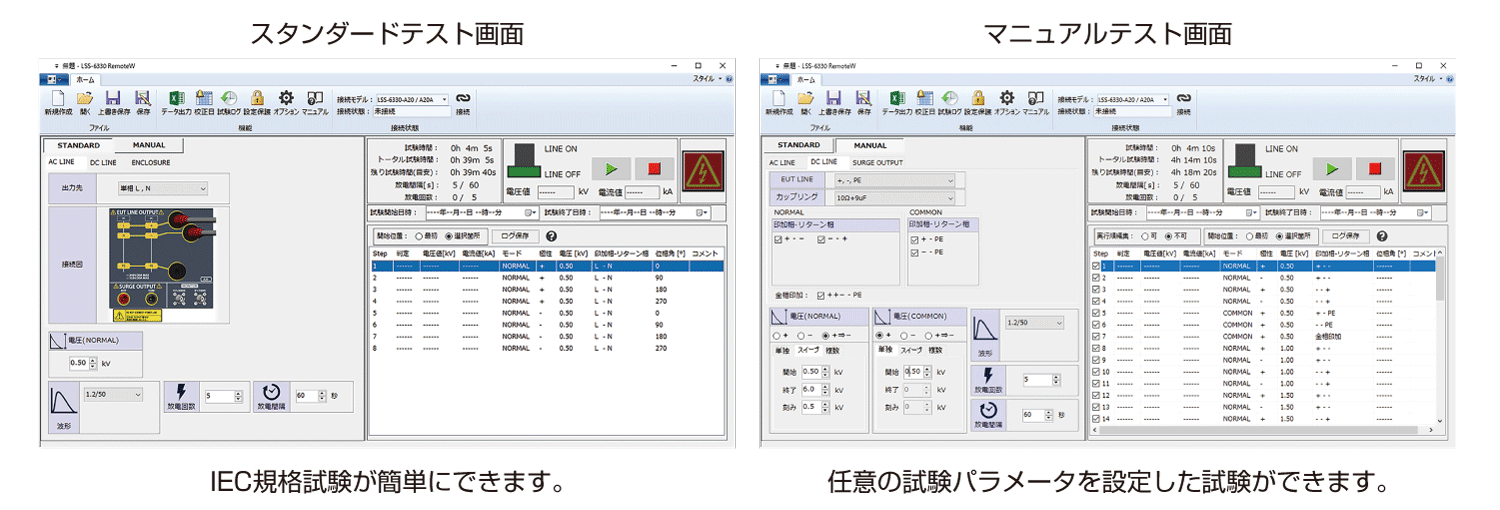

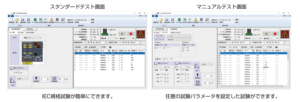

リモートコントロールソフトを用いることで、IEC規格試験や、任意の試験パラメータを設定した試験が行えます。

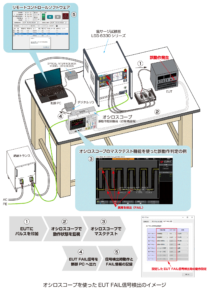

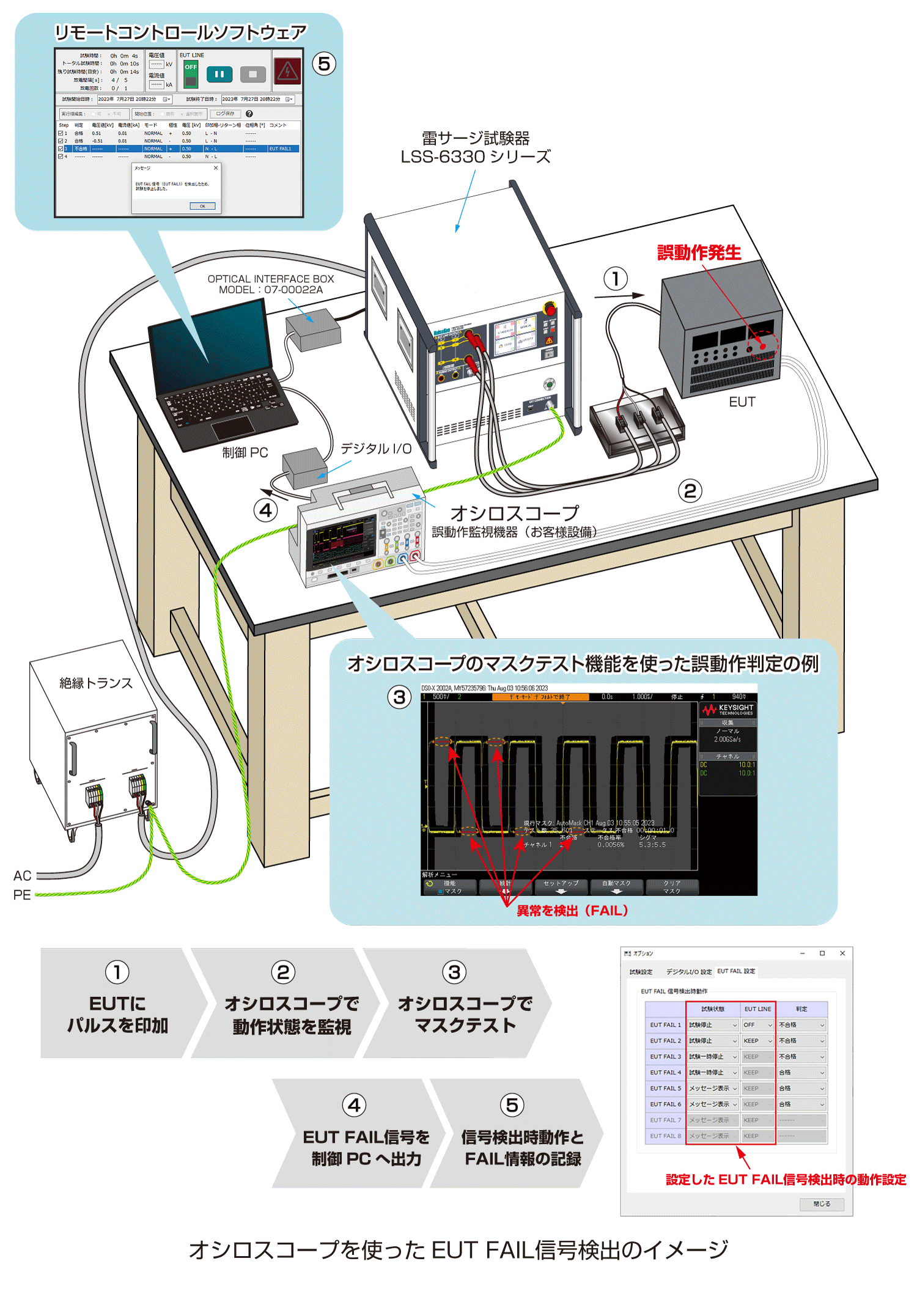

■ EUT FAIL信号検出のイメージ（誤動作判定のイメージ）

EMC試験では試験者立会のもと、目視確認などにより誤動作判定を行うことが殆どですが、オシロスコープやカメラ画像判定装置を誤動作判定機器として組み入れ、FAIL信号を検出することで誤動作判定ができます。

EUT FAIL信号はオプションのデジタルI/O（NI製USB-6501もしくはUSB-6525）を使用することにより最大8個まで検出が可能で、様々な設定ができます。

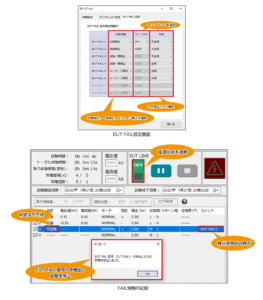

■ リモートコントロールソフトウェアのEUT FAIL設定とEUT FAIL信号検出

EUT FAIL設定では各FAIL信号毎に信号検出後の試験状態やEUTへの電源供給、合否判定の設定をします。
EUT FAIL信号を検出した時、検出したFAIL信号や判定が表示されます。
