車載用EMC試験器 ISO規格過渡サージ試験器 ISS-7800 Series

車載サージ試験を一台で解決

「CASE」（コネクティッド（Connected）、自動化（Autonomous/Automated）、シェアリング（Shared）、電動化（Electric））と呼ばれる技術革新は、自動車開発において、これまでにない勢いで多様化が進んでおり、自動車の電動化が進む中、車両内の電子機器は相互干渉等によるEMC耐性を確認する重要性が増しています。 ISS-7800 Seriesは国際規格ISO 7637で要求される過渡サージを出力し、車載電子機器のノイズイミュニティ耐性を確認するための試験器です。

EMC Testing

特徴

ISO 7637-2およびISO 7637-3規格に準拠した試験ができます。
12V / 24V系の各種試験に対応できます。
BP4610を組込む事でPulse 2b、4が出力可能です。
ISO 16750-2 2012年版 Load dump Test A/Bに対応。（ISS-7820/7821）
多くの個別メーカー規格に対応。
場所をとらない縦型ラックに搭載した試験器です。
カップリングクランプや波形確認用のオプションなども豊富にご用意しています。
付属のリモートコントロールソフトウェアにより、個別試験シーケンスの設定が可能です。
リモートコントロールソフトは、操作性が高く、視覚的にも分かりやすい統合ソフトウェアです。

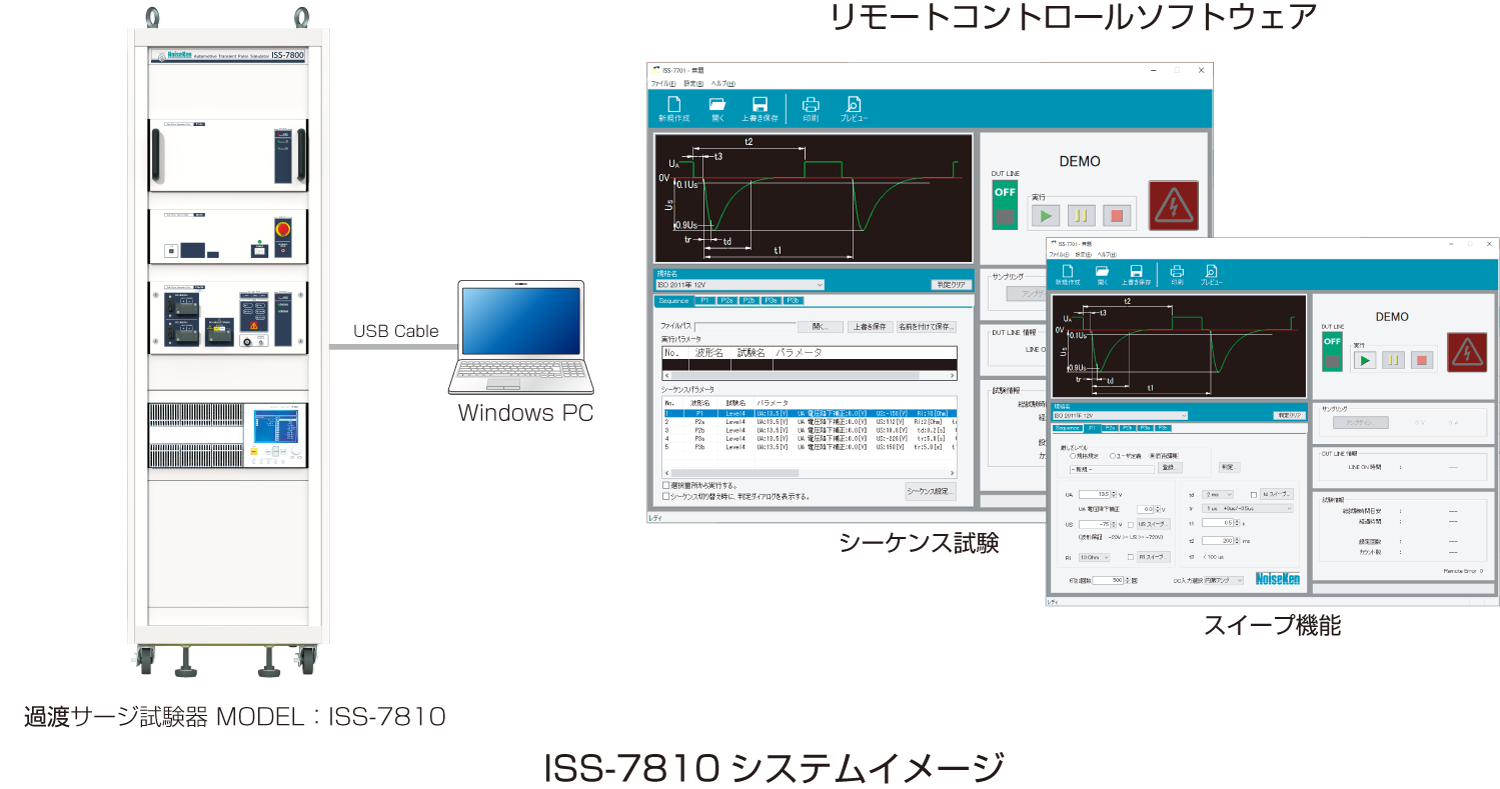

ISS-7800 Seriesは、パルスごとのユニットをラックに搭載した試験システムです。拡張性に優れ、必要によりpulse 5a/5b、Slow pulse + / －を搭載することができます。また、システム全体をPCを使用したソフトウェアで制御することにより、シーケンス試験やレポート作成ができます。

MODEL	ISO 7637-2					ISO 7637-3
	2011年版			2004年版		2007年版
	pulse 1/2a	pulse 2b ※1	pulse 3a/3b	pulse 4 ※1	pulse 5a/5b	Fast pulse a	Fast pulse b	Slow pulse +	Slow pulse －
ISS-7810	○	○	○	○	―	○	○	―	―
ISS-7820 ※2	○	○	○	○	○	○	○	―	―
ISS-7821 ※3 ※4	○	○	○	○	○	○	○	○	○

※1：pulse 2b、4波形を出力する為にはBP4610が必要です。※2：2024年秋、出荷予定。※3：ISS-7821にはP1bisも搭載しています。 ※4：2024年末、出荷予定。

詳細仕様

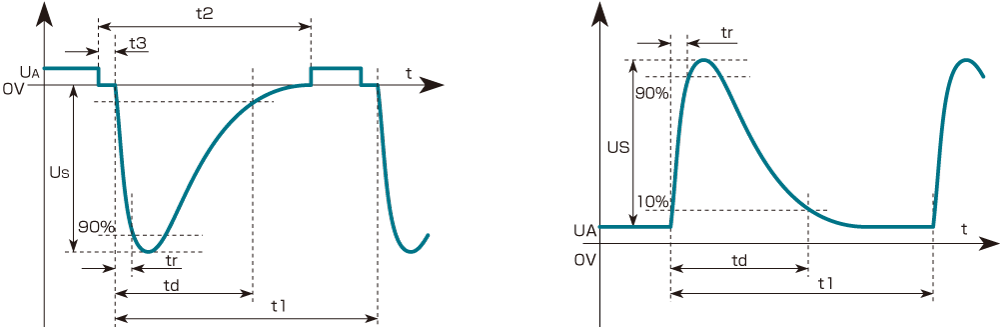

Test Pulse Generator Unit　P1/2a

項目		仕様
	pulse 1（12V）	pulse 1（24V）	pulse 2a（12V・24V）
出力電圧（Us）	－10V ～－330V Step －1V	－20V ～－600V Step －1V	20V ～ 330V Step 1V ※設定は12V～可能
出力抵抗（Ri）	4、10、20、30、50、90Ω	10、20、30、50、90Ω	2、4、10、20、50、90Ω
パルス幅（td）	1、1.75、2、6ms	0.5s ～ 99s Step 0.1s	0.05、1、2ms
立上り時間（tr）	1(+0/-0.5)、2(+0/-1.0)、3(+0/-1.5)μs	0.5s ～ 99s Step 0.1s	1(+0/－0.5)μs
繰返し周期（t1）	0.5s ～ 99s Step 0.1s	0.5s ～ 99s Step 0.1s	0.2s ～ 99s Step 0.1s

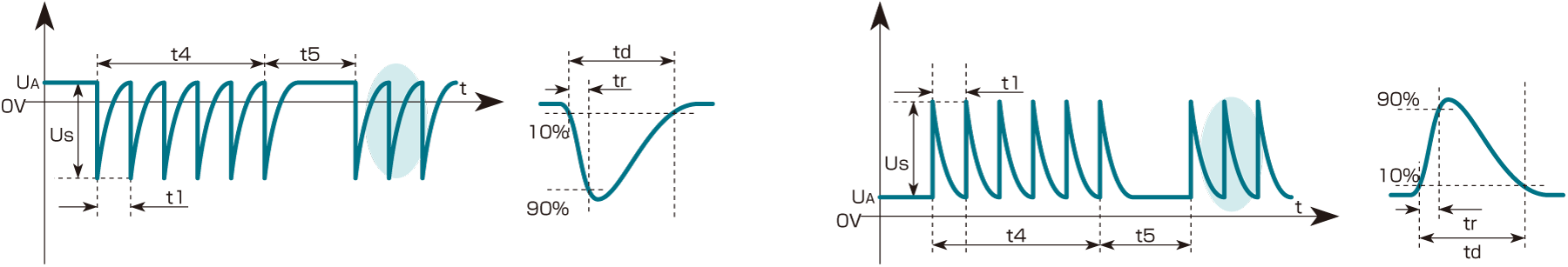

Test Pulse Generator Unit　P3a/3b & CDN

項目	仕様
	pulse 3a（12V・24V）	pulse 3b（12V・24V）
出力電圧（Us）	－10V ～－350V Step －1V	10V ～ 350V Step 1V
出力抵抗（Ri）	50Ω
パルス幅（td）	0.15（±0.045）µs
立上り時間（tr）	5（±1.5）ns、3.5ns以下
繰返し周期（t1）	10µs ～ 1000µs Step 1µs
DUT電力容量	DC60V / 50A

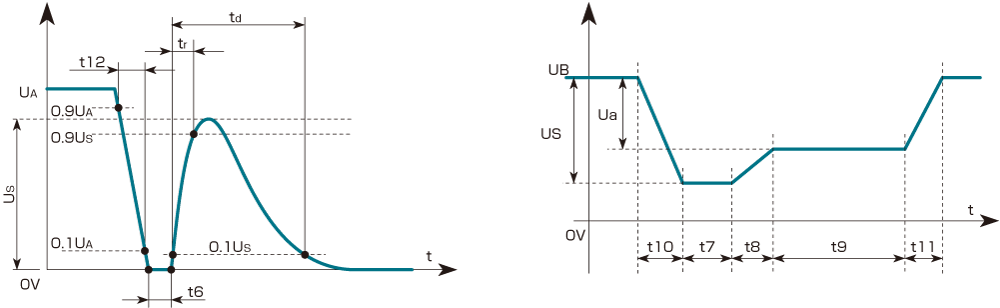

Bipolar Power Supply BP4610　P2b/4

項目	仕様
	pulse 2b（12V・24V）
UA、US	0V ～ 60V Step 1V
Ri	0Ω ～ 0.05Ω
td	0.1s、0.2s、0.5s、1s、2s、4s
t12、tr、t6	1ms、2ms、5ms

項目	仕様
	pulse 4（12V・24V）
UB	0V ～ 60V Step 1V
Us、Ua	0V ～ 60V Step 1V（UB以下）
Ri	0Ω ～ 0.02Ω
t7、t8、t10、t11	1ms ～ 999ms Step 1ms
t9	0.1s ～ 99.9s Step 1ms

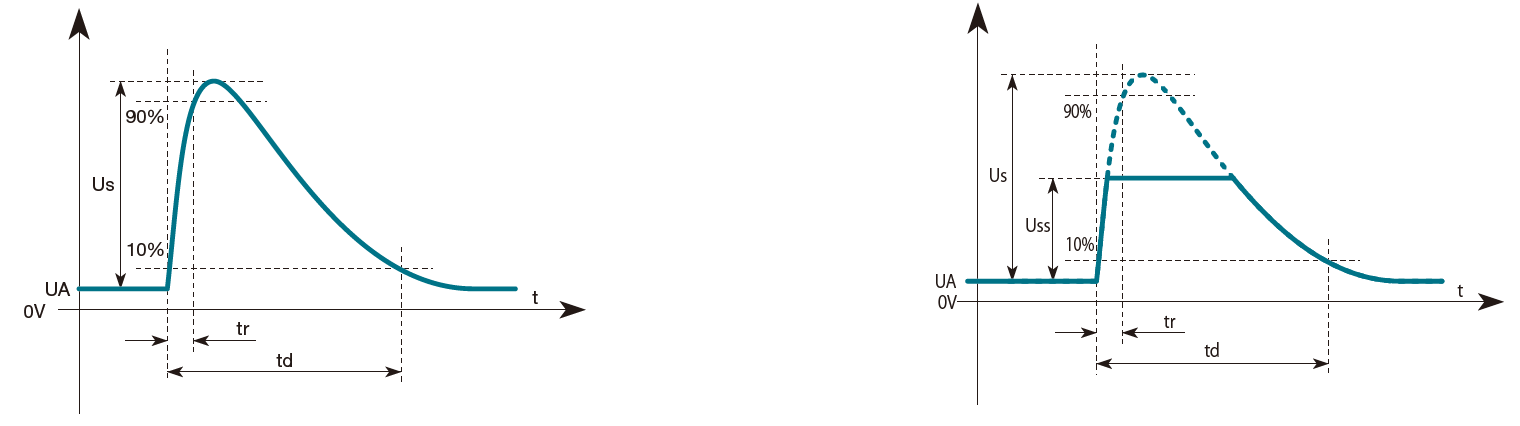

Test Pulse Generator Unit　5a/5b ※ Tentative Specifications

項目	仕様
	pulse 5a（12V）	pulse 5a（24V）	pulse 5b（12V / 24V）
出力電圧（Us）	30V ～ 200V
出力電圧（Uss）	―	―	15V ～ 100V
出力抵抗（Ri）	0.5Ω ～ 40Ω
パルス幅（td）	40ms ～ 400ms
立上り時間（tr）	5ms ～ 10ms

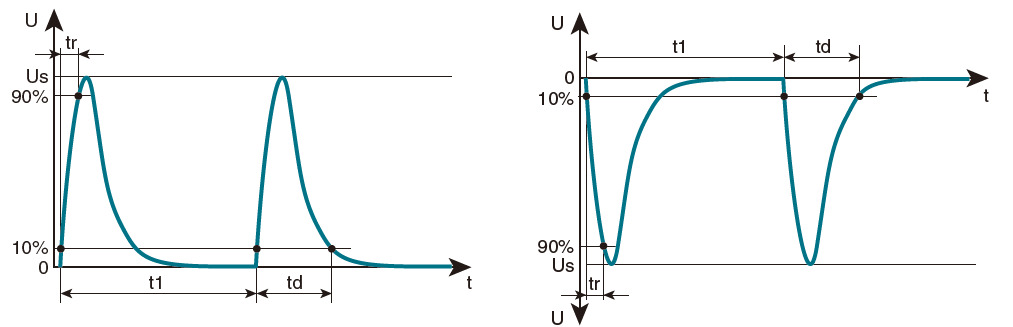

Test Pulse Generator Unit　Slow pulse +/- ※ Tentative Specifications

項目	仕様
	Slow Pulse +	Slow Pulse -
出力電圧（Us）	5V ～ 100V	-5V ～ -100V
出力抵抗（Ri）	2Ω
パルス幅（td）	50µs
立上り時間（tr）	1（＋0 / -0.5）μS
