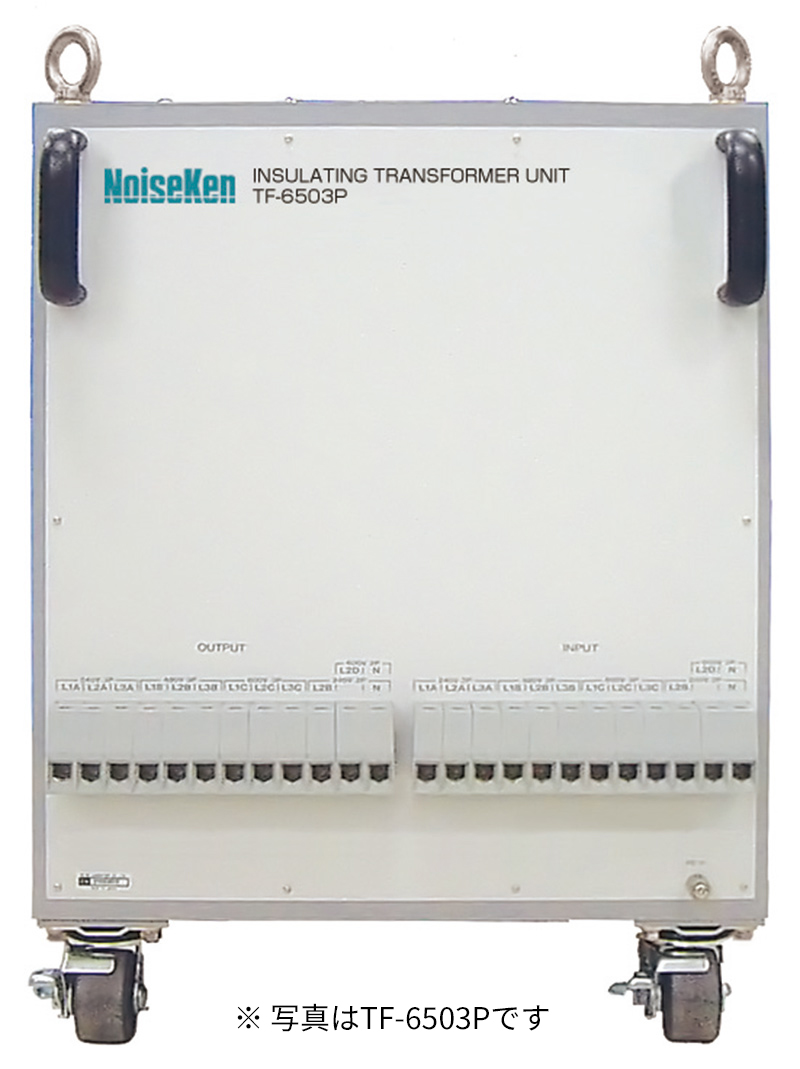

雷サージ試験器 LSS-6330 series用絶縁トランス　MODEL：TF-6633P

TF-6633Pは最大単・三相AC 600V/63A、絶縁耐圧4kVの絶縁トランスユニットです。

当社の雷サージ試験器ACライン電源用に使用でき、各種ノイズ試験や測定機器用としても使用することができる、汎用性の高い絶縁トランスユニットです。

EMC Testing

項目	仕様／性能
最大入力電圧	単・三相四線AC 600V MAX （50/60Hz）
トランス結線方式	スター結線
最大出力電流	63A MAX
絶縁耐圧	1次側：コア　　AC 4 kV（１分間） 2次側：コア　　AC 4 kV（１分間） 1次側：2次側 AC 4 kV（１分間）
絶縁抵抗	DC 500Vにて100MΩ以上
寸法／重量	(W)500×(H)661×(D)700mm　（アイボルト､ハンドルを除く）　約400kg
添付品	AC三相用ライン入力ケーブル（22sq 4芯 3m　片端棒圧着端子付き片端切りっ放し）：1本 PEケーブル（8sq 3m　片端φ6圧着端子付き片端切りっ放し）：1本 PE/FGケーブル（8sq 3m　両端φ6圧着端子付き)：1冊取扱説明書（本書）：1冊 AC三相用ライン出力ケーブル（22sq 4芯 2m　片端棒圧着端子片端φ5圧着端子付き）：1本 PEケーブル（8sq 2m 片端φ6圧着端子片端φ5圧着端子付き）：1本

LSS-6330 series用
